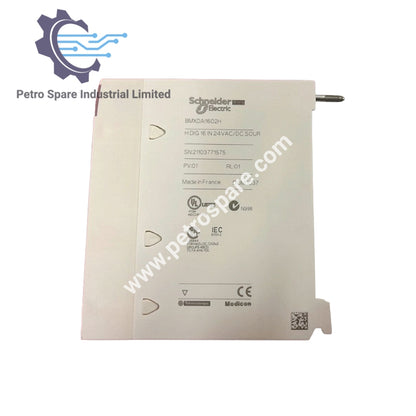

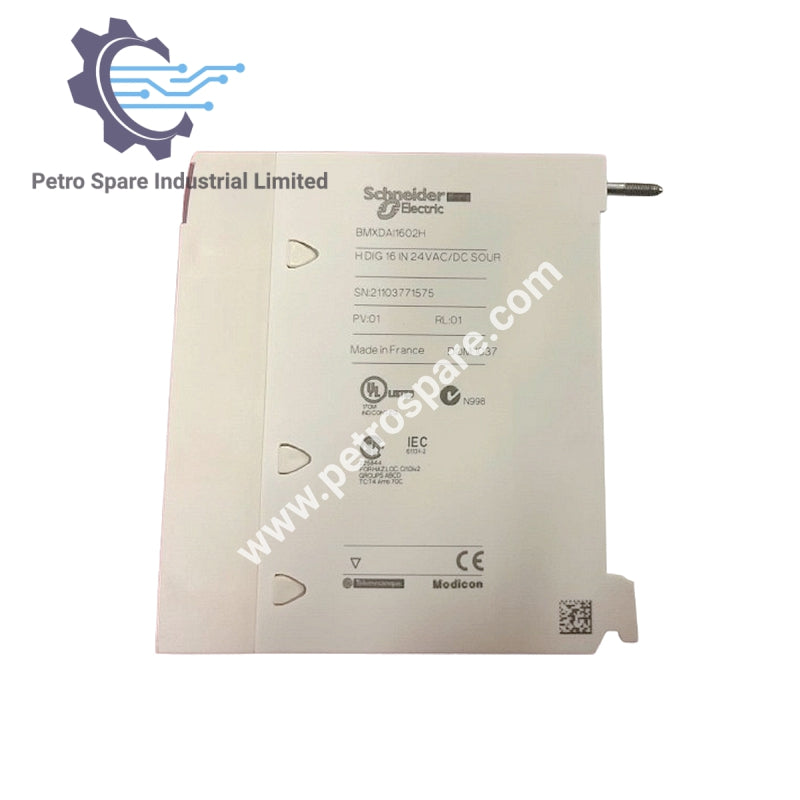

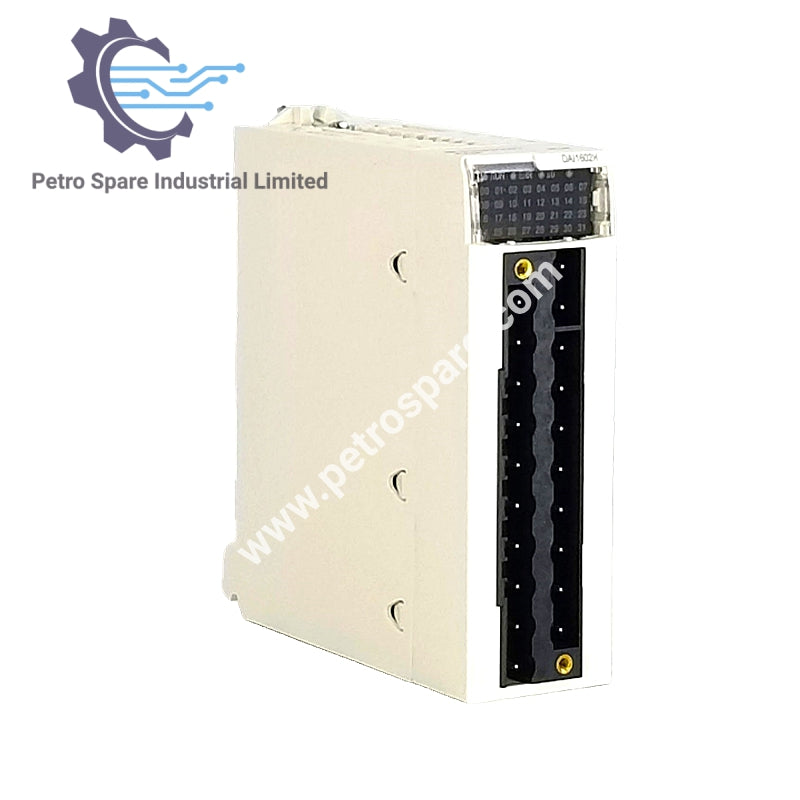

BMXDAI1602H

Übersicht

• Modell: BMXDAI1602H

• Typ: 16 Eingänge Diskretes Eingangsmodul

• Reihe: Modicon X80 Automatisierungsplattform

• Anwendung: Für raue Umgebungen, kompatibel mit 2‑Draht/3‑Draht Sensoren

Eingangsspezifikationen

• Kompatibilität: IEC 60947‑5‑2 Näherungssensoren, IEC 61131‑2 Typ 1 AC Sensoren

• Netzfrequenz: 50/60 Hz

• Frequenzbereich: 47–63 Hz

• Sensor-Stromversorgung: 20–26 V AC (≤ 60 °C), 19–30 V DC

• Eingangsimpedanz: 6 kΩ

• Isolationswiderstand: > 10 MΩ bei 500 V DC

Elektrische Eigenschaften

• Zustand 1 Strom: ≥ 2 mA AC / ≥ 2 mA DC

• Zustand 0 Strom: ≤ 1 mA AC / ≤ 0,5 mA DC

• Spannungserkennungsschwelle: < 14 V AC/DC (Fehler), > 18 V AC/DC (OK)

• Leistungsaufnahme: 3 W

• Stromaufnahme: 76 mA bei 3,3 V DC

• Schutz: Externe Sicherung pro Kanalgruppe (0,5 A flink)

Leistung

• Aktivierungsreaktionszeit (AC): 15 ms

• Deaktivierungsreaktionszeit (AC): 20 ms

• Parallelschaltung der Eingänge: Nicht unterstützt

• MTBF Zuverlässigkeit: 1.125.000 h

Anzeigen

• RUN-LED: 1 grün (Modul in Betrieb)

• Kanal-Diagnose-LED: 1 grün pro Kanal

• ERR-LED: 1 rot (Modulfehler)

• I/O-LED: 1 rot (Modul I/O-Status)

Abmessungen & Gewicht

• Abmessungen: 12,0 cm × 10,0 cm × 3,0 cm

• Gewicht: 0,115 kg

---
