BMEAHO0412

Produktübersicht

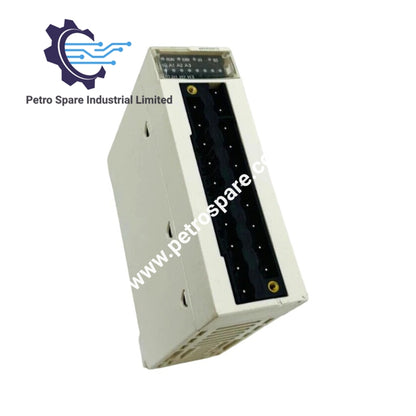

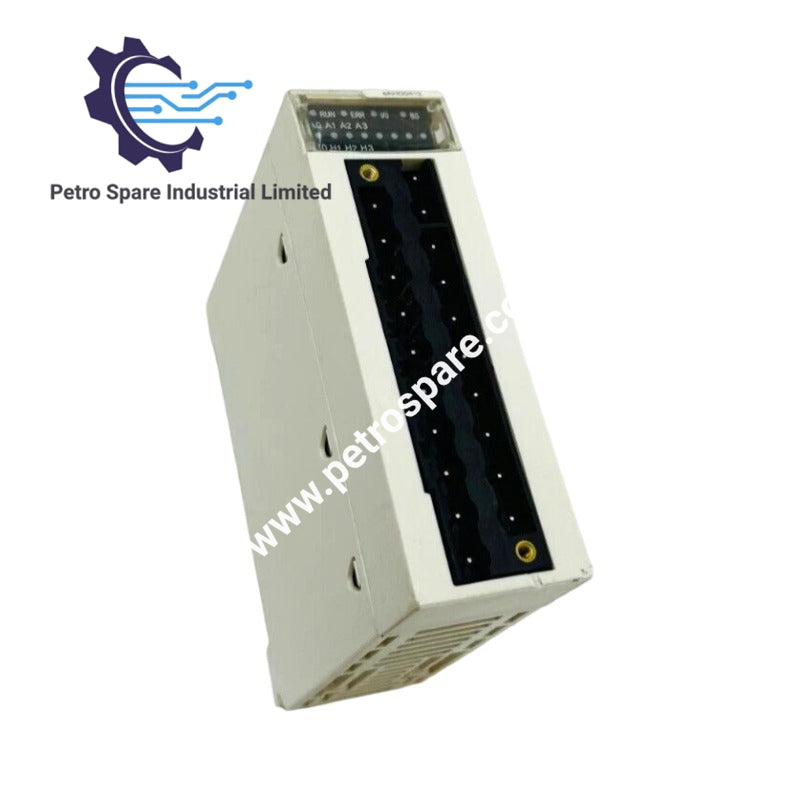

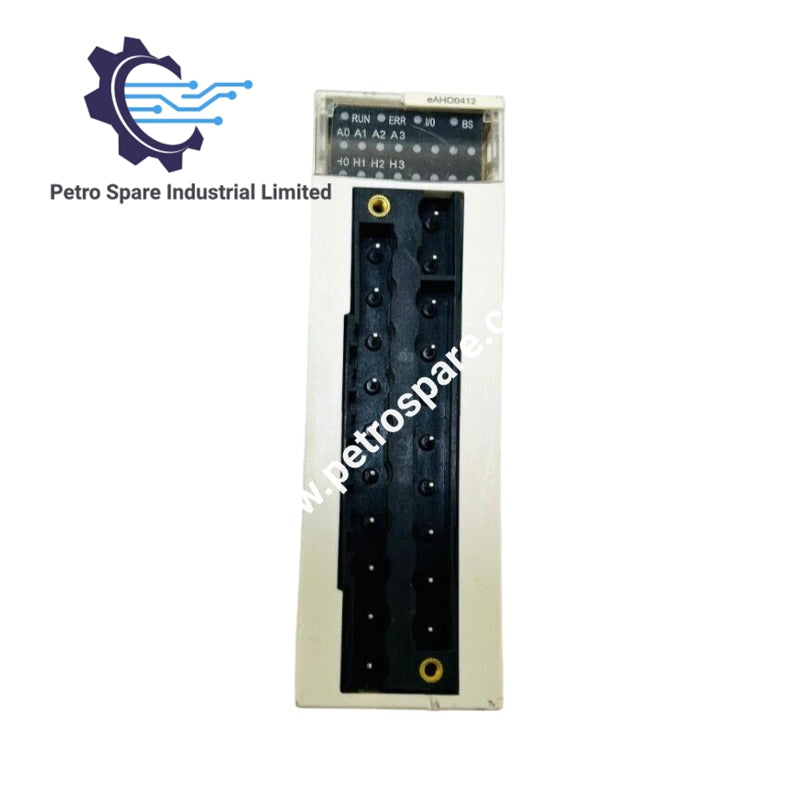

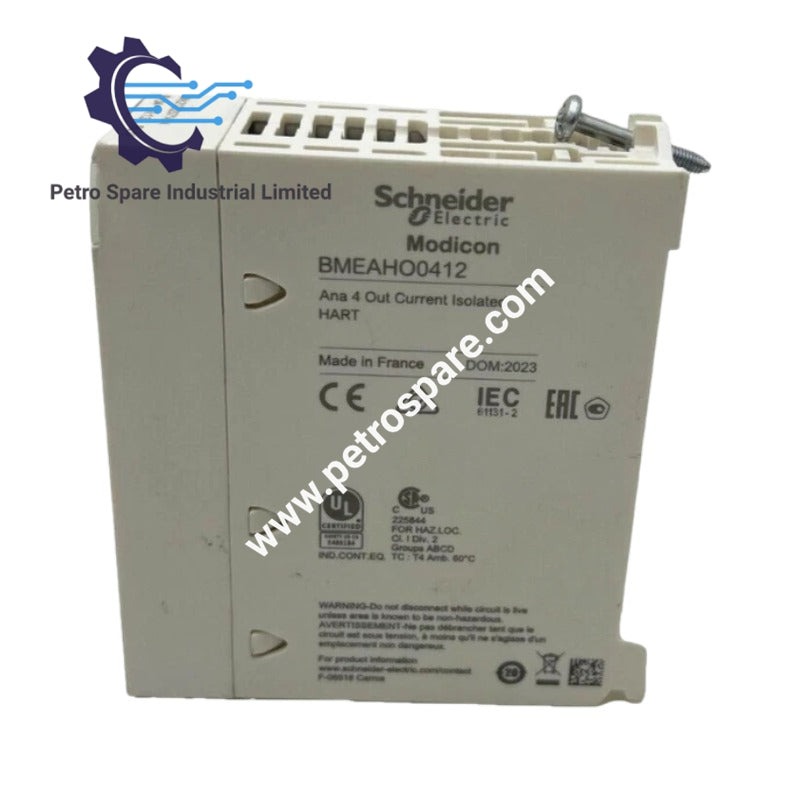

BMEAHO0412 Analogausgangsmodul Modicon X80 ist ein 4-Kanal HART-fähiges isoliertes Stromausgangsmodul, das für die präzise 4–20 mA Signalübertragung in verteilten I/O-Systemen entwickelt wurde.

Technische Spezifikationen

• Anwendungsspezifische I/O: HART

• Anzahl der Analogausgänge: 4 Kanäle
• Art des Analogausgangs: Stromausgang 4–20 mA
• Auflösung des Analogausgangs: 15 Bit + Vorzeichen
• Topologie: Punkt-zu-Punkt
• I/O-Funktionen: Unterstützung der I/O-Zuordnung

• Isolierung zwischen den Kanälen: Galvanisch isoliert
• Isolationsspannung: 1000 V DC (60 s, zwischen den Kanälen), 1400 V DC (Kanäle zum Bus und zur Erde)

• Messfehler: 0,1 % des vollen Messbereichs bei 25 °C, 0,2 % des vollen Messbereichs bei 0–60 °C
• Temperaturdrift: 45 ppm/°C

• Lastimpedanz: 600 Ω (0–20 mA), 570 Ω (0–21 mA)
• Diagnose: Drahtbrucherkennung

• Elektrischer Anschluss: 20-poliger Klemmenblock, Telefast-kompatibel
• Kompatible Plattformen: BMXFTB20 Klemmenblock, ABE7CPA21, BMEP58 Prozessor, BMEXBP Rückwand, BMECRA31210 Kopfmodul
• Produktgewicht: 0,223 kg

---
