ALR121-SE1

Übersicht

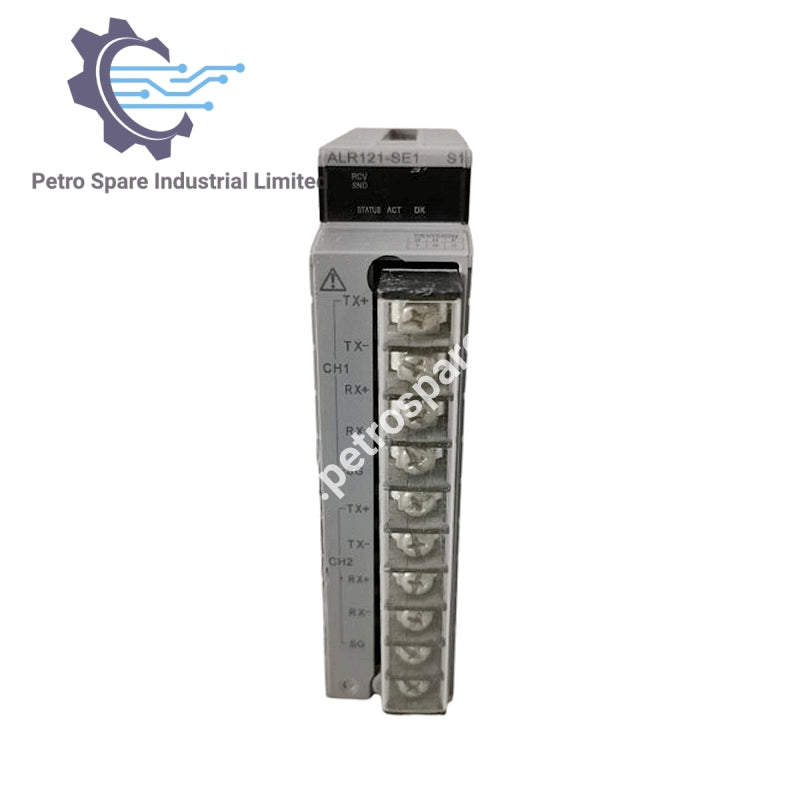

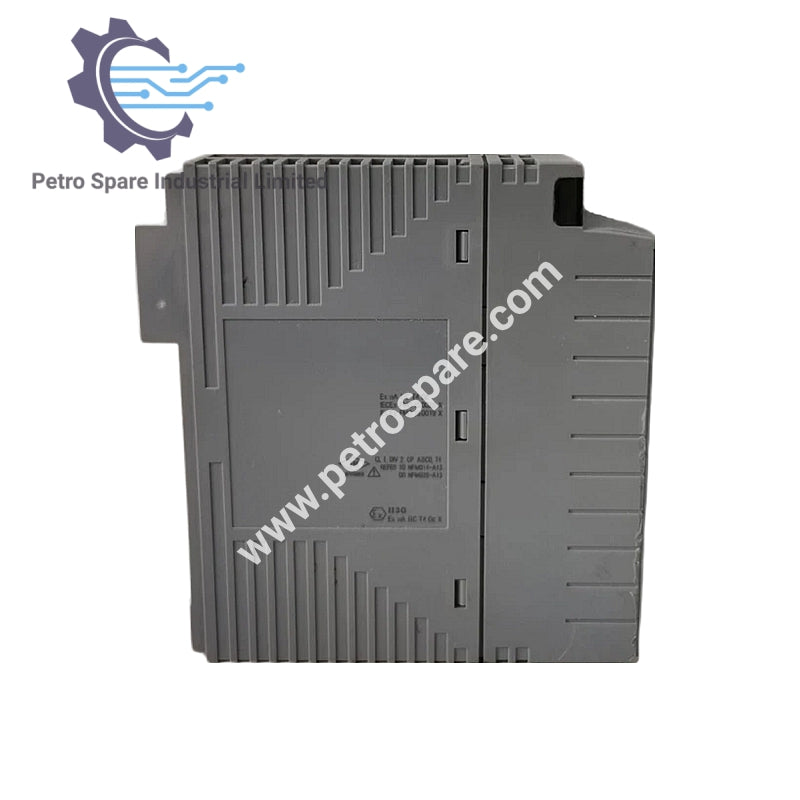

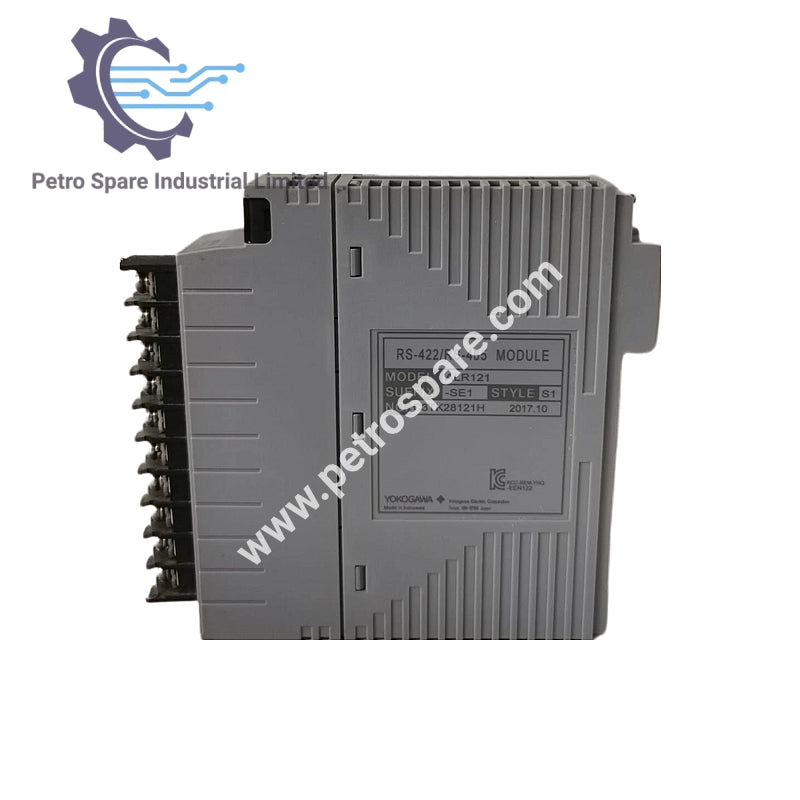

ALR121-SE1 ist ein Yokogawa Seriell-Kommunikationsmodul mit 2 Anschlüssen, das RS-422 Punkt-zu-Punkt- und RS-485 Multipunkt-Verbindungen für industrielle Kommunikationsnetzwerke unterstützt.

Identifikation

• Produkt-ID: ALR121-SE1

• Modell: ALR121 Seriell-Kommunikationsmodul

• Typ: RS-422/RS-485 Kommunikationsmodul

• Suffix-Codes: –S Standardtyp, E Explosionsschutz, 1 ISA Standard G

Kommunikationsschnittstellen

• Schnittstelle: RS-422 Punkt-zu-Punkt, RS-485 Multipunkt

• Kommunikationsfunktion: Halbduplex

• Synchronisationsmethode: Start-Stopp-Synchronisation

• Übertragungsgeschwindigkeit: 1200, 2400, 4800, 9600, 19200, 38400 bps

• Übertragungscode: Binär

• Zeichenlänge: 8 Bit (festgelegt für Modbus-Slave- und Subsystem-Kommunikation)

• Stoppbitlänge: 1 oder 2 Bit (für Subsystem-Kommunikation auf 1 Bit festgelegt)

• Paritätsprüfung: Keine, gerade, ungerade

• Verzögerungszeit nach Datenübertragung: 1 ms

• Übertragungsdistanz: Maximal 1200 m

Installation & Verkabelung

• Installationsmethode: Montage auf SSC60, SSC50, SSC10 oder SNB10D

• I/O-Verkabelung: Kabel mit 3-Paar-Schirm, AKB161 oder AKB162

Mechanische Daten

• Gewicht: 0,34 kg

---
