1771-IB

Übersicht

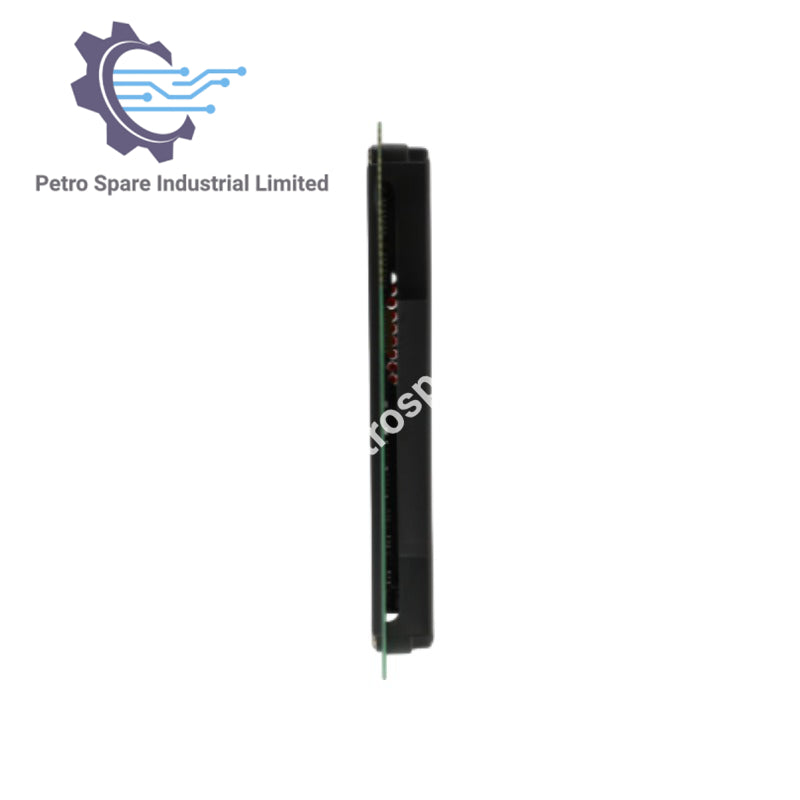

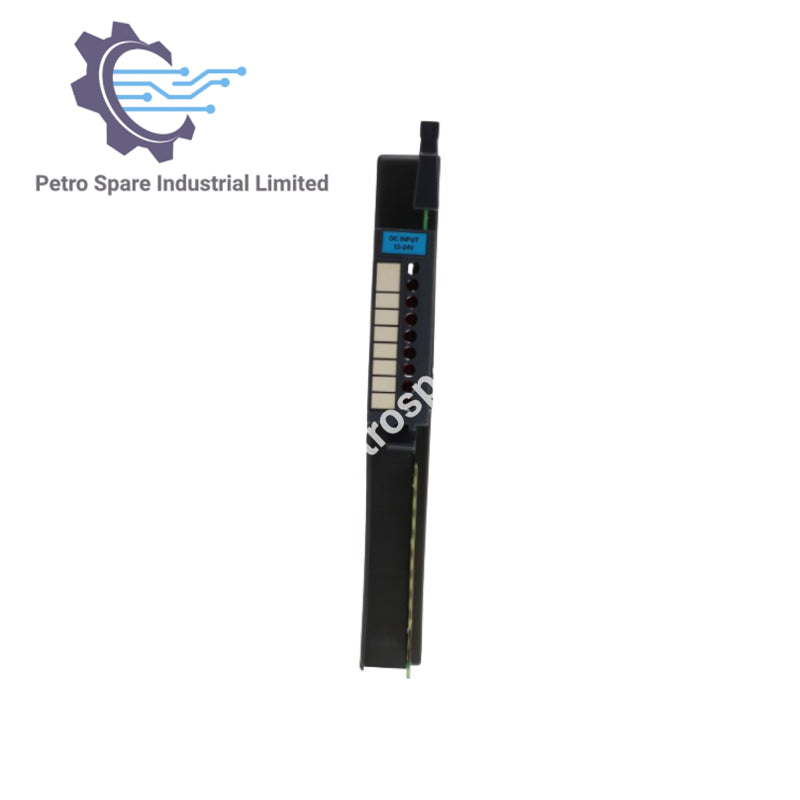

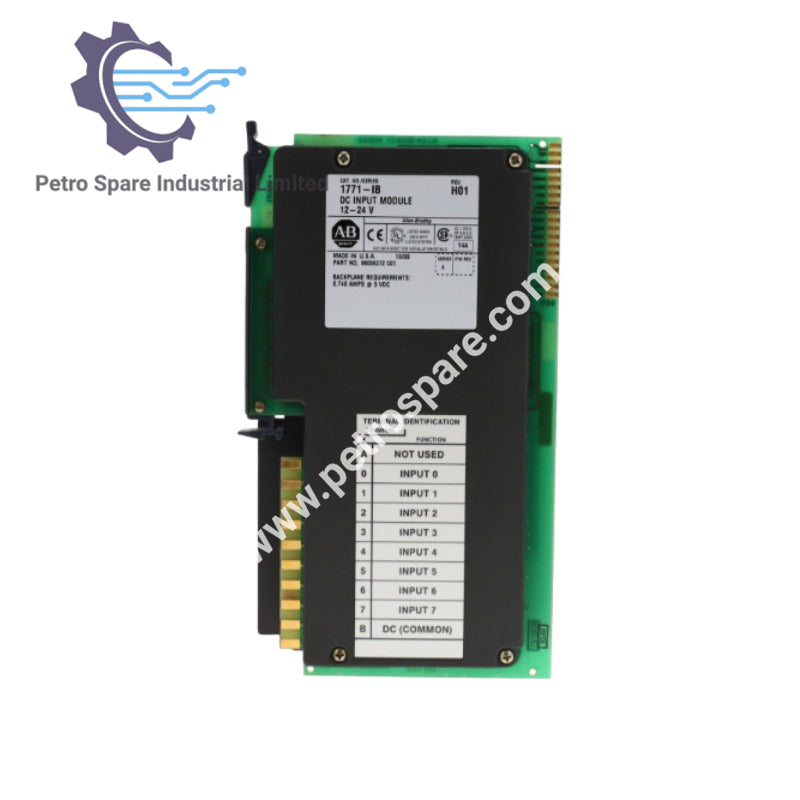

1771-IB Allen-Bradley PLC-5 8-Punkt Digital-Eingangsmodul ist ein diskretes Eingangsmodul, das für die Überwachung von DC-Signalen in PLC-5-Systemen entwickelt wurde und optoelektrische Isolation sowie robuste Umweltverträglichkeit bietet.

Eingangskonfiguration

• Eingänge pro Modul: 8

• Eingangsspannungsbereich: 10–27 V DC

• Nenn-Eingangsstrom: 8 mA @ 12 V DC, 24 mA @ 24 V DC

• Maximaler Ruhestrom: 3,0 mA

• Maximale Ruhespannung: 7,0 V DC

• Minimale Schaltspannung: 10 V DC

• Eingangsimpedanz:

  • Im Schaltzustand: max. 1–2 kΩ

  • Im Ruhestandard: max. 2–3 kΩ

Leistungsmerkmale

• Eingangssignalverzögerung:

  • Von niedrig zu hoch: 12 ms + 7 ms

  • Von hoch zu niedrig: 20 ms + 7 ms

• Leistungsaufnahme: max. 5,7 W, min. 0,4 W

• Wärmeabgabe: max. 19,3 BTU/h, min. 1,4 BTU/h

• Backplane-Strom: 74 mA @ 5 V DC (+5%)

• Optoelektrische Isolation: 1500 V AC rms

Umweltwerte

• Betriebstemperatur: 0–60 °C (32–140 °F)

• Lagerungstemperatur: -40–85 °C (-40–185 °F)

• Relative Luftfeuchtigkeit: 5–95 % nicht kondensierend

Mechanische Werte

• Modulstandort: 1771 I/O-Gehäuse

• Gewicht: 0,20 kg (0,44 lbs)

• Leiterdrahtgröße: max. 14 AWG Litze

• Isolierung: max. 3/64 Zoll

• Kategorie: 21

• Schlüsselung: Zwischen 4–6, 14–16

• Katalognummer für Feldverdrahtungsarm: 1771-WA

---
