1606-XLS120E

Produktübersicht

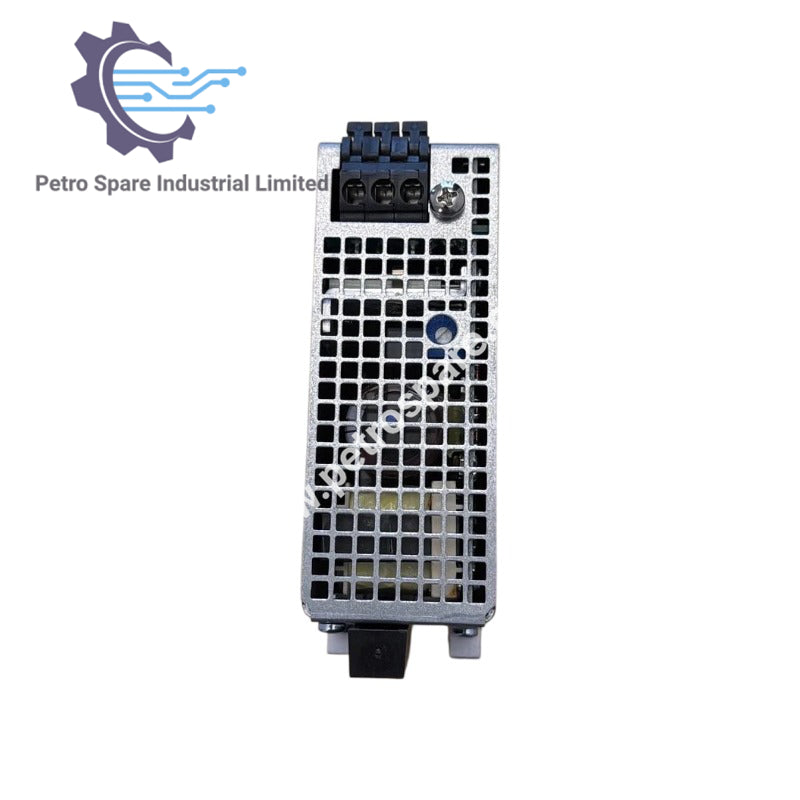

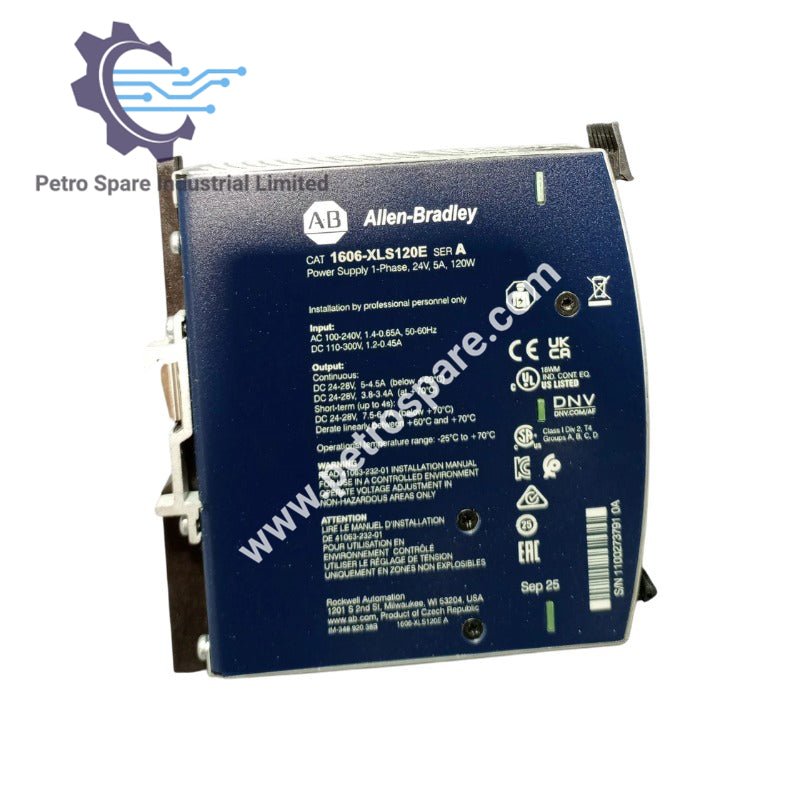

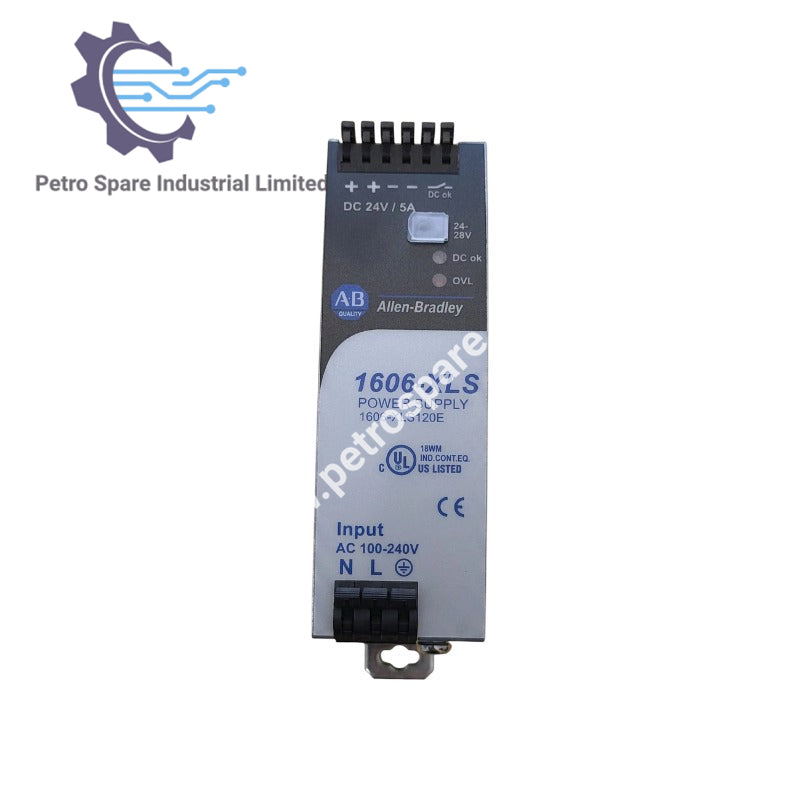

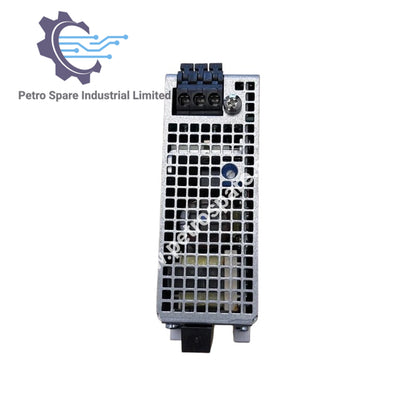

1606-XLS120E Allen-Bradley Bulletin 1606 Schaltnetzteil ist ein kompaktes, hocheffizientes DIN-Schienen-Netzteil, das für industrielle Automatisierungssysteme entwickelt wurde und eine zuverlässige 24 VDC-Ausgabe bei mittleren Lasten bietet.

Elektrische Daten

• Ausgangsspannung: Einstellbar 24–28 V DC (werkseitig auf ca. 24,1 V bei Volllast eingestellt)

• Dauerhafter Ausgangsstrom: 5–4,5 A

• Kurzzeitiger Ausgangsstrom: 7,5–6,7 A (typisch 4 Sekunden)

• Dauerhafte Ausgangsleistung: 120 W

• Kurzzeitige Ausgangsleistung: 180 W (typisch 4 Sekunden)

• Ausgangsripple: ≤ 50 mVpp (DC–20 MHz Bandbreite)

• Überspannungsschutz: ≤ 36 V DC

Eingangsdaten

• AC-Eingangsspannung: 100–240 V AC (-15/+10%), 50–60 Hz, TN/TT/IT-Netze

• AC-Eingangsstrom (max): 1,4–0,65 A @ 100–240 V AC

• DC-Eingangsspannung: 110–300 V DC (-20/+20%)

• DC-Eingangsstrom (max): 1,2–0,45 A @ 110–300 V DC

• Leistungsfaktor (typisch): 0,99–0,91 @ 100–230 V AC

• AC-Einschaltstrom (max): 15 A Spitze, 1,2 ms @ 100–230 V AC

Leistungsmerkmale

• Wirkungsgrad (typisch): 91,6 % @ 120 V AC / 92,7 % @ 230 V AC

• Verluste (typisch): 11,0 W @ 120 V AC / 9,4 W @ 230 V AC

• Überbrückungszeit (typisch): 33 ms @ 120 V AC / 59 ms @ 230 V AC

• Lastkompatibilität: Keine Einschränkungen für kapazitive oder induktive Lasten

Mechanische Daten

• Montage: DIN-Schiene

• Abmessungen (B × H × T): 49 × 124 × 117 mm

• Gewicht: 1,0 kg

---
