1606-XLB120E

Übersicht

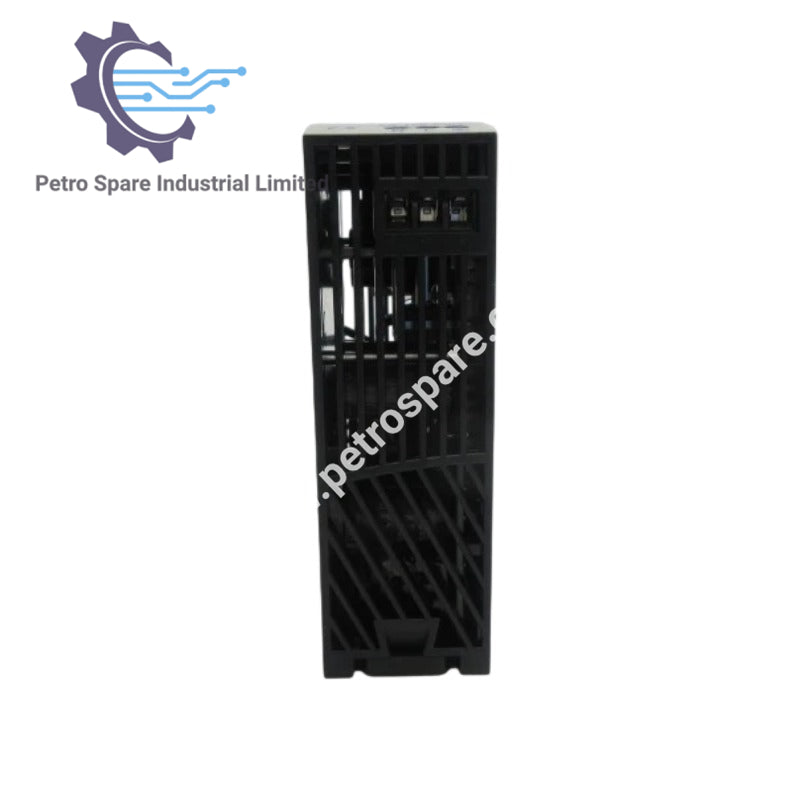

1606-XLB120E Allen-Bradley Basic Power Supply ist ein kompaktes, auf DIN-Schiene montierbares Gerät, das eine geregelte 24 VDC-Ausgangsspannung mit bis zu 5 A liefert und für zuverlässige Leistung in Standard-Automatisierungsanwendungen konzipiert ist.

Ausgangsmerkmale

• Ausgangsspannung: 24 V DC (einstellbar 24–28 V DC)

• Dauerhafter Ausgangsstrom:

  • 5,0–4,3 A bei 24–28 V, Umgebungstemperatur < 55 °C (120/230 V Netz)

  • 3,1–2,7 A bei 24–28 V, Umgebungstemperatur < 70 °C (120/230 V Netz)

  • 5,0–4,3 A bei 24–28 V, Umgebungstemperatur < 50 °C (100/200 V Netz)

  • 2,5–2,1 A bei 24–28 V, Umgebungstemperatur < 70 °C (100/200 V Netz)

• Ausgangsleistung: 120 W Nennleistung

• Ripple-Spannung: ≤ 100 mVpp (20 Hz–20 MHz Bandbreite)

Eingangsangaben

• AC-Eingangsspannung: 100–120 V / 200–240 V AC ±10% (automatische Auswahl)

• Netzfrequenz: 50–60 Hz ±6%

• AC-Eingangsstrom: 1,72 A bei 120 V / 1,05 A bei 230 V

• Leistungsfaktor: 0,64 bei 120 V / 0,54 bei 230 V

• AC-Einschaltstrom: 22 A bei 120 V / 33 A bei 230 V (40 °C)

Leistungsmerkmale

• Wirkungsgrad (typisch): 91,2 % bei 120 V / 92,3 % bei 230 V

• Verluste (typisch): 11,6 W bei 120 V / 10,0 W bei 230 V

• Haltezeit: 51 ms bei 120 V / 50 ms bei 230 V AC

• Betriebstemperaturbereich: -10 °C bis +70 °C

• Leistungsabfall: 3 W/°C von +55 °C bis +70 °C (120/230 V Netz); 50–70 °C für 100/200 V Netz

Mechanische Angaben

• Abmessungen (B × H × T): 39 × 124 × 124 mm (1,53 × 4,88 × 4,88 in.)

• Gewicht: 370 g (0,81 lb)

• Montage: DIN-Schiene

---
