AIP504-11

Produktübersicht

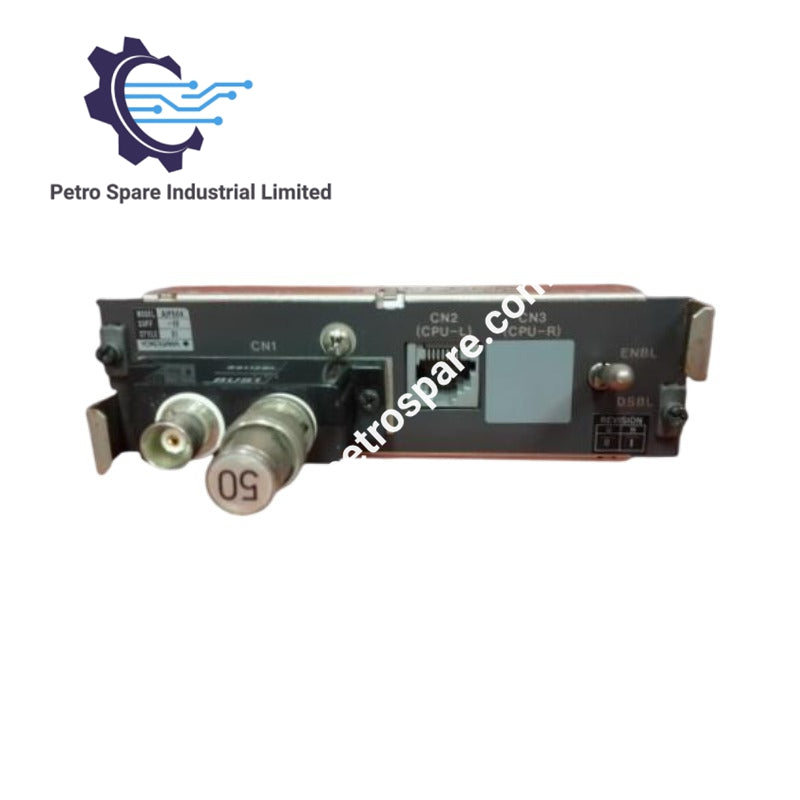

Das Yokogawa AIP504-11 ist ein Hochleistungs-V-NET-Kopplungsmodul, das für die verteilten Steuerungssysteme (DCS) von Yokogawa entwickelt wurde und hauptsächlich in der CENTUM-Serie (wie CENTUM CS 3000 und CENTUM VP Plattformen) eingesetzt wird.

Technische Spezifikationen

• Kernfunktionen & Netzwerkschnittstelle: V-NET-Bussignalkopplung für die Kommunikation von Station zu Backbone mit Unterstützung für V-NET / VL Net Hochgeschwindigkeits-Deterministisches Netzwerk und duale BNC-Redundanzschnittstellen.

• Datenübertragungsrate: 10 Mbps synchrone Echtzeitkommunikation über Steuerungsnetzwerksegmente.

• Kommunikationsprotokoll: Yokogawa-eigenes V-NET-Protokoll für deterministischen Datenaustausch in der Prozesssteuerung.

• Elektrische Spezifikationen: 24 V DC Nennversorgung (Bereich 19,2–28,8 V DC) mit einer Leistungsaufnahme von bis zu 5 W und vollständiger galvanischer Trennung zwischen internem Prozessor und externem Bus.

• Physikalische Spezifikationen: Ca. Abmessungen 51 mm × 102 mm × 152 mm, Gewicht ca. 0,4–0,7 kg, ausgelegt für die Installation in dedizierten FCS- oder Knoten-Einheitsslots.

• Umweltspezifikationen: Betriebstemperatur 0°C bis 50°C und Lagertemperatur -20°C bis 60°C für industrielle Einsatzbedingungen.

• Betriebsmerkmale: Deterministische Echtzeitkommunikation, Unterstützung redundanter Leitungen für Ausfallsicherheit und verbesserte Signalintegrität für langfristige Zuverlässigkeit in Steuerungsnetzwerken.
