6GK1561-3AA02

Produktübersicht:

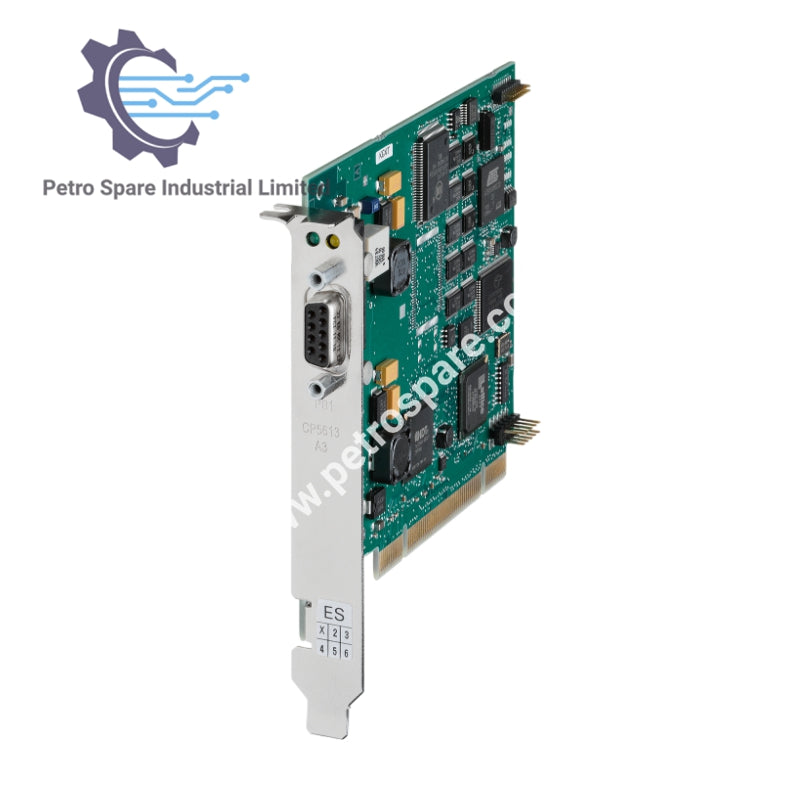

6GK1561-3AA02 ist der CP 5613 A3, ein PCI-basierter Kommunikationsprozessor, der für die Verbindung von PCs und Programmiergeräten mit PROFIBUS-Netzwerken entwickelt wurde und PROFIBUS DP Master-, PG- und FDL-Kommunikationsfunktionen unterstützt.

Technische Daten

• Kommunikationsschnittstelle:
1 × PROFIBUS-Schnittstelle mit 9-poligem Sub-D-Stecker (RS-485)

• Datenübertragungsrate:
9,6 kbit/s bis 12 Mbit/s

• Bus-Schnittstelle:
PCI-Karte (32-Bit, 3,3/5 V, 33/66 MHz)

• Unterstützte Protokolle:
PROFIBUS DP Master, PG, FDL

• Versorgungsspannung:
3,3 V DC und 12 V DC vom PCI-Rückplane-Bus

• Stromaufnahme:
Maximal 0,15 A bei 3,3 V DC
Maximal 0,25 A bei 12 V DC

• Leistungsverlust:
3,5 W

• Betriebstemperatur:
5 °C bis 55 °C

• Lagerungstemperatur:
-20 °C bis +60 °C

• Transporttemperatur:
-20 °C bis +60 °C

• Relative Luftfeuchtigkeit:
Maximal 85 % bei 25 °C, nicht kondensierend

---
