6GK1503-2CB00

Produktübersicht

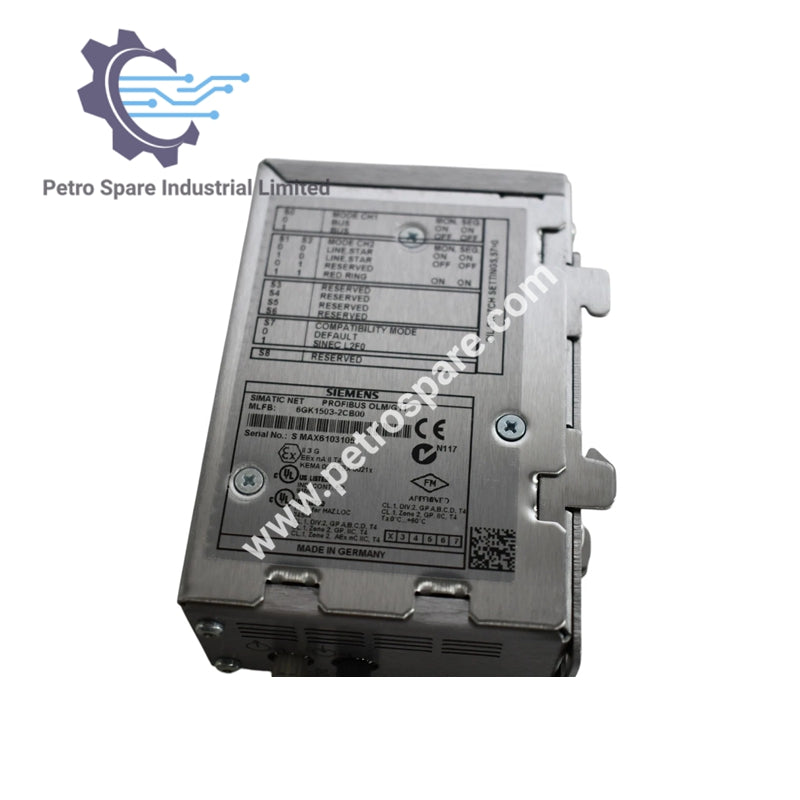

6GK1503-2CB00 ist ein optisches Linkmodul PROFIBUS OLM/G11 V4.0 mit 1 RS-485- und 1 Glasfaser-Schnittstelle, ausgestattet mit Meldekontakt und Testanschluss.

Technische Daten

Übertragungsrate

• Mit PROFIBUS: 9,6 kbit/s ... 12 Mbit/s

• Mit PROFIBUS PA: 45,45 kbit/s

Schnittstellen

• Anzahl der elektrischen/optischen Anschlüsse: 2

• Anzahl der elektrischen Anschlüsse: 1

• Art des elektrischen Anschlusses: 9-polige Sub-D-Buchse für Netzwerkkomponenten

• Ausführung der optischen Schnittstelle: BFOC-Anschluss

Optische Daten

• Dämpfungsfaktor: max. 10 dB für 50/125 µm Glasfaser bei 3 dB/km

• Anschließbare optische Leistung: -16 dB (50/125 µm)

                                              -13 dB (62,5/125 µm)

• Optische Empfindlichkeit: -28 dB

• Wellenlänge: 860 nm, Multimode

• Maximale Leitungslänge: 3 km für sowohl 50/125 µm als auch 62,5/125 µm Glasfaser

Signaleingänge/-ausgänge

• Betriebsspannung der Meldekontakte: 24 V DC

• Betriebsstrom der Meldekontakte: max. 0,1 A

---
