6ES7541-1AB01-0AB0

Produktübersicht

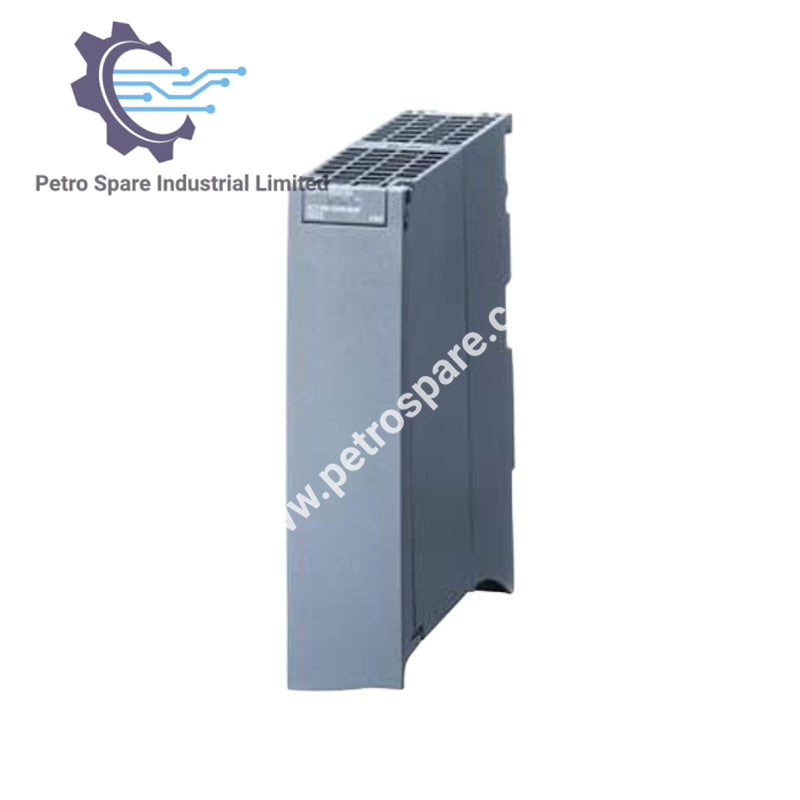

Das 6ES7541-1AB01-0AB0 ist ein Kommunikationsmodul SIMATIC S7‑1500 CM PtP RS422/485 HF für den seriellen Anschluss RS‑422 und RS‑485 und unterstützt die Protokolle Freeport, 3964(R), USS und Modbus RTU als Master/Slave.

Allgemeine Informationen

• Produktbezeichnung: CM PtP RS 422 / 485 HF
• I&M-Daten: I&M 0
• Schnellstart: Ja

Projektierung

• STEP 7 TIA Portal: V18 mit HSP 0367 / V19; ältere Versionen als 6ES7541-1AB00-0AB0 projektierbar
• STEP 7: V5.5 SP2 mit GSD-Datei
• PROFINET-GSD: GSDML V2.42

Installation

• Montage auf Profilschiene: Ja (S7‑1500-Montageschiene)

Versorgungsspannung

• Ausführung: Systemspannungsversorgung

Eingangsstrom & Leistung

• Stromaufnahme (Bemessungswert): 43 mA (vom Rückwandbus)
• Leistungsaufnahme vom Rückwandbus: 0.65 W
• Verlustleistung (typ.): 0.6 W

Adressraum

• Eingänge: 8 Byte (Performance-Modus: 32 Byte)
• Ausgänge: 0 Byte (Performance-Modus: 32 Byte)

Mechanische Daten

• Breite: 35 mm
• Höhe: 147 mm
• Tiefe: 127 mm
• Gewicht: ca. 0.22 kg

---
