6ES7522-1BH10-0AA0

Produktübersicht

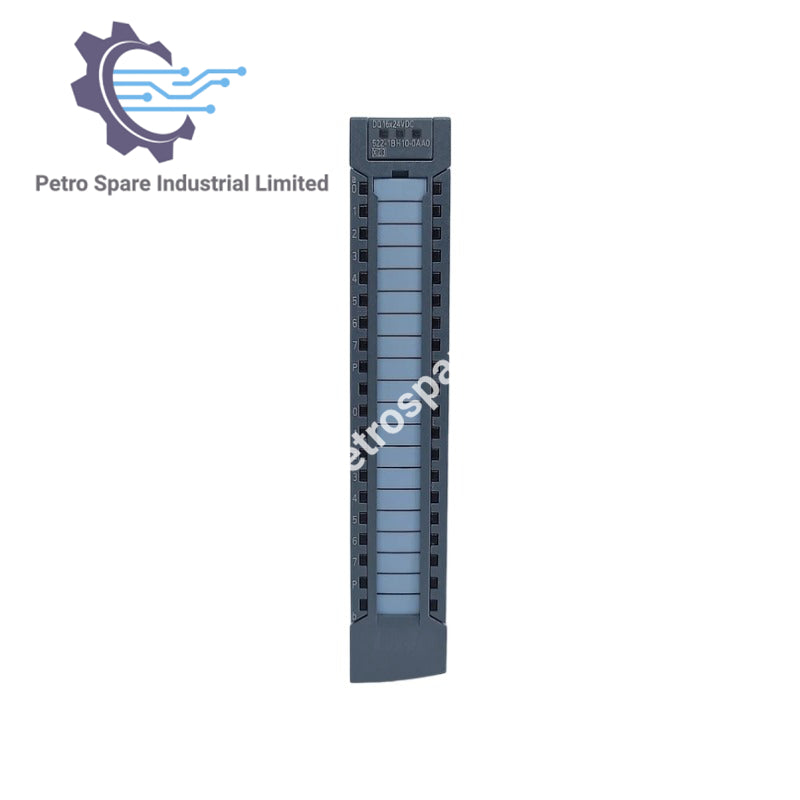

Das 6ES7522-1BH10-0AA0 ist ein digitales Ausgangsmodul SIMATIC S7‑1500 mit 16 Kanälen (24 V DC/0,5 A BA), das die sicherheitsorientierte Abschaltung von Lastgruppen bis SIL2 (EN IEC 62061) und Kategorie 3 / PL d (EN ISO 13849‑1) unterstützt.

Allgemeine Informationen

• Produktartbezeichnung: DQ 16x24VDC/0.5A BA
• HW-Funktionsstand: Ab FS01
• Firmware-Version: V1.0.0 (FW-Update möglich: Ja)
• I&M-Daten: I&M0 bis I&M3
• Isochroner Modus: Nein
• Priorisierter Hochlauf: Ja

Projektierung

• STEP 7 TIA Portal: V13 und höher
• STEP 7: V5.5 SP3 und höher
• PROFIBUS-GSD: V1.0 / V5.1
• PROFINET-GSD: V2.3

Betriebsarten

• DQ: Ja
• DQ mit Energiesparfunktion: Nein
• PWM: Nein
• Oversampling: Nein
• MSO: Ja

Versorgungsspannung

• Bemessungswert: 24 V DC
• Zulässiger Bereich: 19,2 V bis 28,8 V DC
• Verpolschutz: Ja (interner Schutz mit 7 A pro Gruppe)

Ausgang & Leistung

• Ausgangskanäle: 16 (Gruppen zu je 8, 4 A pro Gruppe)
• Ausgangsspannung (Bemessung): 24 V DC
• Ausgangsstrom: 0,5 A pro Kanal
• Stromaufnahme (max.): 30 mA
• Leistungsaufnahme über Rückwandbus: 1,15 W
• Verlustleistung (typ.): 2,2 W

Sicherheitskennwerte

• SIL: 2 (EN IEC 62061:2021)
• Kategorie / PL: Kategorie 3 / PL d (EN ISO 13849‑1:2015)

Umgebungsbedingungen

• Waagerechter Einbau: –30 °C bis +60 °C (ab FS04)
• Sen­krechter Einbau: –30 °C bis +40 °C (ab FS04)
• Aufstellhöhe (max.): 5.000 m (Einschränkungen oberhalb von 2.000 m)

Abmessungen und Gewicht

• Breite: 25 mm
• Höhe: 147 mm
• Tiefe: 129 mm
• Gewicht: ca. 230 g

---
