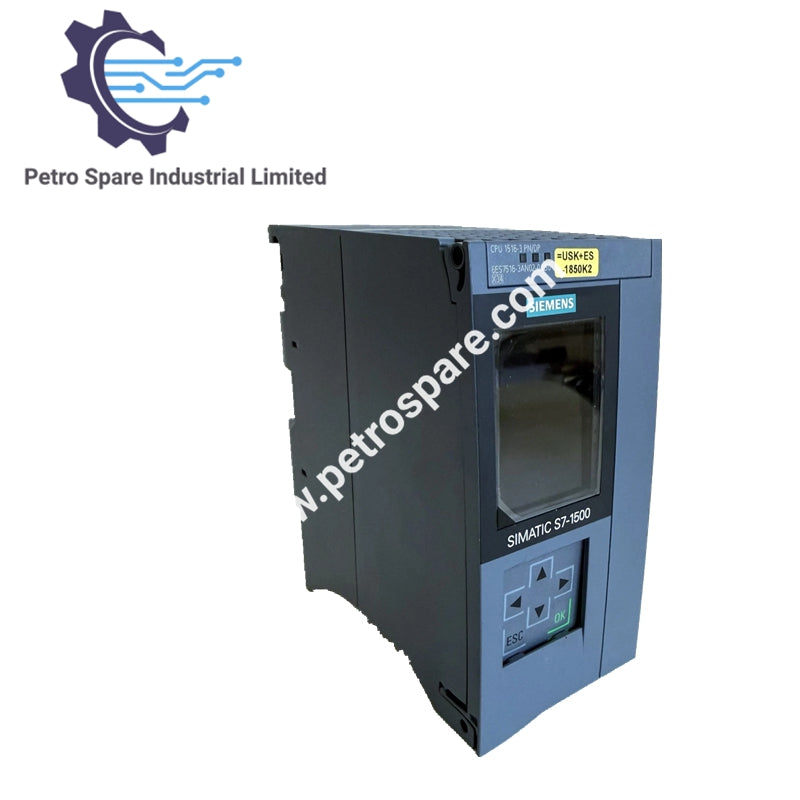

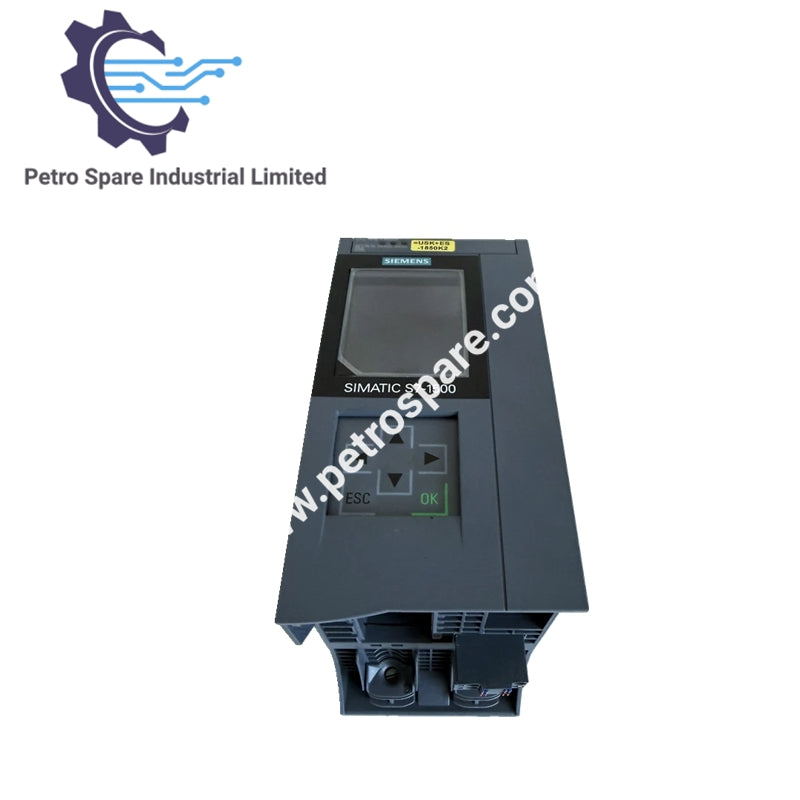

6ES7516-3AN02-0AB0

Übersicht

• Modell: 6ES7516-3AN02-0AB0

• Typ: SIMATIC S7‑1500 CPU

• Anwendung: Hochleistungs-CPU für anspruchsvolle Automatisierungsaufgaben, mit integriertem Display und robuster Systemintegration

Anzeige & Steuerung

• Bildschirmdiagonale: 6,1 cm

• Bedienelemente: 8 Tasten

• Modustasten: 2

Elektrische Werte

• Versorgungsspannung (DC): Nennwert 24 V

  • Zulässiger Bereich: 19,2 … 28,8 V

• Schutz: Verpolungsschutz

• Netzpufferung:

  • Gespeicherte Energiezeit: 5 ms

  • Wiederholrate: mind. 1/s

Strom & Leistung

• Stromaufnahme (Nennwert): 0,85 A

• Stromaufnahme (max): 1,1 A

• Einschaltstrom (max): 2,4 A

• I²t: 0,02 A²·s

• Zuführleistung zum Backplane-Bus: 12 W

• Leistungsaufnahme vom Backplane-Bus: 6,7 W

• Leistungsverlust (typisch): 7 W

Umgebungsbedingungen

• Betriebstemperatur (horizontale Montage): –25 … 60 °C (Anzeige bei 50 °C aus)

• Betriebstemperatur (vertikale Montage): –25 … 40 °C (Anzeige bei 40 °C aus)

• Kondensation: Nicht zulässig

Mechanische Spezifikationen

• Breite: 70 mm

• Höhe: 147 mm

• Tiefe: 129 mm

• Gewicht: Ca. 845 g

---
