6ES7332-5HD01-0AB0

Produktübersicht

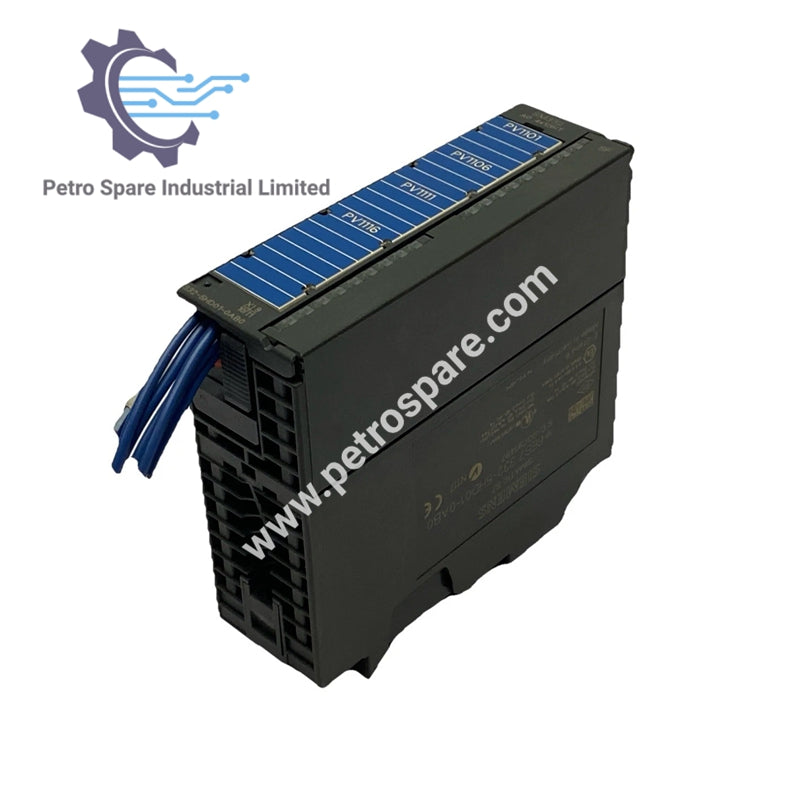

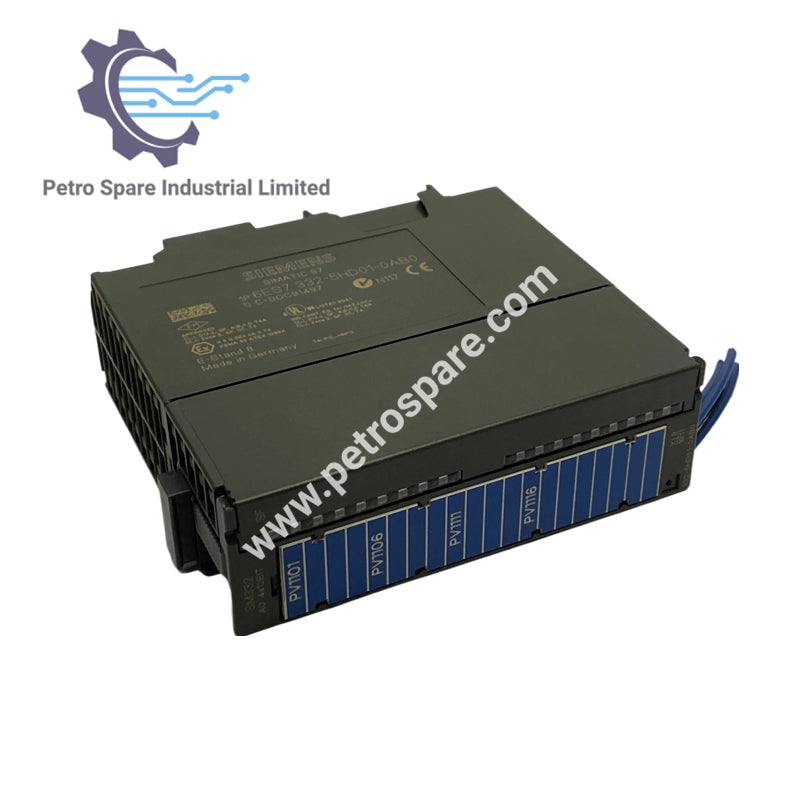

6ES7332-5HD01-0AB0 – SIMATIC S7-300, Analogausgang SM 332, isoliert, 4 AO mit Spannung/Strom und Diagnose.

Technische Daten

• Versorgungsspannung: Nennwert 24 V DC, Verpolungsschutz Ja
• Eingangsstrom: Vom Lastspannung L+ max. 240 mA; vom Backplane-Bus 5 V DC max. 60 mA
• Leistungsverlust: Typ. 3 W
• Analoge Ausgänge: 4 Kanäle, Spannungs-/Stromausgänge mit Kurzschlussschutz
• Ausgangsbereiche (Spannung): 0–10 V, 1–5 V, ±10 V
• Ausgangsbereiche (Strom): 0–20 mA, ±20 mA, 4–20 mA
• Lastimpedanz: Spannungs-Ausgänge mind. 1 kΩ, kapazitiv max. 1 µF; Strom-Ausgänge max. 500 Ω, induktiv max. 10 mH
• Kabellänge: Geschirmt, max. 200 m
• Auflösung: 11–12 Bit je nach Bereich
• Umwandlungszeit pro Kanal: 0,8 ms
• Einschwingzeit: Ohmsch 0,2 ms, Kapazitiv 3,3 ms, Induktiv 0,5–3,3 ms
