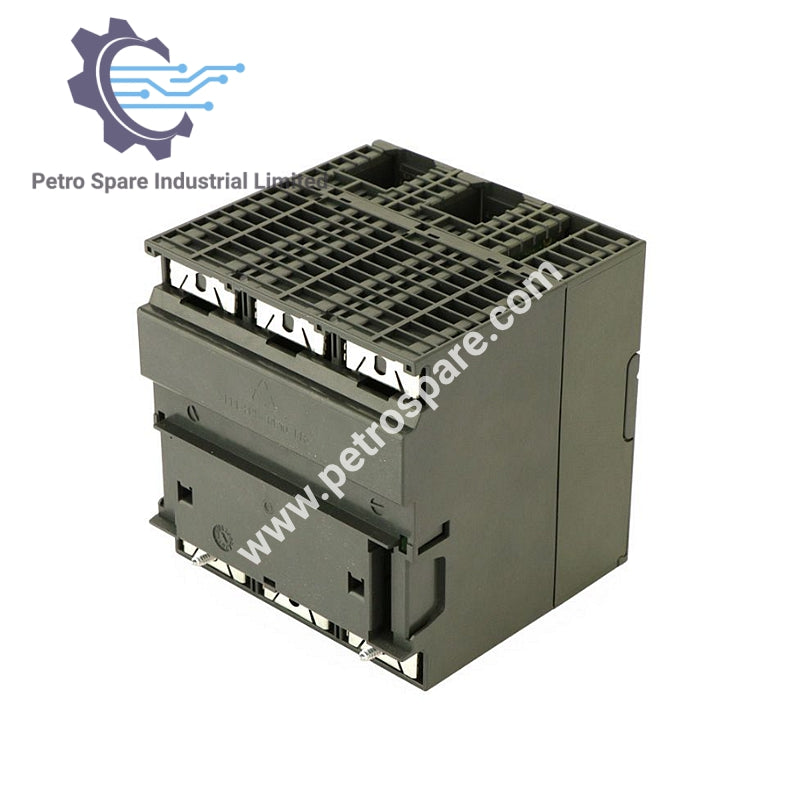

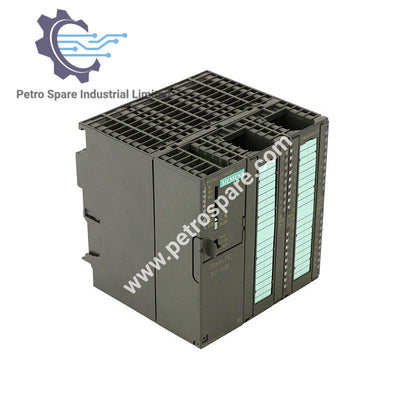

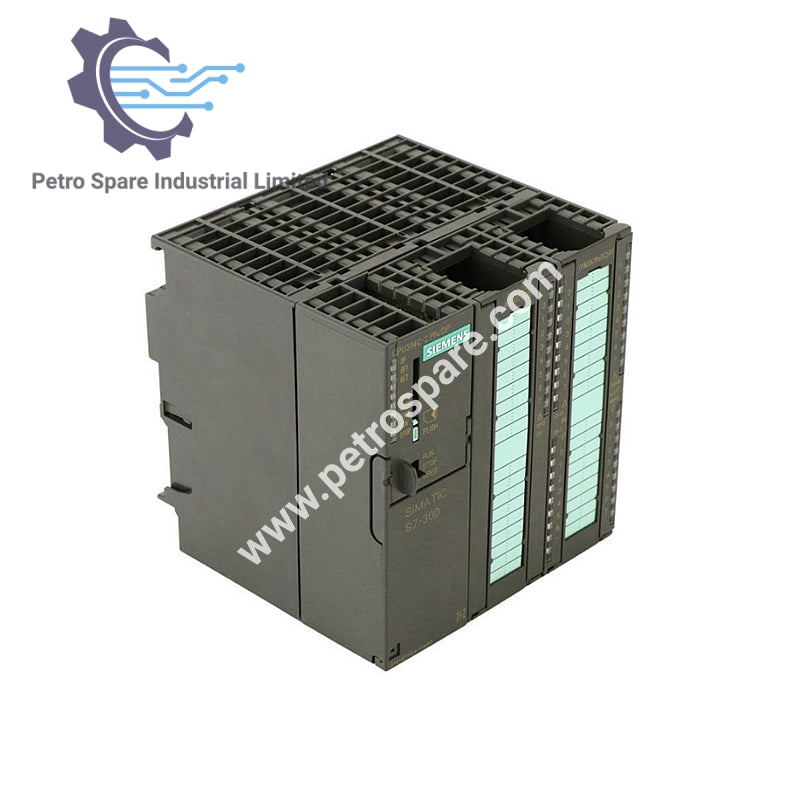

6ES7314-6EH04-0AB0

Übersicht

• Modell: 6ES7314-6EH04-0AB0
• Marke: Siemens
• Typ: Kompakte CPU mit 192 Kbyte Arbeitsspeicher

Versorgungsspannung

• Typ: 24 V DC (Ja)
• Nennwert (DC):
  • Minimum: 19,2 V
  • Maximum: 28,8 V

Netzpufferung

• Gespeicherte Energiezeit (Netz-/Spannungsausfall): 5 ms
• Wiederholrate (Min.): 1 s

Digitale Eingänge

• Lastspannung L+:
  • Nennwert (DC): 24 V
  • Verpolungsschutz: Ja

Digitale Ausgänge

• Lastspannung L+:
  • Nennwert (DC): 24 V
  • Verpolungsschutz: Nein

Eingangsstrom

• Stromaufnahme (Nennwert): 850 mA
• Stromaufnahme (Leerlaufbetrieb, Typ.): 190 mA
• Einschaltstrom (Typ.): 5 A
• I²t (Spannungen und Ströme): 0,7 A²·s
• Von Versorgungsspannung L+ (Max.): 850 mA

Lastspeicher

• Einsteckbar (MMC): Ja
• Einsteckbar (MMC, Max.): 8 Mbyte
• Datenverwaltung auf MMC (Nach letzter Programmierung, Min.): 10 Jahre

Backup

• Vorhanden: Ja
• Ohne Batterie: Ja

CPU-Verarbeitungszeiten

• Bit-Operationen (Typ.): 0,06 µs
• Wort-Operationen (Typ.): 0,12 µs
• Festkommaarithmetik (Typ.): 0,16 µs
• Gleitkommaarithmetik (Typ.): 0,59 µs

CPU-Blöcke

• Gesamtanzahl der Blöcke: 1024
• DB (Datenblock):
  • Max. Anzahl: 1024
  • Max. Größe: 64 kbyte
• FB (Funktionsblock):
  • Max. Anzahl: 1024
  • Max. Größe: 64 kbyte
• FC (Funktion):
  • Max. Anzahl: 1024
  • Max. Größe: 64 kbyte

Abmessungen

• Breite: 120 mm
• Höhe: 125 mm
• Tiefe: 130 mm

Gewichte

• Ungefähres Gewicht: 730 g

---
