6ES7314-1AG13-0AB0

Produktübersicht

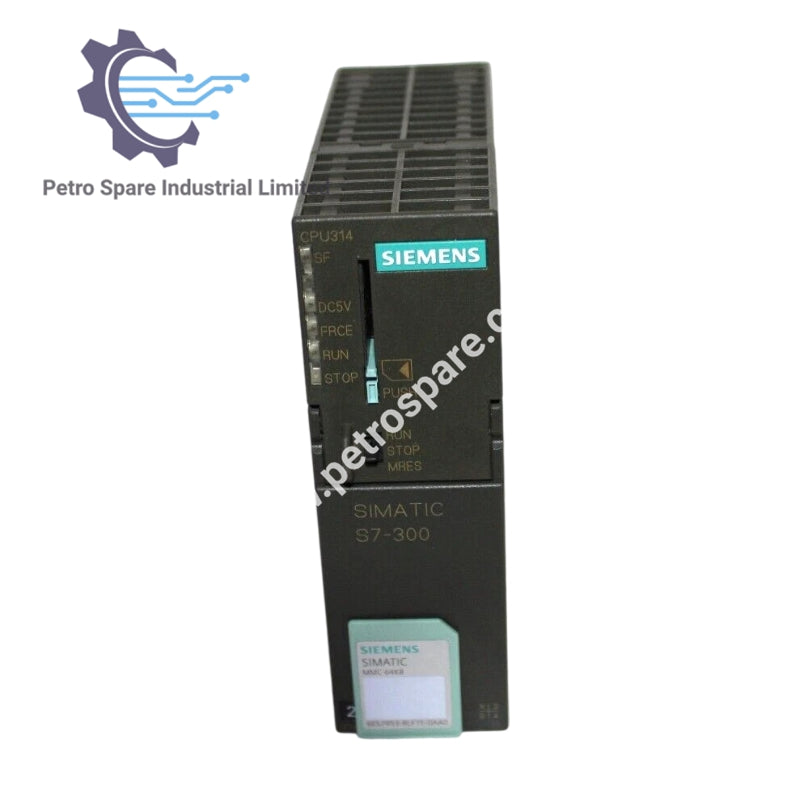

6ES7314-1AG14-0AB0 SIMATIC S7-300 CPU 314 ist eine zentrale Verarbeitungseinheit aus der SIMATIC S7-300 Serie mit integrierter 24 V DC Stromversorgung, MPI-Kommunikationsfähigkeit und 128 KB Arbeitsspeicher mit Micro Memory Card (MMC) basierter Lade-Speicherunterstützung.

Technische Daten

Versorgungsspannung
Nenn-Eingang: 24 V DC
Betriebsbereich: 19,2–28,8 V DC
Empfohlener externer Leitungsschutz: mind. 2 A
Typischer Leistungsverlust: 4 W
Einschaltstrom: 3,5 A

Speicherkonfiguration
Integrierter Arbeitsspeicher: 128 KB
Retentiver Speicher für Datenblöcke: 64 KB
Ladespeicher über MMC: bis zu 8 MB
Backup: wartungsfrei über MMC (keine Batterie erforderlich)
Datenhaltung auf MMC: mindestens 10 Jahre

Leistungsmerkmale
Bit-Operationsverarbeitungszeit: typ. 0,06 µs
Wort-Operationsverarbeitungszeit: typ. 0,12 µs
Festkommaarithmetik: typ. 0,16 µs
Gleitkommaarithmetik: typ. 0,59 µs

Systemkapazität
Gesamtkapazität der Blöcke (DB/FC/FB): bis zu 1.024 Blöcke MMC-Kapazität kann je nach Größe die maximal ladbaren Blöcke reduzieren

Kommunikation & Schnittstelle: Integrierte MPI-Schnittstelle für Programmierung und Kommunikation

Strompufferung
Netzpufferzeit: 5 ms
Minimale Wiederholungszeit: 1 s

---
