6ES7231-0HC22-0XA0

Produktübersicht

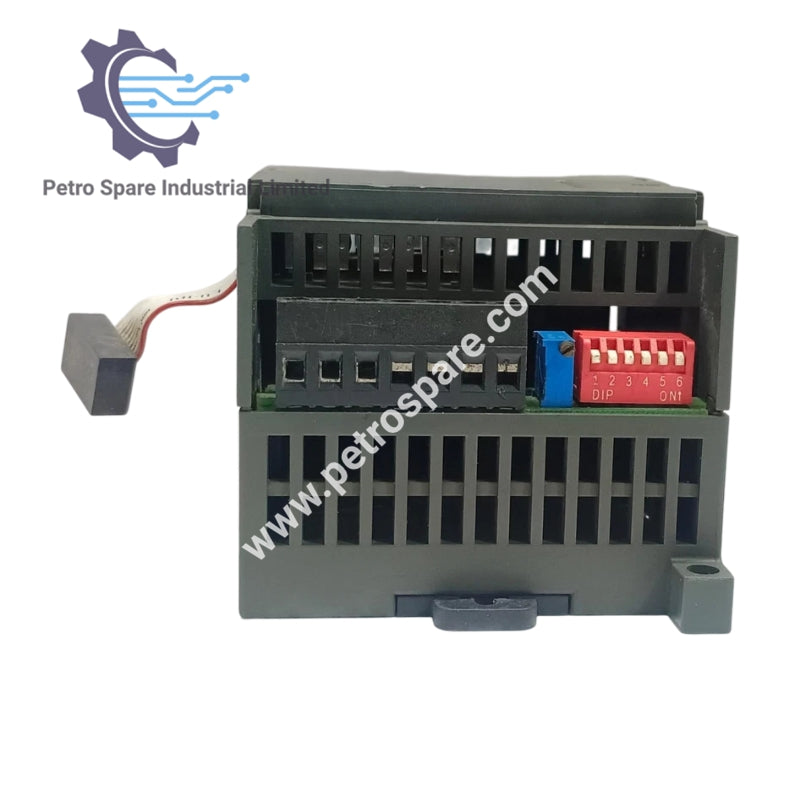

6ES7231-0HC22-0XA0 ist ein Analog-Eingangsmodul für die SIMATIC S7-200 Serie, ausgelegt für 4 Spannungseingänge (0–10 V DC) mit einem 12-Bit-Wandler.

Technische Daten

• Eingangsstrom: vom Lastspannung L+ (ohne Last), max. 60 mA; vom Backplane-Bus 5 V DC, max. 20 mA
• Leistungsverlust: typisch 2 W
• Analogeingänge: 4 differenzielle Eingänge; zulässige Eingangsspannung (Zerstörgrenze), max. 30 V; zulässiger Eingangsstrom (Zerstörgrenze), max. 32 mA
• Eingangsbereiche (Nennwerte): 0 bis 20 mA; Eingangswiderstand (0 bis 20 mA) 10 MΩ
• Kabellänge: geschirmt, max. 100 m zum Sensor
• Analogwert-Erzeugung: Auflösung mit Überbereich (12-Bit inklusive Vorzeichen); Umwandlungszeit pro Kanal 250 µs; Störspannungsunterdrückung 40 dB, Gleichspannung bis 60 V bei 50/60 Hz; Gleichtaktspannung, max. 12 V
• Temperaturkompensation: nicht parametrierbar
