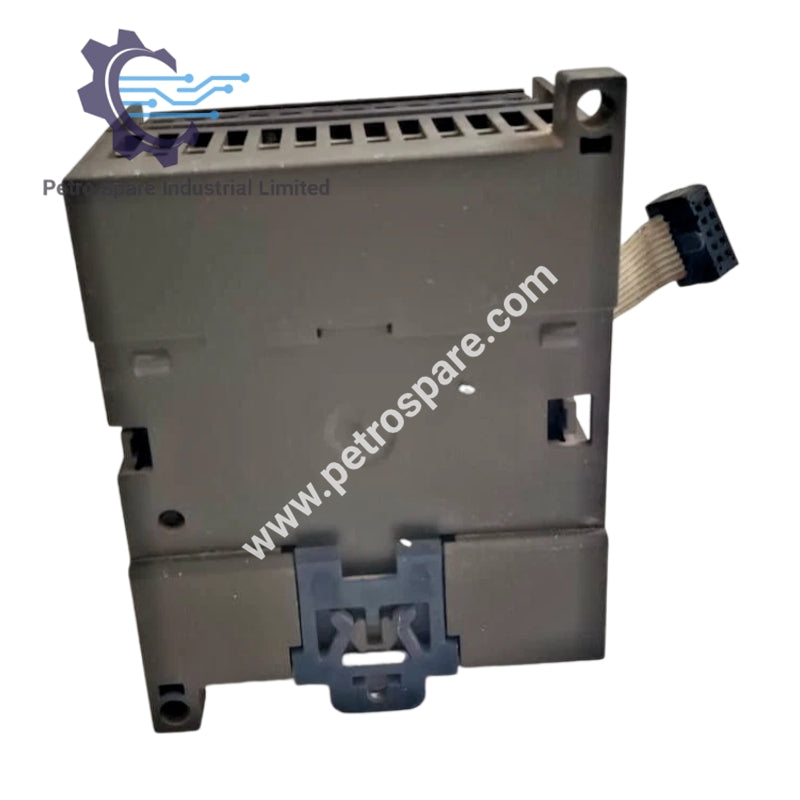

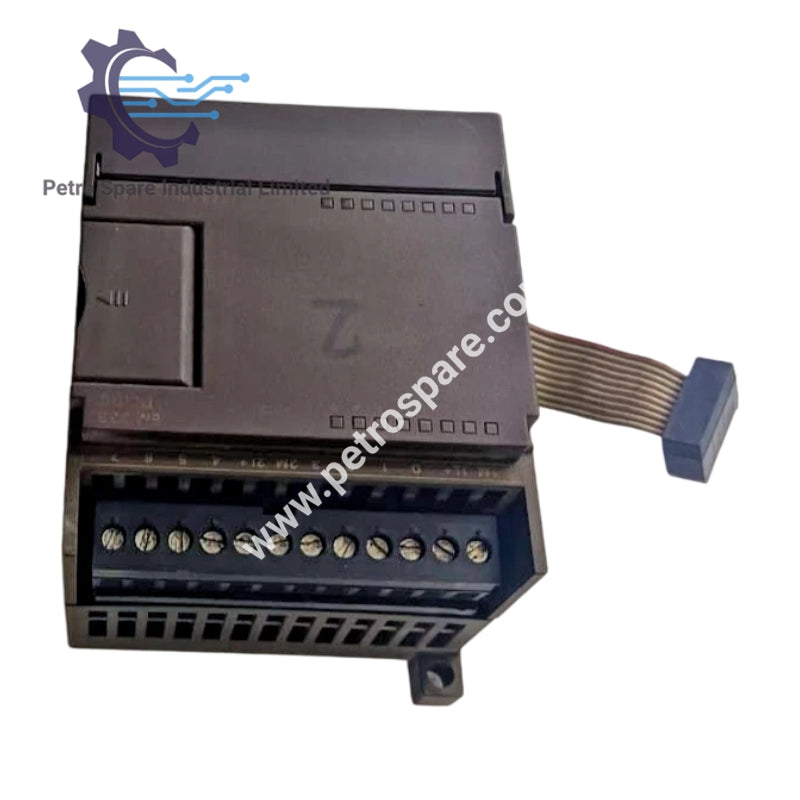

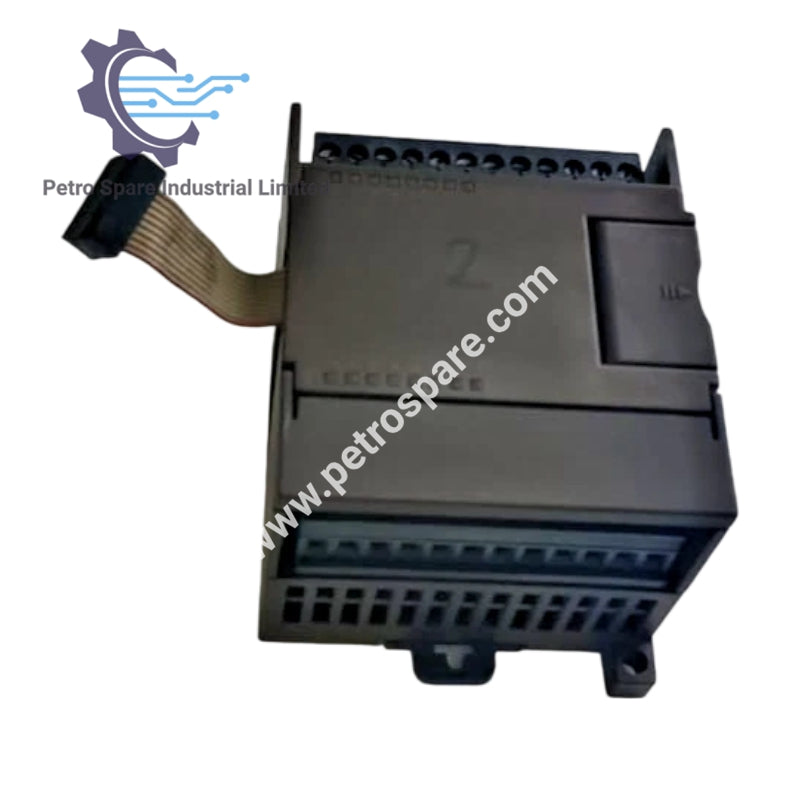

6ES7223-1BH22-0XA0

Produktübersicht

Das 6ES7223-1BH22-0XA0 ist ein SIMATIC S7-200 EM 223 Digital-Ein-/Ausgabe-Erweiterungsmodul, das für S7-22X CPUs entwickelt wurde und 8 digitale Eingänge sowie 8 digitale Ausgänge mit 24 V DC Betrieb bietet.

Technische Daten

• Produkttyp: Digitales Ein-/Ausgabe-Erweiterungsmodul

• Serie: SIMATIC S7-200 EM 223

• Digitale Eingänge: 8 × DC 24 V

• Digitale Ausgänge: 8 × DC 24 V, 0,75 A pro Punkt

• Eingangsspannung: 24 V DC

• Eingangssignal „0“: 0 bis 5 V

• Eingangssignal „1“: 15 bis 30 V DC

• Eingangsstrom: Typisch 4 mA bei Signal „1“

• Eingangsverzögerung: Max. 4,5 ms (0 bis 1)

• Ausgangsspannung für Signal „1“: Mind. 20 V

• Ausgangsstrom: 750 mA Nennstrom pro Ausgang

• Strom pro Gruppe: Max. 3 A

• Leistungsverlust: Typisch 3 W

• Backplane-Bus-Strom: Max. 80 mA bei 5 V DC

• Versorgungsspannungsbereich: 20,4 bis 28,8 V DC

• Kabellänge: 500 m geschirmt / 150 m ungeschirmt

• Sensor-Kompatibilität: Unterstützt 2-Draht-Sensoren

• Zulässiger Ruhestrom: Max. 1 mA

---
