6ES7157-0AG83-0XA0

Produktübersicht

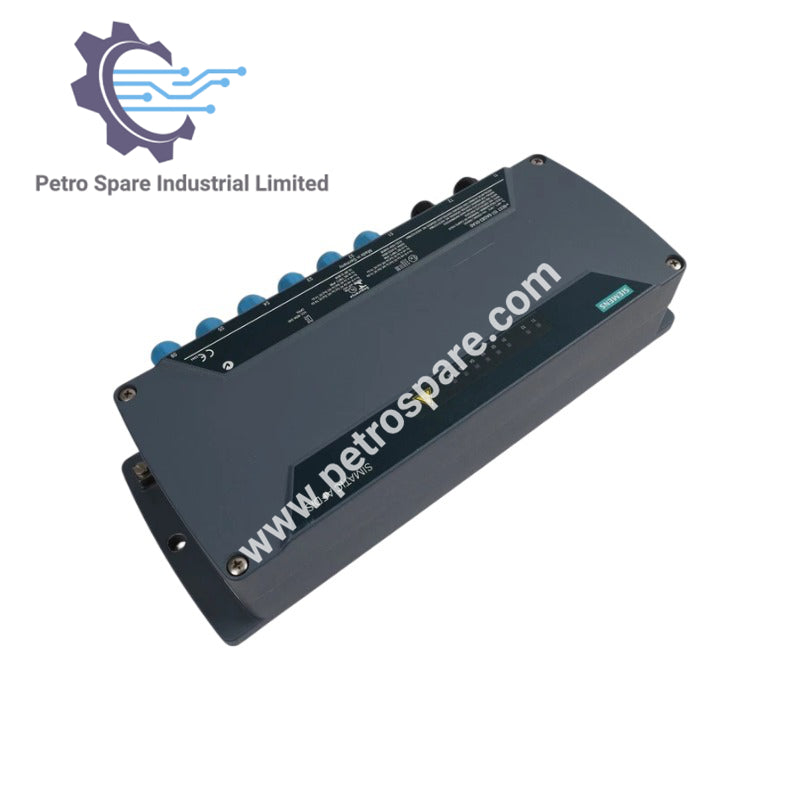

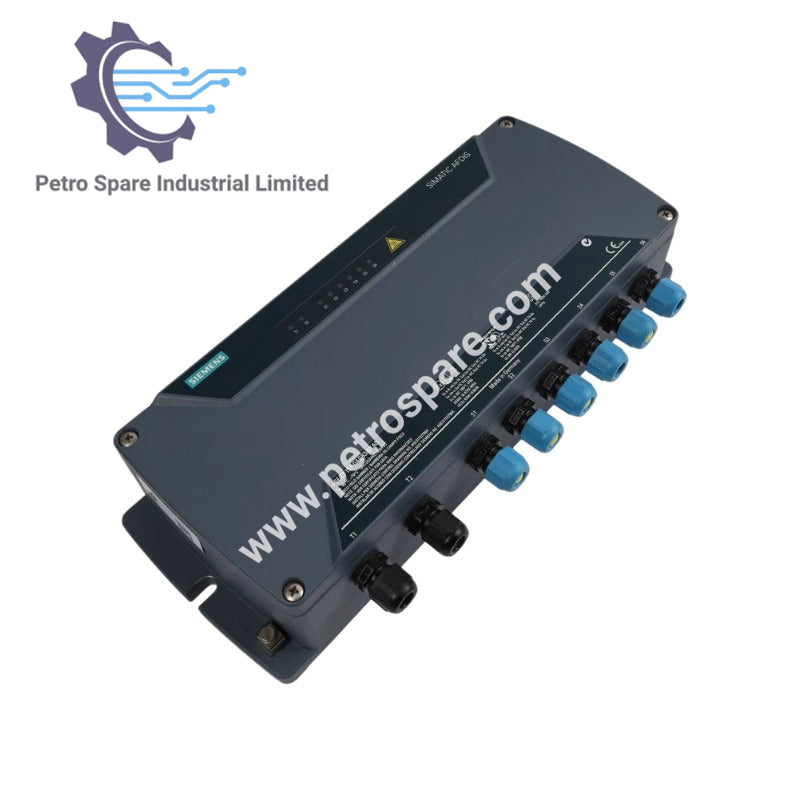

Der 6ES7157-0AG83-0XA0 ist eine aktive Feldverteiler-Feldbarriere AFDiS FISCO für PROFIBUS PA und FOUNDATION Fieldbus H1 mit 6 kurzschlussfesten und eigensicheren Stichleitungen, Logik zur Unterdrückung von Kontaktprellen und integriertem Feldbus-Repeater.

Allgemeine Informationen

• Produktartbezeichnung: Aktiver Feldverteiler
• Hardware-Produktversion: 01
• Repeater-Funktion: Ja

Versorgungsspannung

• Ausführung: über den Feldbus
• Zulässiger Bereich: 16 V bis 32 V DC
• Verpolschutz: Ja (nur in Verbindung mit FDC 157)
• Überspannungsschutz: Nein

Eingangsstrom

• Stromaufnahme (max.): 400 mA bei 20 V Eingangsspannung
• Stromaufnahme (Kurzschluss an allen Stichleitungen): 100 mA bei 24 V Eingangsspannung

Verlustleistung

• Verlustleistung (typ.): 1,4 W (minimal – lastabhängig, typische Angabe nicht möglich)
• Verlustleistung (max.): 5,9 W

Schnittstellen – PROFIBUS PA

• Übertragungsrate (max.): 31,25 kbit/s
• Anzahl anschließbarer PA-Feldgeräte: 6
• Stromabgabe an PA-Feldgeräte (max.): 260 mA
• Zulässiger Strom pro Stichleitung: 40 mA (erste Stichleitung: 60 mA)

Physikalische Daten

• Breite: 380 mm
• Höhe: 85 mm
• Tiefe: 170 mm
• Gewicht: ca. 4.500 g

---
