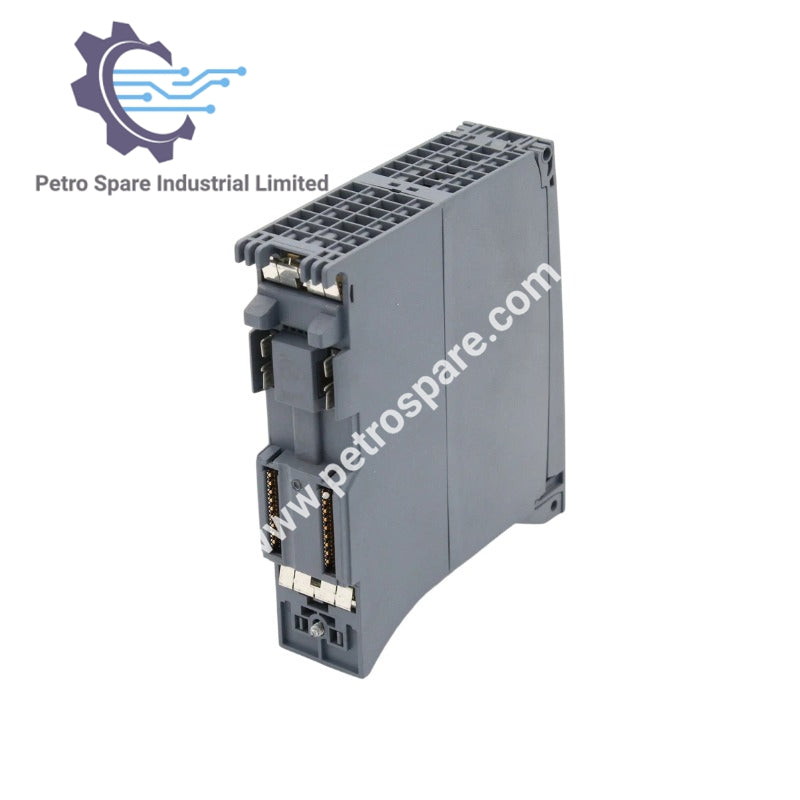

6ES7155-5AA00-0AB0

Allgemeine Spezifikationen

• Produktbezeichnung: IM 155-5 PN ST

• Bestellnummer: 6ES7155-5AA00-0AB0

• Familie: SIMATIC ET 200MP

• Beschreibung: PROFINET IO-Geräteschnittstellenmodul für ET 200MP elektronische Module; unterstützt bis zu 12 E/A-Module ohne zusätzliches PS, bis zu 30 E/A-Module mit zusätzlichem PS; Shared Device, MRP, IRT ≥ 0,25 ms, Isochronität, FW-Update, I&M0...3, FSU mit 500 ms

• HW-Funktionsstatus: FS01

• Firmware-Version: V3.0.0

• Herstellerkennung (VendorID): 0x002A

• Gerätekennung (DeviceID): 0X0312

• Gewicht: Nicht angegeben

Produktfunktionen und Engineering

• I&M-Daten: Ja (I&M0 bis I&M3)

• STEP 7 TIA Portal konfigurierbar/integrativ ab Version: V13 / V13

• STEP 7 konfigurierbar/integrativ ab Version: V5.5 SP3 / -

• PROFINET ab GSD-Version/GSD-Revision: V2.3 / -

• Konfigurationssteuerung über Datensatz: Ja

Versorgungsspannung

• Art der Versorgungsspannung: DC

• Nennwert (DC): 24 V

• Zulässiger Bereich, untere Grenze (DC): 20,4 V

• Zulässiger Bereich, obere Grenze (DC): 28,8 V

• Verpolungsschutz: Ja

• Kurzschlussschutz: Ja

• Gespeicherte Energiezeit bei Netz-/Spannungsausfall: 5 ms

Eingangsstrom und Einschaltstrom

• Stromaufnahme (Nennwert): 0,2 A

• Stromaufnahme, max.: 1,2 A

• Einschaltstrom, max.: 9 A

• I²t: 0,09 A²·s

Leistung und Leistungsverlust

• Einspeiseleistung in den Backplane-Bus: 14 W

• Leistung verfügbar vom Backplane-Bus: 2,3 W

• Leistungsverlust, typisch: 4,5 W

Adressbereich

• Adressraum pro Modul, max.: 256 Byte (pro Ein-/Ausgang)

• Adressraum pro Station, max.: 512 Byte (pro Ein-/Ausgang)

Hardware-Konfiguration und Rack

• Systemnetzteil kann links vom IM eingesteckt werden: Ja

• Anzahl zulässiger Stromkreise: 3

• Integriertes Netzteil: Ja

• Module pro Rack, max.: 30 (E/A-Module)

---
