6ES7138-4FD00-0AA0

Produktübersicht

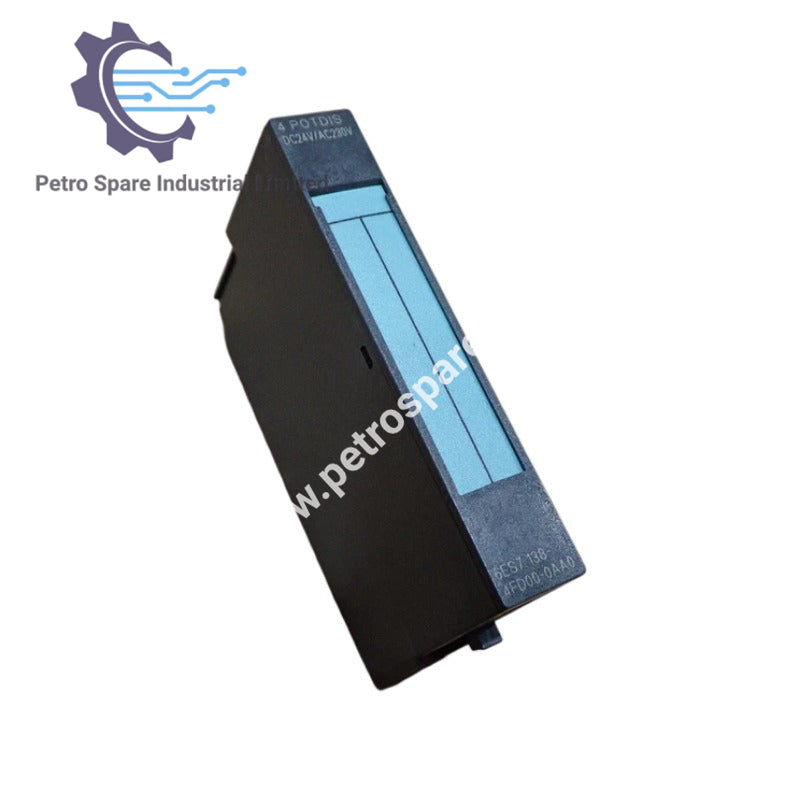

Das 6ES7138-4FD00-0AA0 ist ein dezentrales 4POTDIS-E/A-Modul SIMATIC ET 200S mit 4 Ausgängen und unterstützt eine Bemessungslastspannung von 24–48 V DC und 24–230 V AC.

Physikalische Spezifikationen

• Abmessungen (B × H × T): 15 × 81 × 52 mm (abhängig vom ausgewählten Terminalmodul)
• Gewicht: ca. 33 g

Modulspezifische Daten

• Unterstützt isochronen Betrieb: Nein
• Anzahl der Ausgänge: 4
• Parameterlänge: 1 Byte

Kabellänge

• Ungeschirmt (max.): 600 m
• Geschirmt (max.): 1000 m

Spannungen, Ströme, Potenziale

• Bemessungslastspannung L+ (vom Power-Modul): 24–48 V DC / 24–230 V AC
• Verpolschutz: Nein
• Gesamtstrom der Ausgänge (pro Modul, max.): 10 A

Elektrische Trennung

• Zwischen den Kanälen: Nein
• Zwischen den Kanälen und dem Rückwandbus: Ja
• Zulässige Potenzialdifferenz (Versorgungsspannung und Rückwandbus): 75 V DC / 240 V AC
• Isolationsprüfung (Versorgungsspannung und Rückwandbus): 500 V DC / 1500 V AC

Diagnose und Schutz

• Diagnosealarm: Nein
• Kurzschlussschutz des Ausgangs: Nein (über PM-E oder extern möglich)

---
