2711-T5A15L1

Produktübersicht

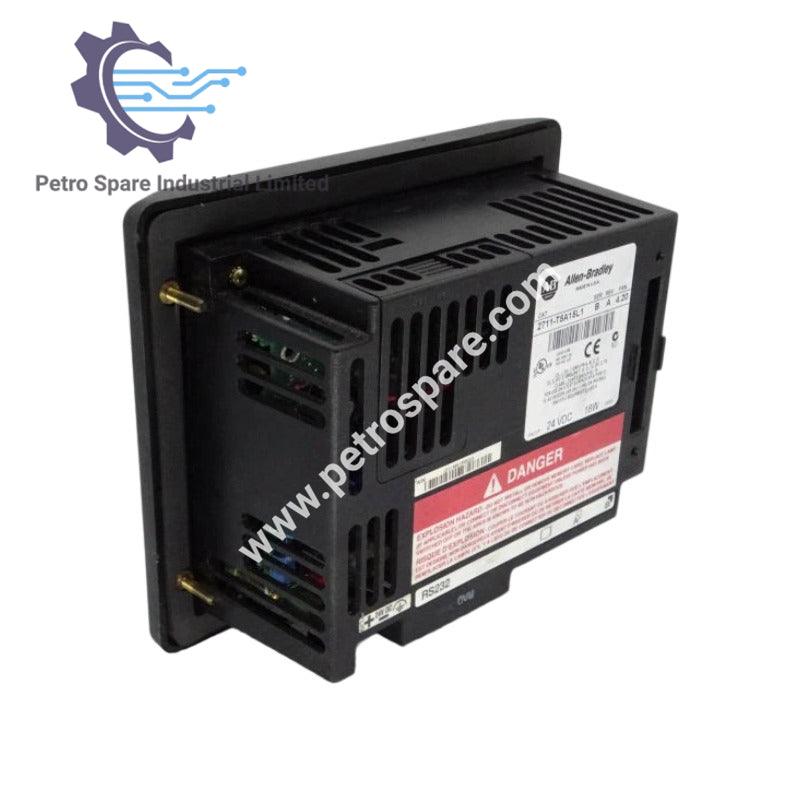

Das Allen‑Bradley 2711-T5A15L1 ist ein PanelView 550 Standard-Bedienterminal mit einem 5,5-Zoll monochromen LCD-Display im Blaumodus und Touch-Eingabe, entwickelt für industrielle HMI-Anwendungen.

Display-Spezifikationen

• Displaytyp: Monochromes LCD-Display im Blaumodus.
• Displaygröße: 5,5 Zoll.
• Displayfarbe: Monochromes LCD im Blaumodus.
• Anzeigegröße: 120 x 60 mm (4,75 x 2,38 Zoll).
• Auflösung: 256 x 128.
• Hintergrundbeleuchtung: 100.000 Stunden LED-Hintergrundbeleuchtungslebensdauer.

Touchscreen

• Touchzellen: 128.
• Betätigungen: 1 Million Drücke.
• Touchzellengröße: 26 x 30 Pixel.

Speicher

• Anwendungs-Speicher: 170 KB Anwendungs-Laufzeit; 240 KB nichtflüchtiger RAM (Anwendungsobjekte plus Text und Bitmaps).
• Integrierter Speicher: 170 KB Anwendungs-Laufzeit; 240 KB nichtflüchtiger Speicher.

Kommunikation

• Kommunikationsanschlüsse: ControlNet; RS232 (Drucker).
• Kommunikation: ControlNet-Kommunikation und RS‑232-Druckeranschluss.
• Kommunikationskabel: 2711‑NC13.

Stromversorgungsspezifikationen

• Eingangsspannungsbereich: 18…32V DC.
• Nominale Eingangsspannung: 24V DC.
• Eingangsleistung: 24V DC.
• Wärmeabgabe: 20 W (69 BTU/Std.).

Gehäuse & Einbautiefe

• Gehäuse: NEMA Typ 12/13, 4X (nur für den Innenbereich), IP54, IP65.
• Einbautiefe: 64 mm (2,54 Zoll); 109 mm (4,30 Zoll) mit Speicherkartenhalter; 188 mm (7,40 Zoll) mit Speicherkartenhalter und Freiraum zum Einsetzen/Entfernen der Speicherkarte.

Temperatur & Gewicht

• Betriebstemperatur: 0…55°C (32…131°F).
• Gewicht: 2,31 lbs (1,05 kg).

---
