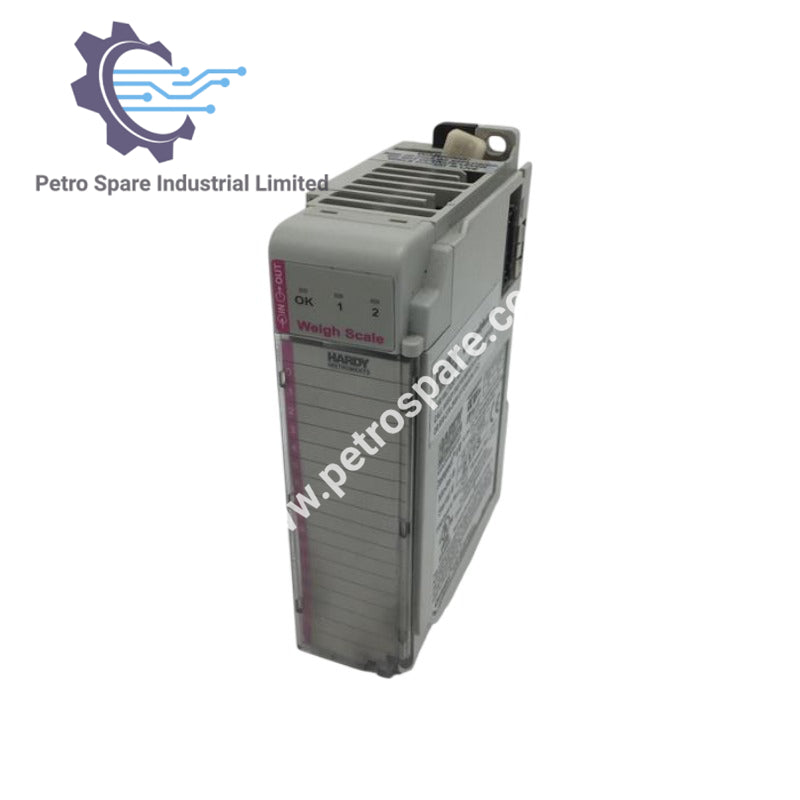

1769-2WS

Übersicht

1769-2WS Allen-Bradley CompactLogix Wägemodul ist ein spezialisiertes Modul, das für den direkten Anschluss an Dehnungsmessstreifen und Wägezellen entwickelt wurde und präzise Wägemessungen innerhalb von CompactLogix- und MicroLogix-1500-Systemen ermöglicht.

Eingangs- und Ausgangskonfiguration

• Anzahl der Eingänge: 2 Kanäle

• Eingangssignalbereich: -0,3 mV bis +15,3 mV

• Sense-Eingang: +5 V DC

• Ausgangssignal (Anregung): +5 V DC

• Maximal unterstützte Wägezellen: Bis zu 8 Wägezellen

Leistungsmerkmale

• Auflösung: Intern, 1:8.388.608

• Modul-Aktualisierungsrate: 100 Aktualisierungen pro Sekunde

• Umwandlungsrate: 100 Aktualisierungen pro Sekunde

• Wägemodi: Netto, Brutto, Änderungsrate

• Kalibrierung: Elektronisch (C2) oder traditionell mit Testgewichten

Elektrische Werte

• Stromversorgung: Vom Backplane bereitgestellt (+5 V DC)

• Backplane-Strom: < 0,5 A bei 5 V DC

• Stromaufnahme: < 0,5 A bei 5,1 V DC

Umgebungswerte

• Betriebstemperatur: 0–60 °C (32–140 °F)

---
