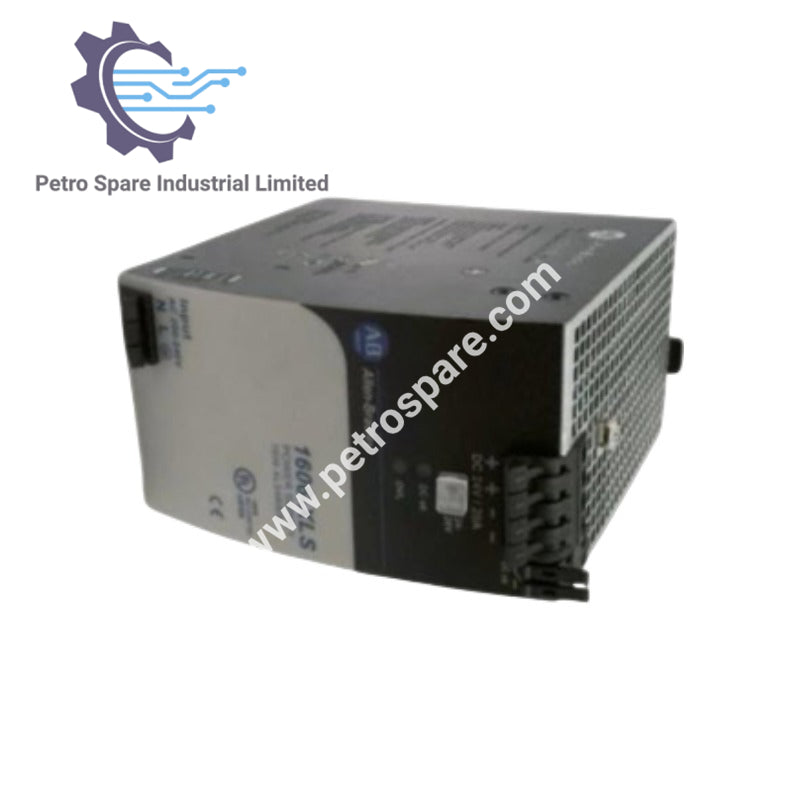

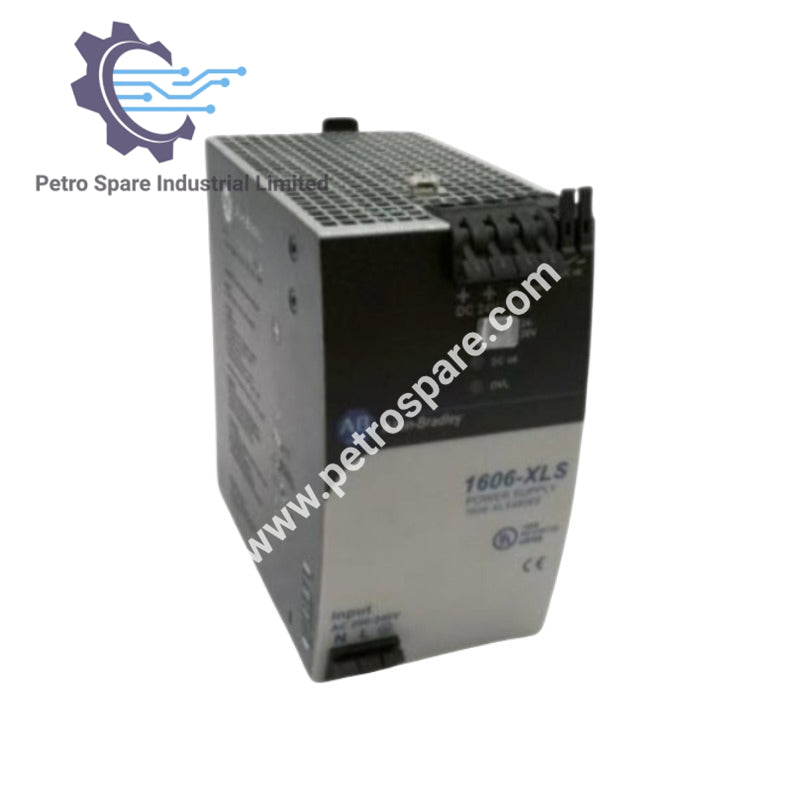

1606-XLS480EE

Übersicht

1606-XLS480EE ist ein leistungsstarkes, auf DIN-Schiene montierbares Netzteil, das eine geregelte 24 VDC-Ausgangsspannung mit bis zu 20 A Dauerstrom liefert. Es wurde für industrielle Automatisierungssysteme entwickelt, die eine zuverlässige Mittel- bis Hochleistungsversorgung benötigen.

Ausgangsmerkmale

• Nenn-Ausgangsspannung: 24 V DC (einstellbar 24–28 V DC)

• Dauer-Ausgangsstrom: 20 A @ 24 V

• Kurzzeitiger Ausgang (typisch 4 s): 30 A @ 24 V

• Dauer-Ausgangsleistung: 480 W @ 24 V

• Kurzzeitige Ausgangsleistung (typisch 4 s): 720 W @ 24 V

• Ripple-Spannung: ≤ 100 mVpp (20 Hz–20 MHz Bandbreite)

Eingangsangaben

• AC-Eingangsspannung: 200–240 V AC ±15%

• Netzfrequenz: 50–60 Hz ±6%

• AC-Eingangsstrom: 4,45 A @ 230 V AC

• Leistungsfaktor: 0,5 @ 230 V AC

• AC-Einschaltstrom: ~40 A Spitze @ 230 V AC

Leistungsmerkmale

• Wirkungsgrad (typisch): 94,5 % @ 230 V AC

• Verluste (typisch): 28,3 W @ 230 V AC

• Haltezeit: ~46 ms @ 230 V AC

• Betriebstemperaturbereich: -25 °C bis +70 °C

• Leistungsabfall: 12 W/°C von +60 °C bis +70 °C

Mechanische Angaben

• Abmessungen (B × H × T): 70 × 124 × 127 mm

• Montage: DIN-Schiene

---
