1606-XLE240E

Produktübersicht

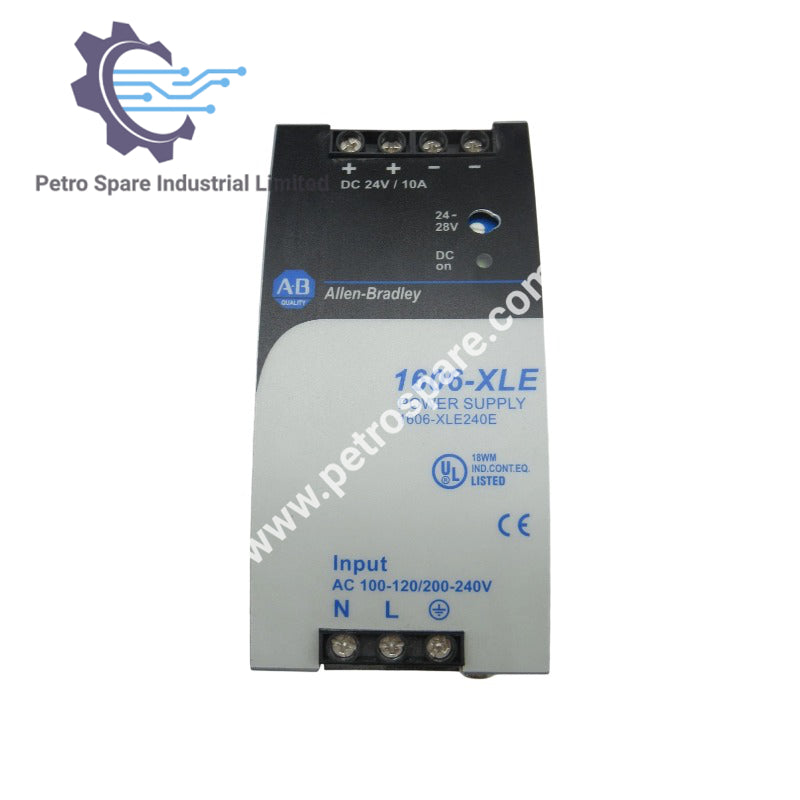

1606-XLE240E Allen-Bradley XLE Power Supply 240 W 24 VDC 10 A ist ein kompakter, hocheffizienter DIN-Schienen-Netzteil, das eine stabile 24 VDC-Ausgangsspannung für industrielle Automatisierungssysteme liefert.

Elektrische Werte

• Ausgangsspannung DC: 24 V (einstellbar 24–28 V)

• Ausgangsstrom:

  • 10–8,6 A (Umgebungstemperatur < 60 °C)

  • 12–10,3 A (Umgebungstemperatur < 45 °C)

• Ausgangsleistung:

  • 240 W (Umgebungstemperatur < 60 °C)

  • 288 W (Umgebungstemperatur < 45 °C)

• Ausgangswelligkeit: < 50 mVpp (20 Hz–20 MHz)

Eingangswerte

• Eingangsspannung AC: 100–120 / 200–240 V (automatische Auswahl)

• Netzfrequenz: 50–60 Hz ±6%

• AC-Eingangsstrom (typisch): 3,73 A @ 120 V / 2,23 A @ 230 V

• Leistungsfaktor (typisch): 0,59 @ 120 V / 0,51 @ 230 V

• AC-Einschaltstrom (typisch): 3 A Spitze

• DC-Eingang: Nicht erlaubt

Effizienz und Verluste

• Effizienz (typisch): 91,0 % @ 120 V / 91,6 % @ 230 V

• Verluste (typisch): 23,7 W @ 120 V / 22,0 W @ 230 V

Umweltwerte

• Betriebstemperaturbereich: -25 °C bis +70 °C

• Leistungsabfall: 6 W/°C von +60 bis +70 °C

• Überbrückungszeit (typisch): 46 ms @ 120 V / 47 ms @ 230 V

Mechanische Werte

• Abmessungen (B × H × T): 60 × 124 × 117 mm

• Montage: DIN-Schiene

---
