1606-XLDNET8

Übersicht

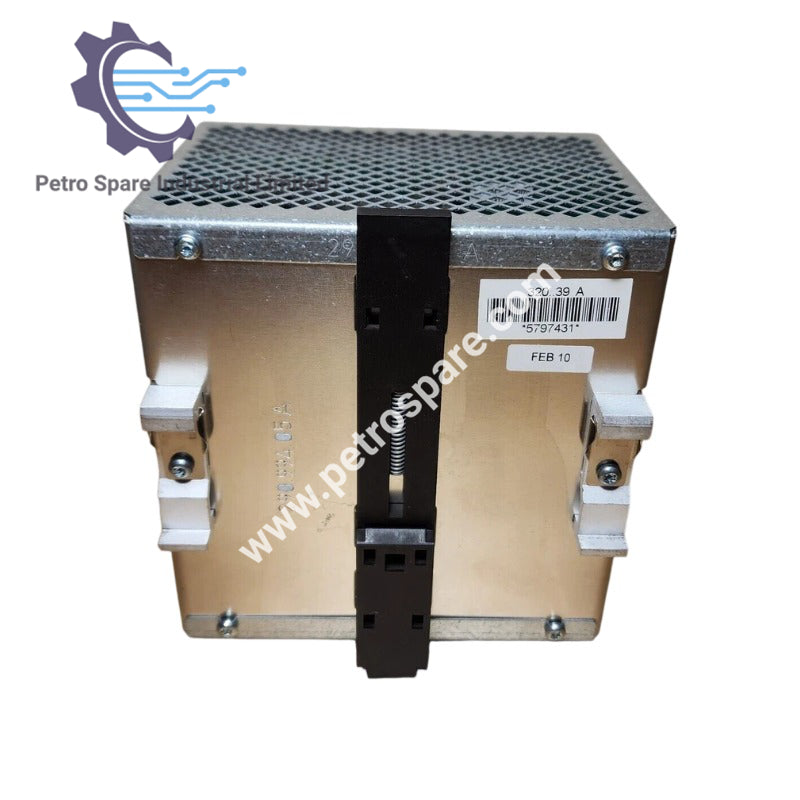

Das Allen‑Bradley 1606-XLDNET8 ist ein Netzteil, das entwickelt wurde, um Wechselspannung in eine geregelte 24V DC-Ausgangsspannung für industrielle Steuerungsanwendungen umzuwandeln.

Eingangsspezifikationen

• Eingangsspannung: AC 100...120/200...240V (umschaltbar), 47...63 Hz (85...132V AC / 176...264V AC, 240...375V DC). Hinweis: Bei DC-Eingang immer den Schalter in der 230V-Position belassen.
• Eingangsstrom: 5 A (Schalter in 115V-Position); 2,3 A (Schalter in 230V-Position).
• DCin bei offenem Ausgang: 8 mA (schont Batteriespeicher).
• Einschaltstrom: typ. < 30 A bei 264V AC und Kaltstart.
• Sicherungsempfehlung: 10 A träge Sicherung (HBC) oder ergänzender Schutzschalter 1492-SPU1C100 empfohlen für den Primärseitenschutz. Lokale Vorschriften für die korrekte Installation beachten.
• Überspannungsfestigkeit: Überspannungsfestigkeit gemäß VDE 0160 / W2 (750V / 1,3 ms), für alle Lastbedingungen.
• Haltezeit: > 30 ms bei 196V AC, 24V/8 A.

Effizienz, Zuverlässigkeit & Lebensdauer

• Effizienz: typ. 90% (230V AC, 24V/8 A).
• Verluste: typ. 21,3 W (230V AC, 24V/8 A).
• MTBF: 390.000 h gemäß Siemensnorm SN 29500 (24V/8 A, 230V AC, Tamb = +40°C).
• Lebensdauer (Elektrolytkondensatoren): Das Gerät verwendet ausschließlich langlebige Elektrolytkondensatoren, spezifiziert für +105°C.

Start- / Überlastverhalten

• Startverzögerung: typ. 0,1 s.
• Anstiegszeit: ca. 5...20 ms, abhängig von der Last.
• Überlastverhalten:
  • Keine Abschaltung, kein Hüpfen bei Überlast.
  • Strombegrenzung auf 8 A.
  • Iout (8 A) wird kontinuierlich bis +70°C geliefert.
  • Kein „Festhängen“, wie es bei Rückstromkennlinien vorkommen kann.

Ausgangsspezifikationen

• Nenn-Ausgangsspannung: 24V DC ± 0,5%.
• Ausgangsrauschunterdrückung: Strahlungs-EMV-Werte unter EN 50081‑1, selbst bei Verwendung langer, ungeschirmter Ausgangskabel.
• Ausgangsschutz: Geschützt gegen Kurzschluss, Leerlauf und Überlast.
• Spannungsregelung: Besser als 2% Vout insgesamt.
• Ripple / Rauschen: < 30 mVPP (20 MHz Bandbreite, 50 Ω Messung).
• Überspannungsschutz: typ. 35V.
• Paralleler Betrieb: Ja, Stromteilung auf Anfrage.
• Anzeige an der Frontplatte: Grüne LED.
• RDY-Relaiskontakt:
  • Typ: normalerweise offener Kontakt.
  • Schließt bei Ausgangsspannung > 22,1V ±4%.
  • Öffnet bei Ausgangsspannung < 19,8V ±4%.
  • Elektrische Trennung: 500V DC zur Ausgangsspannung.
  • Kontaktbelastung: 1A bei 28V DC.

Konstruktion / Mechanik

• Umgebungstemperaturbereich (Tamb):
  • Betrieb: 0°C...+70°C.
  • Lagerung: –25°C...+85°C.
• Nenn-Dauerbelastung mit Konvektionskühlung: Tamb = 0°C...70°C, 24V/8 A.
• Gehäuseabmessungen (B x H x T): 120 mm x 124 mm x 102 mm (+ DIN-Schiene).
• Freiraum für Belüftung: oben/unten 25 mm empfohlen; links/rechts 15 mm empfohlen.
• Gewicht: 980 g.

---
