1606-XL120DR

Übersicht

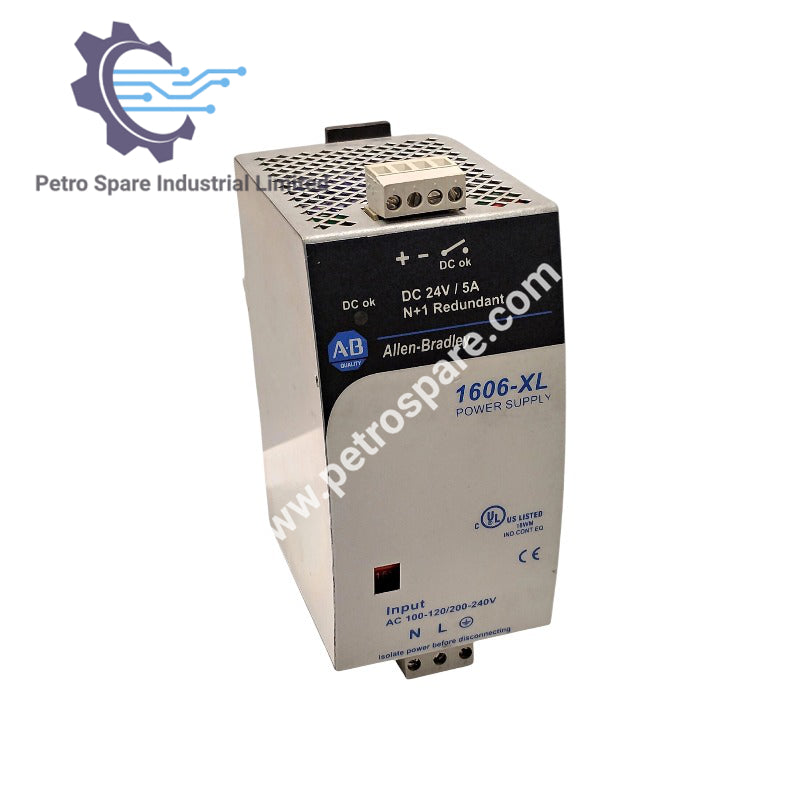

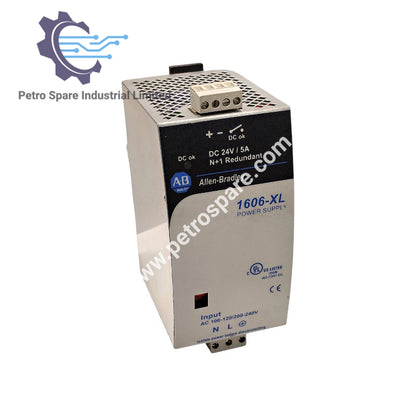

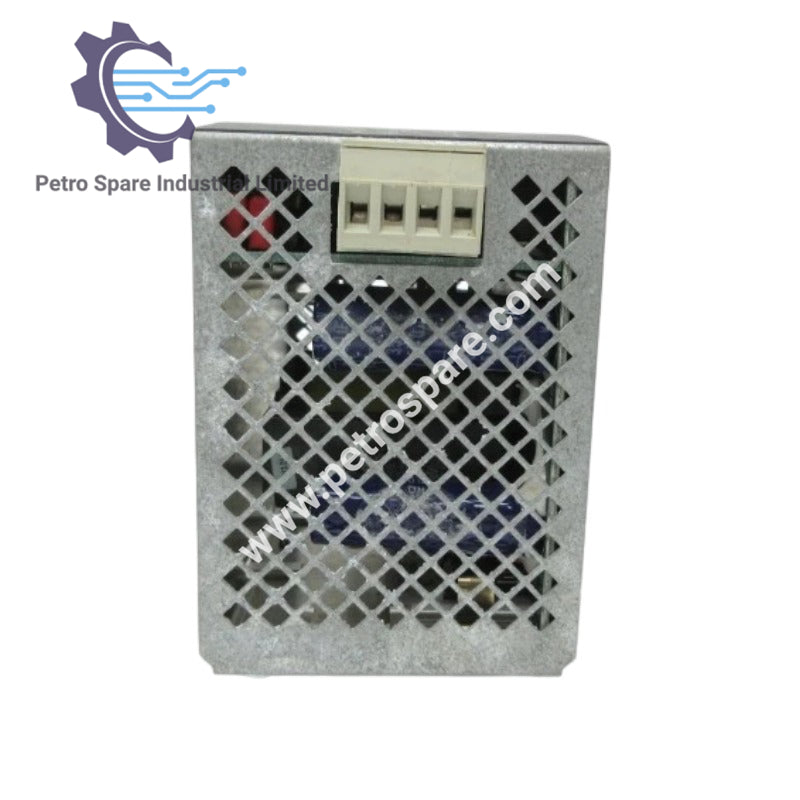

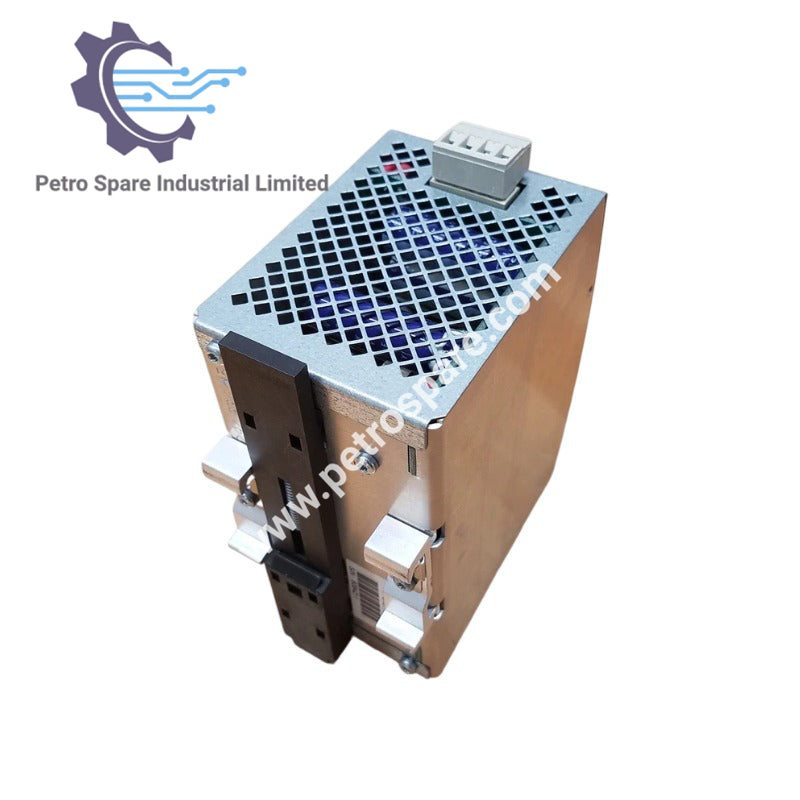

1606-XL120DR Allen-Bradley Stromversorgung ist eine kompakte, auf DIN-Schiene montierbare Einheit, die eine geregelte 24 VDC-Ausgangsspannung mit bis zu 5 A liefert und für industrielle Automatisierungssysteme entwickelt wurde, die zuverlässige Mittelbereichsleistung benötigen.

Eingangsparameter

• AC-Eingangsspannung: 100–120 V / 200–240 V AC (umschaltbar), 47–63 Hz

• Erweiterter Bereich: 85–132 V AC / 176–264 V AC, 210–375 V DC

• Weitbereichseingang: Betrieb bei 95–264 V AC (Schalter in 230 V Position, Last ≤ 3 A)

• Eingangsstrom: < 2,6 A @ 115 V / < 1,4 A @ 230 V

• DC-Eingang (offener Ausgang): ~5 mA (Batterieschonung)

• Einschaltstrom (typisch): < 15 A @ 264 V AC Kaltstart

• Sicherungsempfehlung: 10 A träge Sicherung (HBC) oder 1492-SPU1C100 Zusatzschutz

• Oberschwingungsstrom-Emissionen: Entspricht EN 61000-3-2

• Übergangsbehandlung: VDE 0160 / W2 (750 V / 1,3 ms)

Ausgangsmerkmale

• Nenn-Ausgangsspannung: 24 V DC

• Ausgeglichene Stromverteilung: Weiche Charakteristik für Parallelschaltung (25,2 V DC ±2 % bei Leerlauf, 24 V DC ±0,5 % bei Nennlast)

• Überbrückungszeit: > 37 ms @ 196 V AC, 24 V / 5 A

• Spannungsregelung: ≤ 0,5 % bei Nennlast

• Ripple/Rauschen: < 50 mVpp (20 MHz Bandbreite, 50 Ω Messung)

• Rauschunterdrückung: Abstrahlungs-EMI-Werte unter EN50081-1

Leistungsmerkmale

• Wirkungsgrad (typisch): 89 % @ 230 V AC, 24 V / 5 A

• Verluste (typisch): 14,8 W @ 230 V AC, 24 V / 5 A

• MTBF: 480.000 h (SN 29500, Tamb = +40 °C)

• Elektrolytkondensatoren: Langzeitbeständig, +105 °C spezifiziert

Konstruktion / Mechanik

• Abmessungen (B × H × T): 64 × 124 × 102 mm (+ DIN-Schiene)

• Gewicht: 620 g

---
