YNT511D-V42

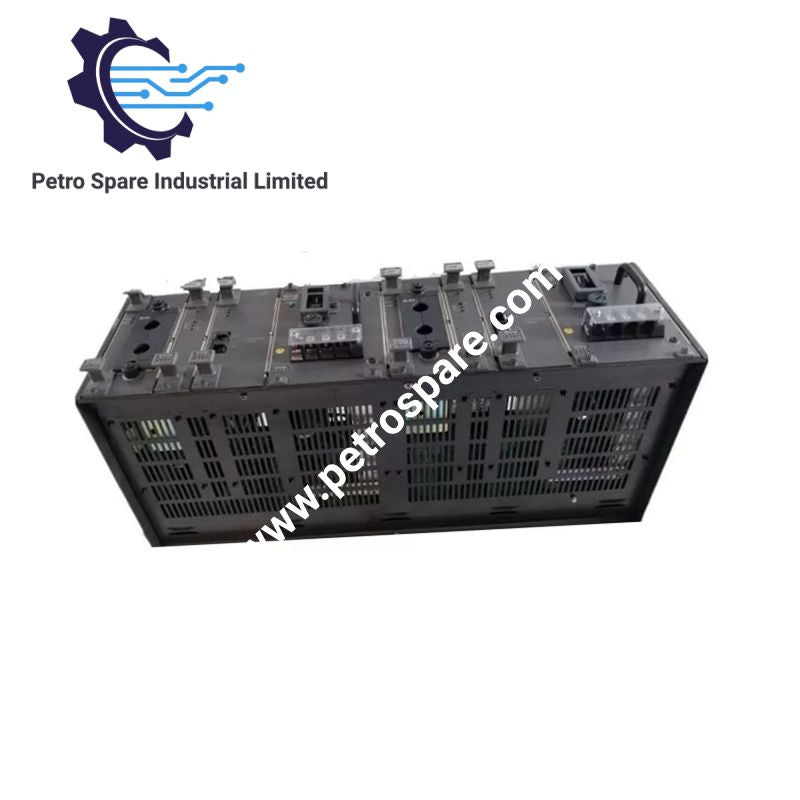

Yokogawa YNT511D-V42 е модул за оптичен повторител на шина, предназначен за разширяване на комуникационните връзки в системи за управление на Yokogawa. Поддържа V net, RIO bus и VL net, с посочено максимално разстояние на оптично предаване от 4 km. Чрез предаване на сигнали по оптична шина може да свързва мрежови сегменти на по-големи разстояния от тези при къса локална връзка, при спазване на приложимата мрежова конфигурация и изискванията към оптичния интерфейс.

Основни технически спецификации

Параметър	Спецификация
Модел	YNT511D-V42
Марка	Yokogawa
Тип продукт	Модул за оптичен повторител на шина
Поддържани мрежи	V net, RIO bus, VL net
Максимално разстояние на предаване	4 km
Тип оптично влакно	Многомодово влакно GI 50/125 за документираната конфигурация YNT511D на 4 km
Оптична дължина на вълната	1.3 um за документирания оптичен интерфейс YNT511D
Оптичен конектор	Тип SC за документираната конфигурация YNT511D
Максимално допустими оптични загуби	От 0 до 6.0 dB за документирания оптичен интерфейс YNT511D

Оптична комуникация и разширяване на мрежата

Оптичният повторител за шина преобразува електрическата комуникация по шината в оптични сигнали за предаване по оптичен кабел и преобразува получените оптични сигнали обратно в електрически за свързания сегмент на шината. Така оптичната връзка може да замени част от трасето на конвенционален кабел за шина.

Оптичното предаване също намалява податливостта на външни електрически смущения и разлики в потенциала на земята по оптичната връзка. Посоченото разстояние от 4 km се отнася за конфигурацията с оптичен повторител YNT511D; действителният обхват на мрежата зависи от цялостното разположение на шината, броя на повторителите, характеристиките на кабела и бюджета за оптични загуби.

Конфигуриране и избор

Документацията на Yokogawa описва YNT511D като оптичен повторител на шината с двойно резервиране за разстояния на предаване до 4 km. За изграждане на една оптична връзка на шината се използва двойка повторители. Конфигурацията на съответния оптичен трансивър и захранващ блок трябва да съответства на предвиденото системно изпълнение.

За документираната конфигурация от 4 km референтната спецификация на оптичното влакно е градиентно-индексно многомодово влакно GI 50/125. Документираният оптичен интерфейс използва конектор тип SC с номинална дължина на вълната 1.3 um. Преди закупуване потвърдете точния интерфейс и изискванията за сглобяване за поръчвания вариант YNT511D-V42.

Често задавани въпроси

Q: Какво е максималното разстояние на предаване на YNT511D-V42?

A: Предоставеното описание на продукта посочва максимално разстояние от 4 km. Действително постижимото разстояние зависи от спецификацията на оптичното влакно, оптичните загуби и конфигурацията на мрежата.

Q: Може ли този модул да се използва с V net, RIO bus и VL net?

A: Предоставената информация за продукта посочва и трите мрежи. Преди инсталиране потвърдете точния вариант -V42 и предназначената за него конфигурация на системата.

Q: Може ли един оптичен повторител на шината да осигури цялата оптична връзка?

A: Документацията на Yokogawa за YNT511D описва използването на два повторителя за изграждане на една оптична връзка. Броят на повторителите и общото разстояние на мрежата също трябва да отговарят на приложимите ограничения за конфигурацията на системата.

---
