XD1G11

Обзор

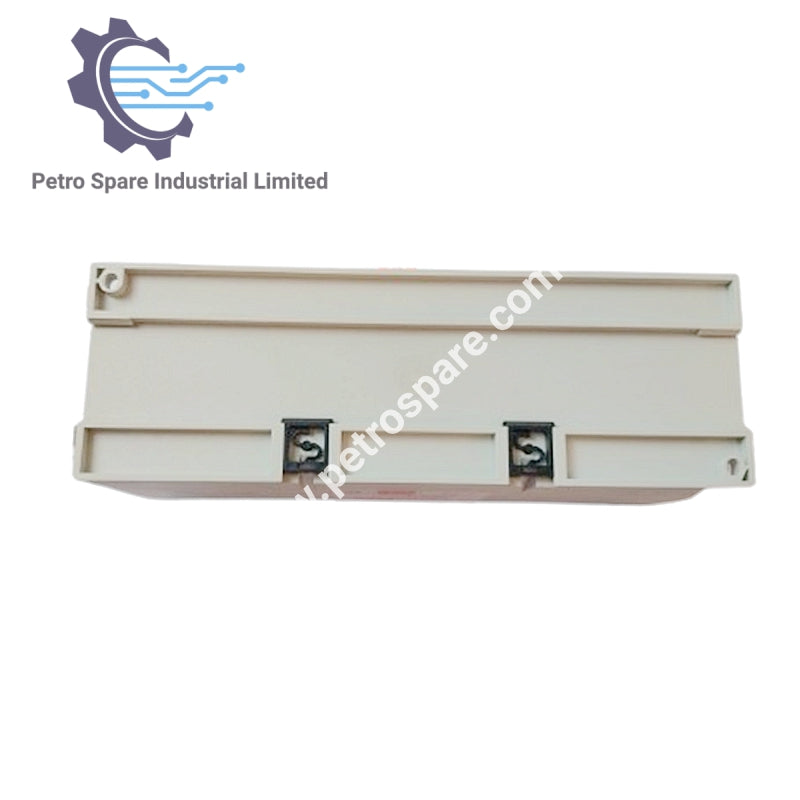

XD1G11 е реле за диференциална защита Woodward за генератори и мотори, проектирано за прецизно наблюдение на тока и бърза реакция при повреда.

Технически характеристики

• Номинален първичен ток: 1 A

• Номинален вторичен ток: 1 A

Вход за измерване

• Номинален ток: 1 A / 5 A

• Номинална честота: 50–60 Hz

• Консумация на енергия:

  • При IN = 1 A < 0.1 VA

  • При IN = 5 A < 0.5 VA

Термична устойчивост

• Динамична токова устойчивост (полувълна): 250 × In

• За 1 секунда: 100 × In

• За 10 секунди: 30 × In

• Постоянно: 4 × In

Допълнително напрежение

• Обхват на променлив ток: 35–275 V (40–70 Hz)

• Обхват на постоянен ток: 19–390 V

Общи данни

• Съотношение на отпадане към включване: > 97 %

• Време за връщане: < 50 ms

• Време за връщане след изключване: 100 ms ±10 ms

• Минимално време на работа: 30 ms

---
