5009-421

Описание

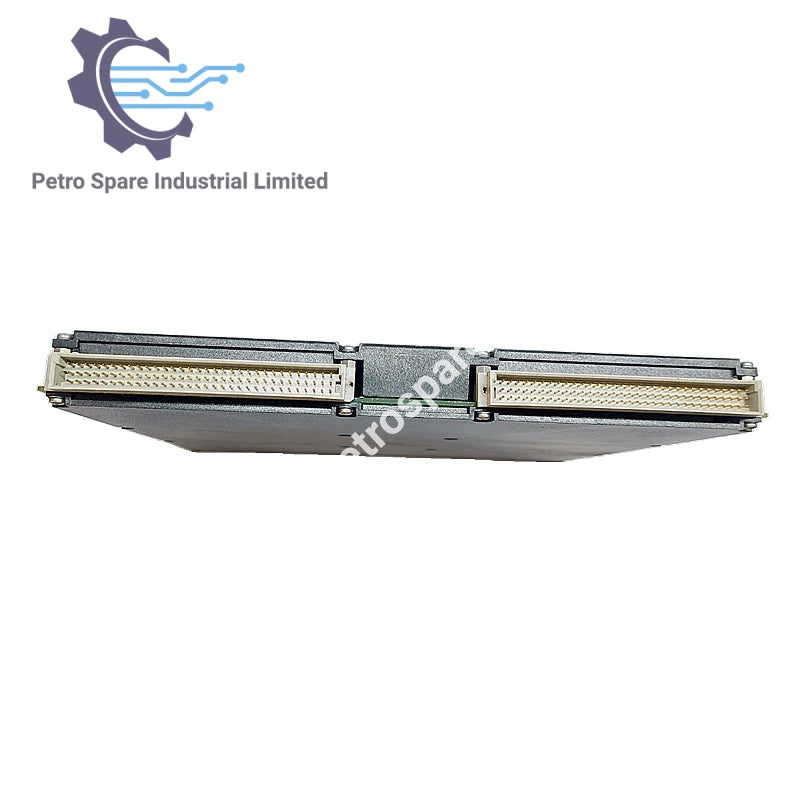

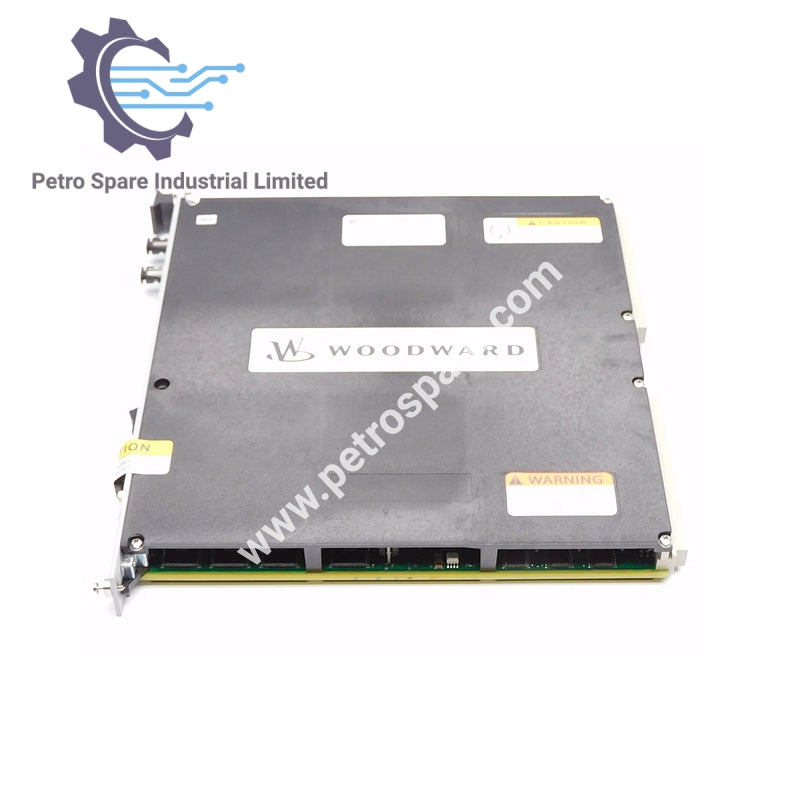

5009-421 е дискретен вход/изход модул Woodward Micronet с релейни изходи, множество комуникационни портове и усъвършенствани функции за устойчивост на грешки за индустриални контролни системи.

Идентичност

• Номер на частта: 5009-421

• Серия: Micronet

• Тип: Модул за дискретен вход/изход с крайно поле

Механични характеристики

• Размер: 305 × 356 × 152 mm

• Тегло: —

• Работна температура: 0–40 °C

Електрически характеристики

• Входящо захранване: 18–32 V DC

• Токова консумация: 12 V DC при 650 mA

• Дискретни изходи: 12 релейни изхода

Комуникация

• Ethernet: 6 × 10/100BaseT порта

• Портове: RS232, RS422

• Modbus връзки: Независими

Функционални характеристики

• Обработка на вход/изход: Толерантна към повреди обработка

• Откриване на повреди: Откриване на латентна повреда на реле, обширна сигнализация, индикация за първо изключване

• Аларми/изключвания: С времеви печат

• Входен времеви печат: 1 ms (дискретен), 5 ms (аналогов)

• Избягване на критична скорост: 3 скоростни диапазона

• Автоматичен старт: Горещи и студени стартирания

• Сензори: 3 на критичен параметър

• Динамика: Двойна скорост/натоварване

• Откриване на нулева скорост: Проксимити сонда до 0.5 Hz

• Пиковa скорост: Индикация за превишаване на скоростта

• Работа на клапана: Автоматичен ръчен клапан (налягане на първа степен)

• Зададени стойности: Дистанционен аналог за всички PID

---
