TSXP57104M

Преглед на продукта

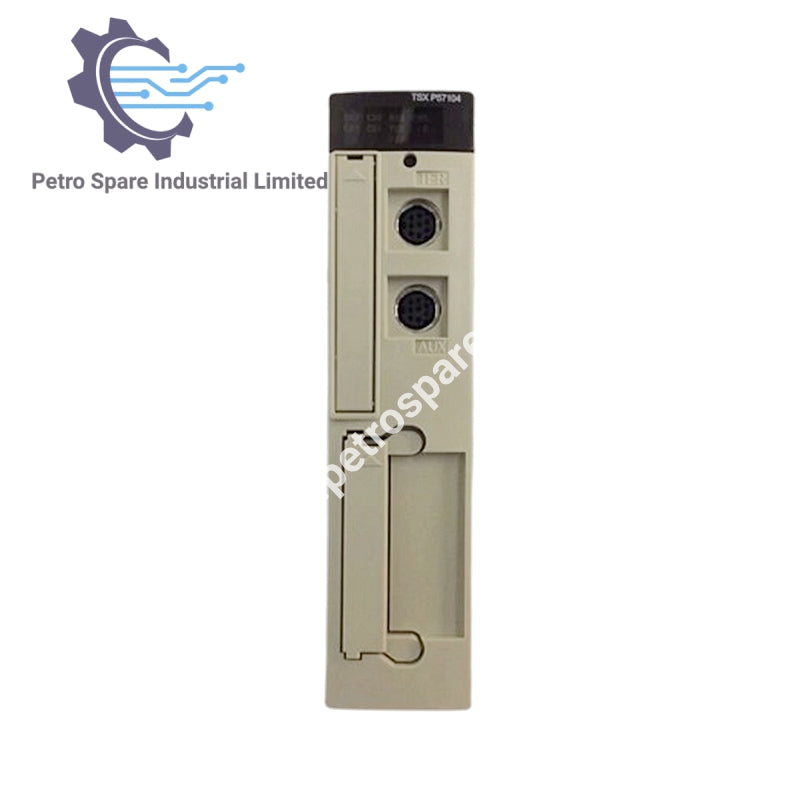

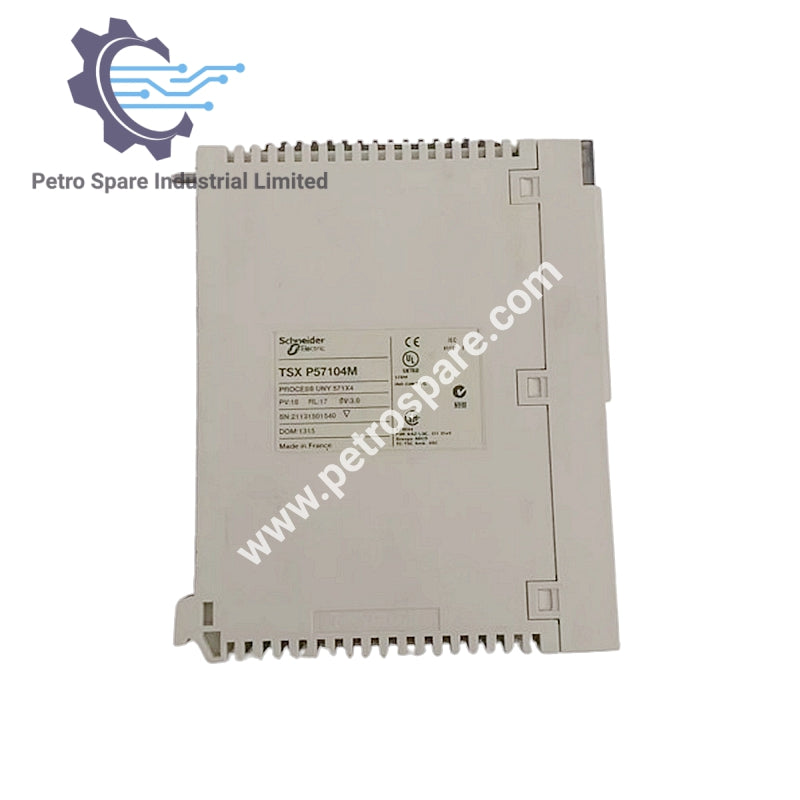

TSXP57104M е Schneider Modicon Premium Unity процесорен модул с 96 kB вътрешна RAM, поддържащ Unity Pro програмиране, множество конфигурации на рамки и високопроизводително изпълнение на задачи за индустриална автоматизация.

Идентичност

• Номер на част: TSXP57104M

• Серия: Modicon Premium

• Тип: Unity процесорен модул

Капацитет

• Поддържани рамки: 2 (12 слота), 4 (4/6/8 слота)

• Слотове: 16, 24, 32

• Дискретен I/O: 512

• Аналогов I/O: 24

• Приложно-специфични канали: 8

• Комуникационни модули: 2 или 1

Памет

• Вътрешна RAM (с PCMCIA): 224 kB програма, 96 kB данни

• Вътрешна RAM (без PCMCIA): 96 kB програма + данни

• PCMCIA карта: 256 kB допълнително място за съхранение на данни

• Област на обекти:

  • 32 kB неразположени вътрешни данни (елементарни/производни)

  • 4096 %Mi разположени вътрешни битове

  • 64 %KWi константни думи

  • 64 %MWi вътрешни думи

  • 64 kB неразположени вътрешни данни (DFB/EFB функционални блокове)

Структура на приложението

• Задачи: 32 събитийни, 1 главна, 1 бърза

• Време за изпълнение на инструкция:

  • Булев: 0.19 µs (без карта), 0.25 µs (с карта)

  • Дума/Фиксирана аритметика: 0.25 µs (без карта), 0.5 µs (с карта)

  • Плаваща запетая: 1.75–2.6 µs (с/без карта)

• Скорост на инструкциите:

  • 2.1 Kinst/ms (65 % Булев + 35 % аритметичен, с карта)

  • 3.1 Kinst/ms (100 % Булев, с карта)

  • 3.71 Kinst/ms (65 % Булев + 35 % аритметичен, без карта)

  • 4.76 Kinst/ms (100 % Булев, без карта)

• Системен оувърхед: 0.3 ms бърза задача, 1 ms главна задача

Комуникация

• Интегрирана връзка: Неиzолирана серийна връзка, 2 женски мини DIN RS485, 19.2 kbit/s

Индикатори

• RUN: Зелен LED (процесорът работи)

• Грешка I/O: Червен LED (грешка на модула/конфигурацията)

• ERR: Червен LED (грешка на процесора/системата)

• TER: Жълт LED (активност на TER/AUX порт)

Електрически характеристики

• Токова консумация: 850 mA при 5 V DC

• Формат на модула: Стандартен

Сертификати

• Маркировка: CE

Механични характеристики

• Нетно тегло: 0.38 кг (0.84 lb US)

---
