TSXDSY64T2K

Преглед

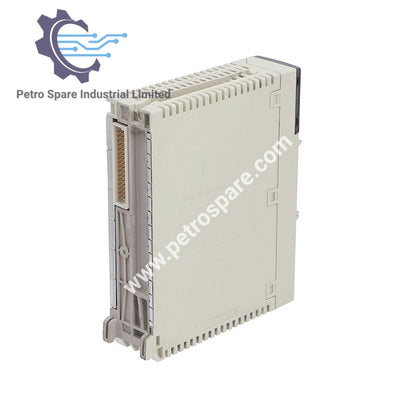

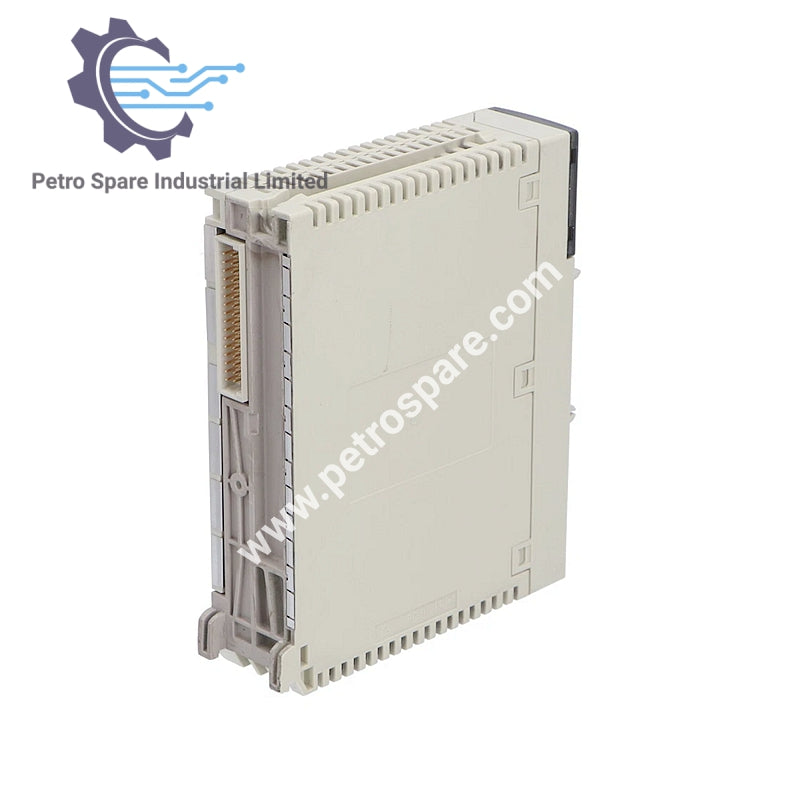

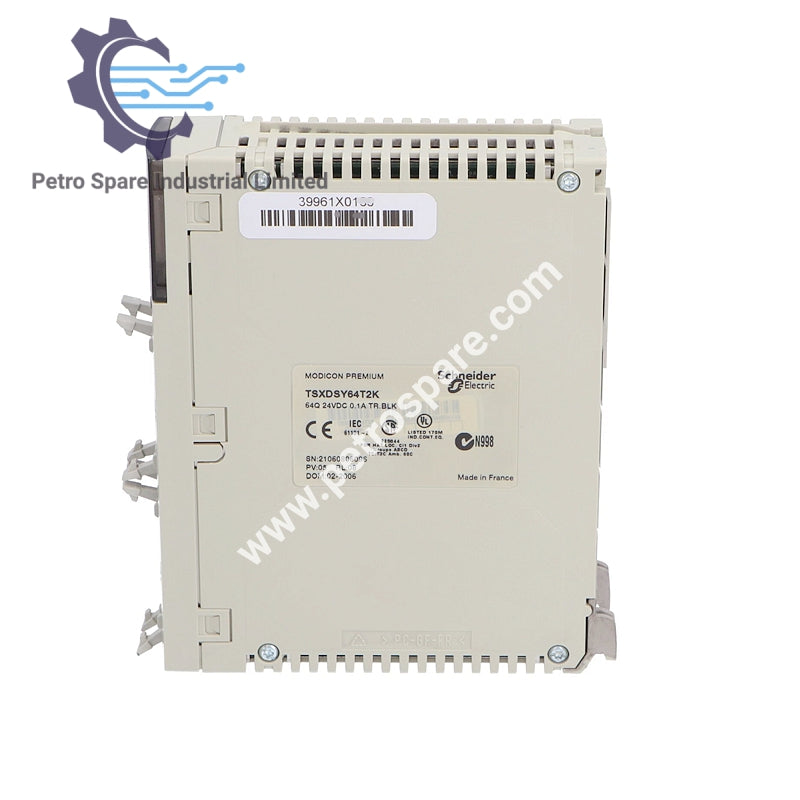

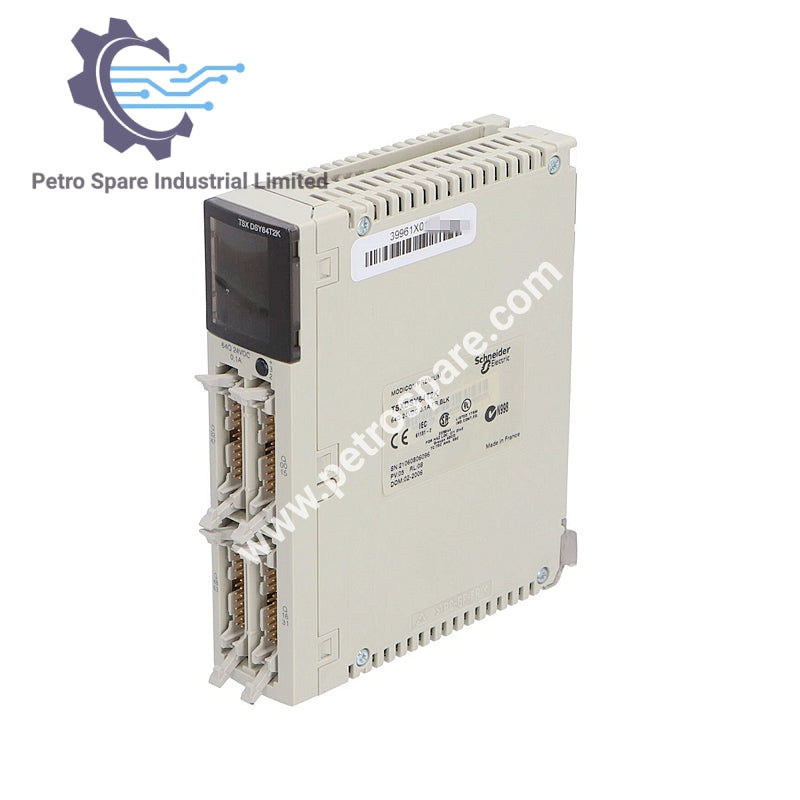

TSXDSY64T2K е дискретен изходен модул Schneider Modicon Premium с 64 защитени със солидно състояние изхода, предназначен за приложения с 24 V DC положителна логика с интегрирана защита от пренапрежение и късо съединение.

Идентичност

• Номер на част: TSXDSY64T2K

• Серия: Modicon Premium

• Тип: Модул за дискретен изход

• Изходи: 64

Характеристики на изхода

• Тип: Защитен със солидно състояние

• Обхват на напрежение: 19–30 V DC (24 V DC положителен, EN/IEC 61131-2)

• Ток на канал: 0.1 A

• Максимален ток на модул: 5 A

• Ток на изтичане: 0.1 mA при 30 V

• Остатъчно напрежение [Ures]: 1.5 V

• Време за реакция: 1.2 ms

• Паралелно свързване на изходите: До 3 максимално

• Максимално натоварване с волфрам: 1.2 W

• Минимална товарна импеданс: 220 Ω при състояние 1

Защита

• Пренапрежение: Транзил диод

• Обратна полярност: Диод с обратен монтаж

• Претоварване: Автоматично изключване

• Късо съединение: Автоматично изключване

• Съпротивление на изолация: > 10 MΩ при 500 V

Електрически характеристики

• Разсейване на мощност: 2.4 W + (0.1 W × брой изходи)

• Токова консумация: 155 mA при 5 V DC

• Връзка: 4 HE-10 конектора

• Формат на модула: Standard

• Маркировка: CE

Съвместимост

• Съвместими продукти: Dial and Power

Механични характеристики

• Нетно тегло: 0.36 kg (0.79 lb US)

---
