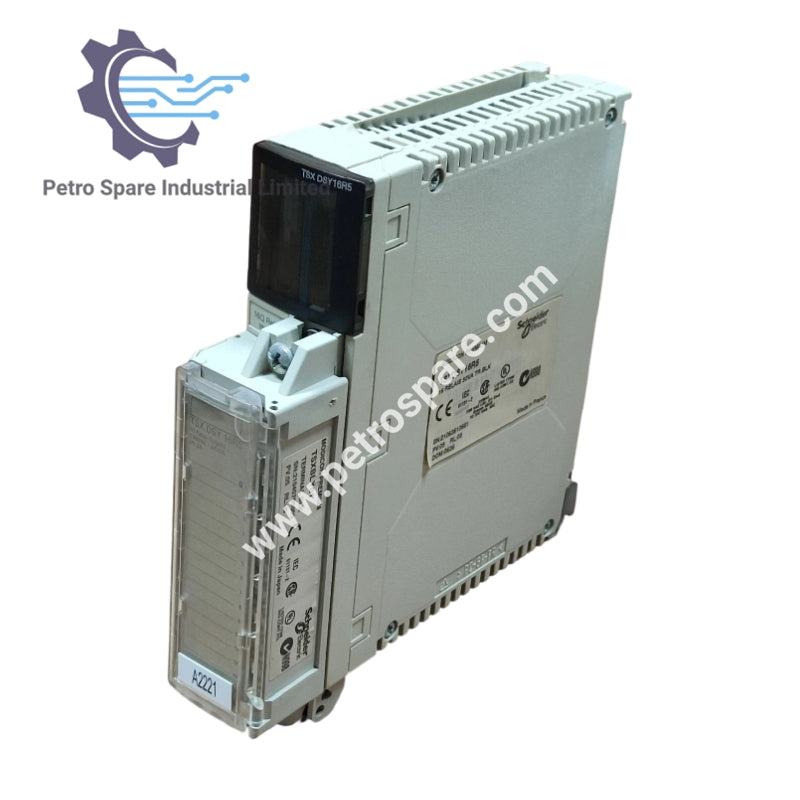

TSXDSY16R5

Преглед на продукта

TSXDSY16R5 е модул с дискретен изход от автоматизационната платформа Modicon Premium.

Технически характеристики

Изход

• Дискретни изходи: 16

• Тип: Реле, без защита

• Напрежение: 12–24 V DC (EN/IEC 61131-2), 10–34 V DC; 24–240 V AC, 20–264 V AC

• Контакти: 1 NO

• Време за реакция: <8 ms активиране, <10 ms деактивиране

• Защита от пренапрежение на изхода: AC чрез RC верига или MOV на всеки преконектор; DC чрез разрядна диода на всеки преконектор

• Защита от претоварване/късо съединение на изхода: 1 външен бърз предпазител на канал или група

Електрически

• Конвенционален ток в свободен въздух (Ith): 3 A

• Съпротивление на изолацията: >10 MΩ при 500 V

• Разсейване на мощност: 0.25 W + 0.2 W × брой изходи в състояние 1

• Токова консумация: 135 mA при 24 V DC шина, 80 mA при 5 V DC

• Електрическа връзка: Винтови клеми

• Формат на модула: Стандартен

Околна среда

• Работна температура: 0–60 °C

• Температура на съхранение: -25–70 °C

• Относителна влажност: 10–95% без кондензация (работа), 5–95% (съхранение)

• Работна надморска височина: 0–2000 m

• Диелектрична якост: 2000 V 50/60 Hz 60 s

• Степен на замърсяване: 2

• Степен на защита: IP20

• Защитно третиране: TC

Стандарти и сертификати

• Стандарти: EN/IEC 61131-2, UL 508, CSA C22.2 No 142, 213 (Клас I Деление 2 Групи A–D), 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC

• Сертификати: CE, ABS, BV, DNV, GL, LR, RINA, RMRS

• Съответствие: RoHS, REACh (без SVHC над прага)

Гаранция

• Период на гаранция: 18 месеца

---
