TI214

Преглед

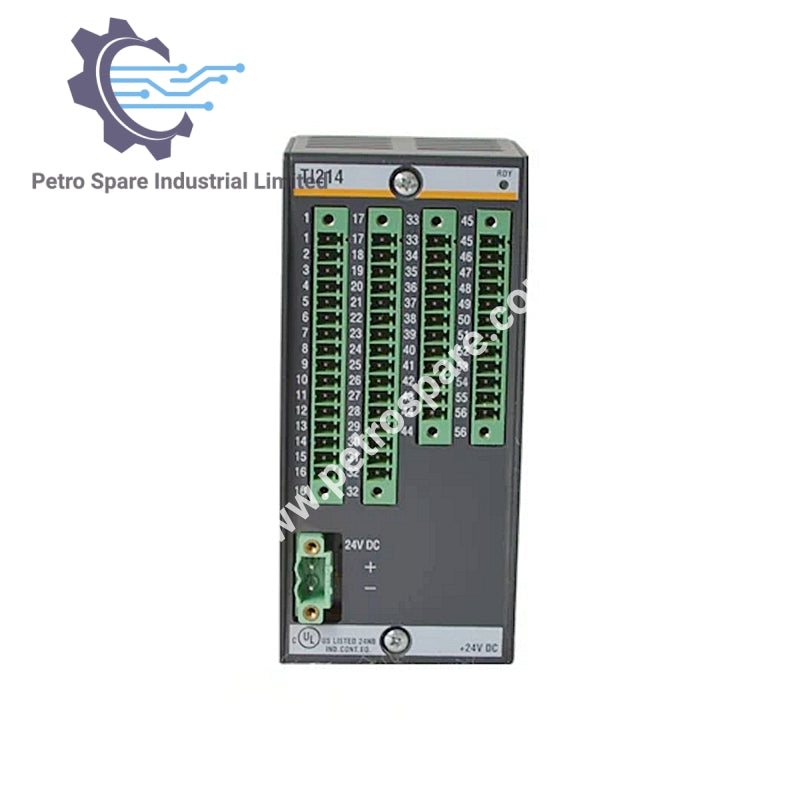

TI214 е входен модул за температура на Bachmann с 14 входа за Pt100/Pt1000 сензори и термодвойки тип J/K.

Входове и връзка

• Брой входове: 14

• Тип връзка: Pt100/Pt1000 (3-жичен или 2-жичен)

• Типове сензори: Термодвойки J или K (изолирани или неизолирани, DIN IEC584)

• Програмиране: Всеки вход може да бъде конфигуриран за различни типове сензори

Обхват на измерване

• Pt100/Pt1000: -100 до +800 °C

• Термодвойки J/K: -30 до +1000 °C

Електрически характеристики

• Постоянен ток (Pt сензор): 2 mA (Pt100), 200 µA (Pt1000)

• Цифрова резолюция: 14 бита (16-битово представяне)

• Стойност на LSB: 0.055 K (Pt100/Pt1000), 0.062 K (термодвойка -30 до +1000 °C)

• Базова точност:

  • 0.1% от обхвата на измерване при 25 °C (Pt100/Pt1000)

  • 0.15% от обхвата на измерване при 25 °C (термодвойки J/K)

Обработка на сигнала

• Входен филтър: Ниско пропускащ, 1-ви ред, честота на срез 17 kHz (3 dB)

• Време за преобразуване: 80 ms (16-кратно усредняване), 320 ms (64-кратно усредняване)

• Линеаризация на термодвойката: Полиномиална според IEC60584 Част 1 (типове J/K)

---
