6ES7215-1AG40-0XB0

Преглед на продукта

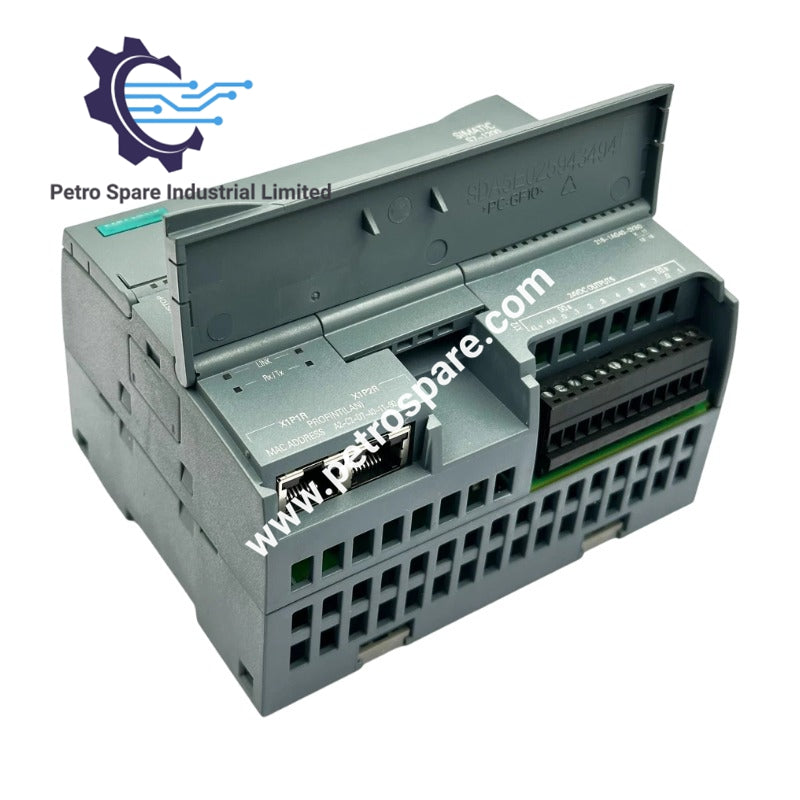

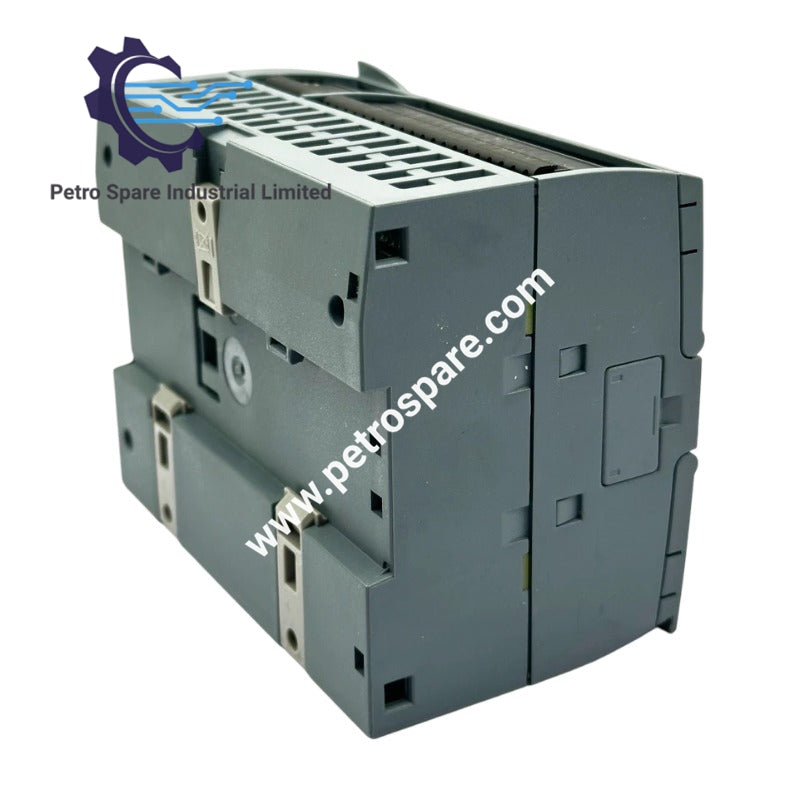

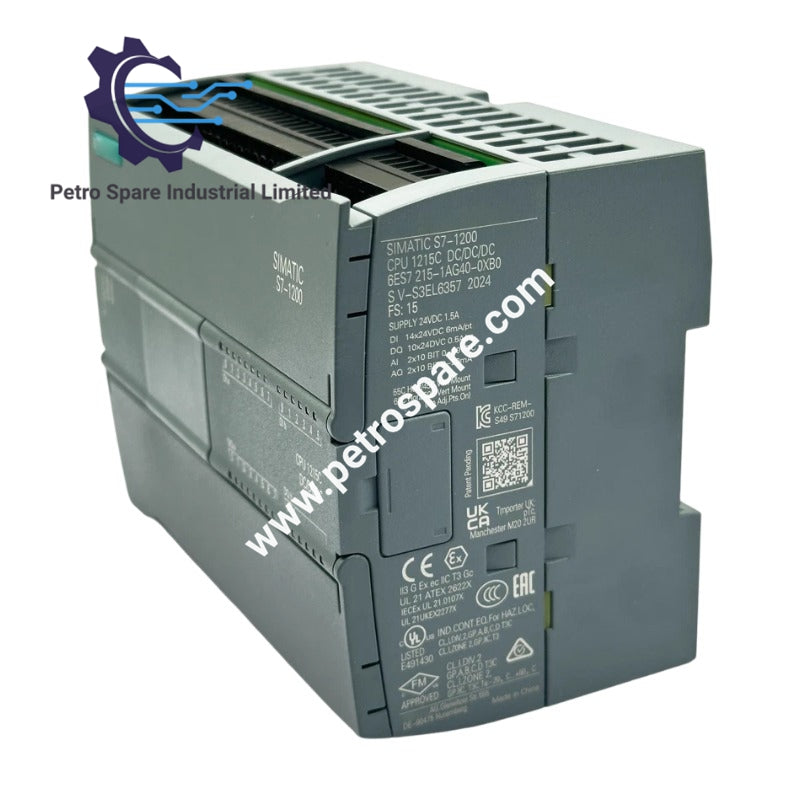

6ES7215-1AG40-0XB0 е компактният контролер SIMATIC S7-1200 CPU 1215C с конфигурация DC/DC/DC, двойни PROFINET портове и интегрирани входове/изходи, предназначен за компактни контролни приложения.

Технически характеристики

Захранващо напрежение
• Номинална стойност (DC): 24 V DC
• Работен диапазон (DC): 20.4–28.8 V DC
• Защита срещу обратна полярност: Да

Входен ток
• Номинална консумация: 500 mA (само CPU)
• Максимална консумация: 1500 mA (CPU с разширителни модули)
• Пиков ток (макс.): 12 A при 28.8 V DC
• I²t: 0.5 A²·s

Електрически характеристики
• Загуба на мощност (типична): 12 W
• Изходен ток на шината: до 1600 mA при 5 V DC

Памет за зареждане
• Интегрирана: 4 MB
• Разширяема: Поддръжка на SIMATIC памет карта

Конфигурация на входове/изходи
• Цифрови входове: 14 × 24 V DC
• Цифрови изходи: 10 × 24 V DC, 0.5 A
• Аналогови входове: 2 × 0–10 V DC
• Аналогови изходи: 2 × 0–20 mA DC

Комуникация
• Интерфейси: 2 × PROFINET портове

Фърмуер и инженеринг
• Версия на фърмуера: V4.6
• Инженерен софтуер: STEP 7 V18 или по-нова версия

---
