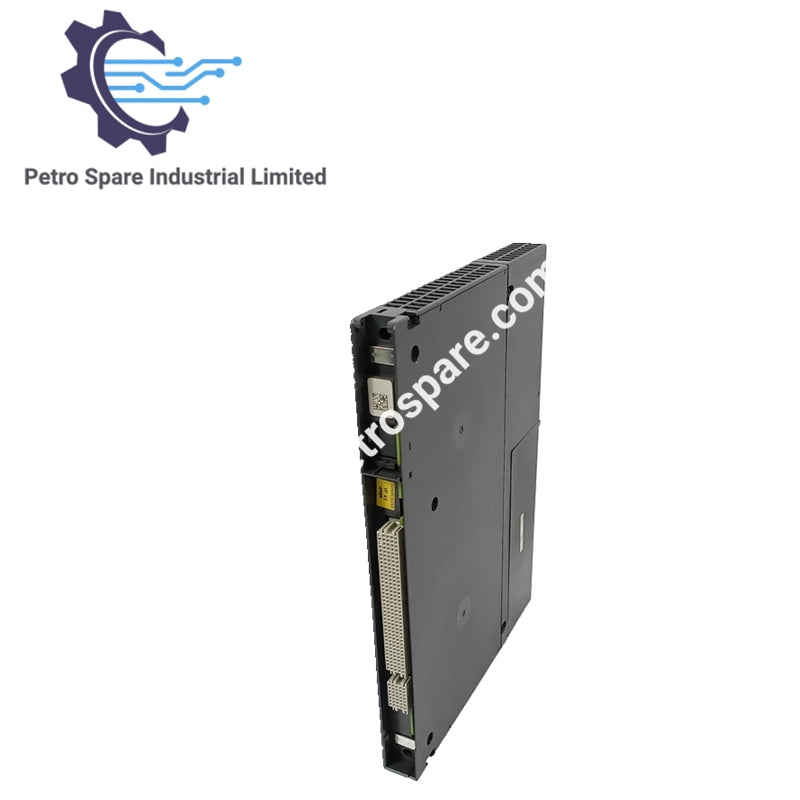

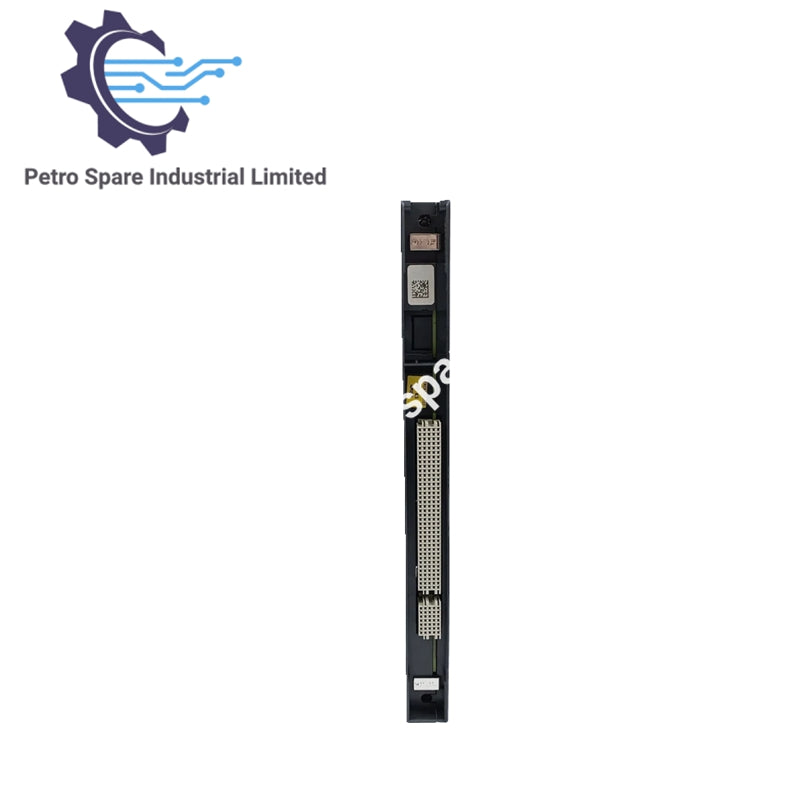

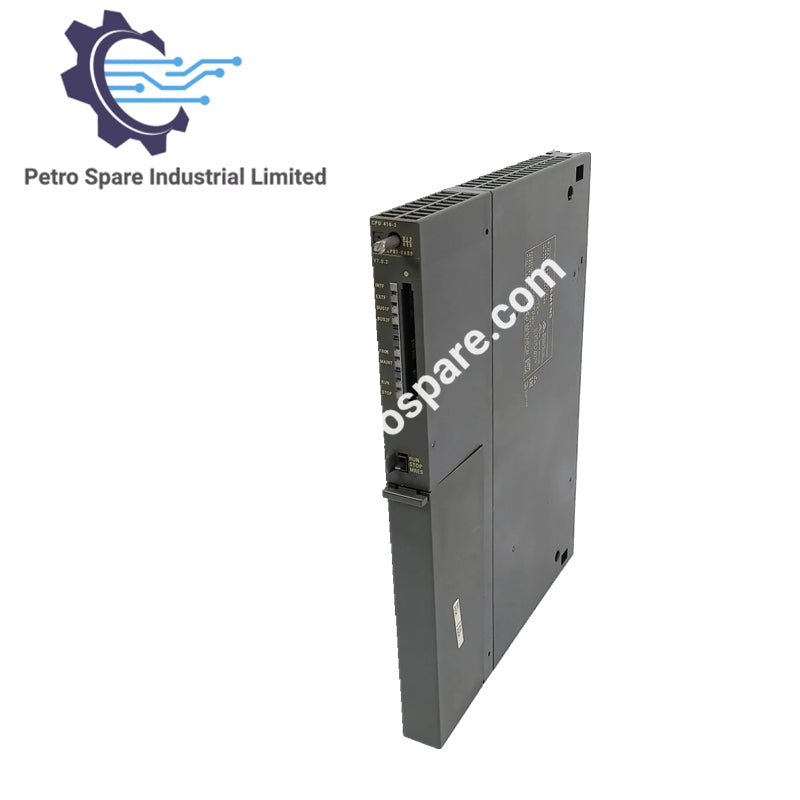

6ES7416-2XP07-0AB0

Преглед

• Модел: 6ES7416-2XP07-0AB0

• Тип: SIMATIC S7‑400 Централен процесор (CPU 416‑2)

• Приложение: Високопроизводителен CPU за големи автоматизационни системи, поддържащ PROFIBUS DP и MPI интерфейси

Общи спецификации

• Обозначение на типа продукт: CPU 416‑2

• HW функционален статус: 01

• Версия на фърмуера: V7.0

• Изохронен режим: Поддържа се (само за PROFIBUS)

• Инженерен софтуер: STEP 7 V5.4 или по-нова с HSP 261

• Конфигурация в RUN (CiR): Поддържа се

  • Време за синхронизация (основно натоварване): 100 ms

  • Време за синхронизация на I/O байт: 10 µs

Електрически характеристики

• Захранващо напрежение: Чрез системно захранване

• Входен ток:

  • От шинен гръб 5 V DC: типично 0.9 A, макс. 1.1 A

  • От шинен гръб 24 V DC: макс. 300 mA (150 mA на DP интерфейс)

  • От интерфейс 5 V DC: макс. 90 mA (на DP интерфейс)

• Загуба на мощност: типично 4.5 W, макс. 5.5 W

Памет

• Тип: RAM

• Работна памет: 8 MB (4 MB програма, 4 MB данни)

• Памет за зареждане:

  • FEPROM разширяема с карта памет (макс. 64 MB)

  • Интегрирана RAM: макс. 1 MB

  • RAM разширяема с карта памет (макс. 64 MB)

Производителност на CPU

• Операции с битове: 12.5 ns (типично)

• Операции с думи: 12.5 ns (типично)

• Аритметика с фиксирана запетая: 12.5 ns (типично)

• Аритметика с плаваща запетая: 25 ns (типично)

Механични спецификации

• Ширина: 25 mm

• Височина: 290 mm

• Дълбочина: 219 mm

• Тегло: Прибл. 700 g

---
