6DD1682-0CC0

Преглед

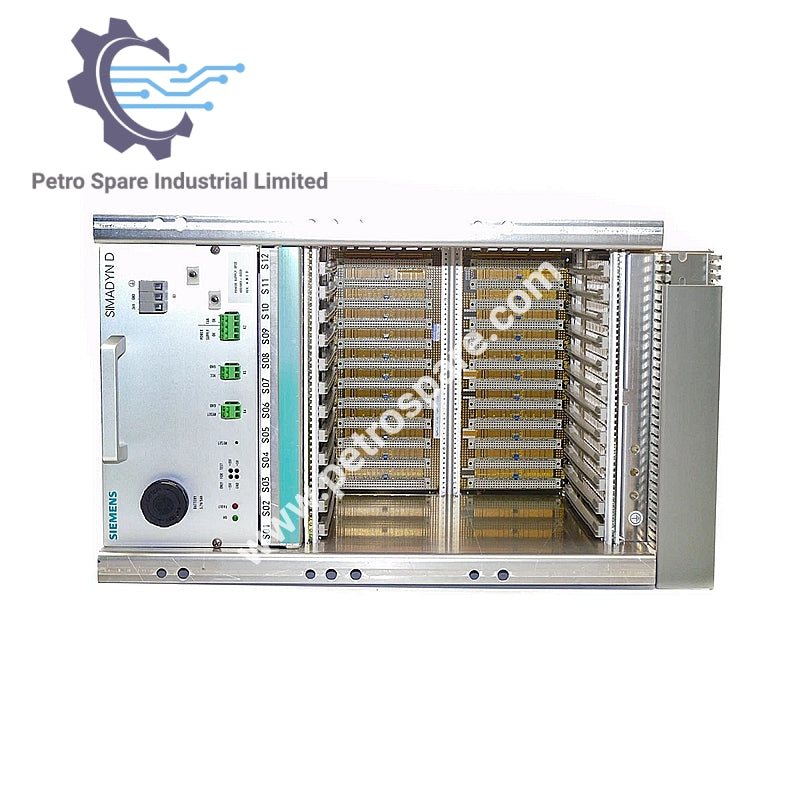

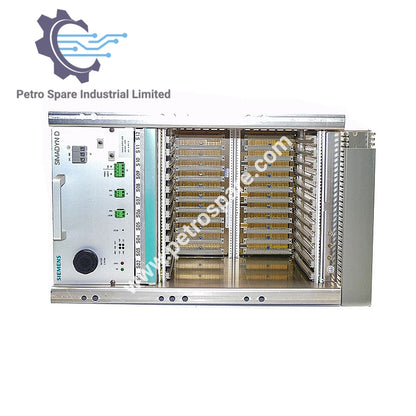

6DD1682-0CC0 е Siemens SIMADYN D подрамка с интегриран захранващ блок SP22, вентилаторно охлаждане и поддръжка за 12 модула.

Електрически спецификации

• Захранващо напрежение: 24 V DC

• Тип захранване: SP22

• Вентилатор: Да

• Шини на задната платка: L шина, C шина (захранване и пренос на данни)

• Линеен филтър: Ограничение на радиочестотно смущение до клас A (VDE 0871)

Капацитет

• Брой слотове: 12

• Формат на модула (В × Д): 233.4 × 220 мм²

Индикатори и контроли

• Зелен LED: Безгрешна работа

• Червен LED: Състояние на повреда

• Опции за нулиране:

  • Натискане на бутона за нулиране

  • Свързване на щифтове 1 и 2 на конектор X4

Батерия и връзки

• Отделение: Вътрешна резервна батерия

• Връзка за захранващо напрежение: Винтов/щепселен терминал X1

• Връзка за външна батерия: Винтов/щепселен терминал X3 (по избор)

---
