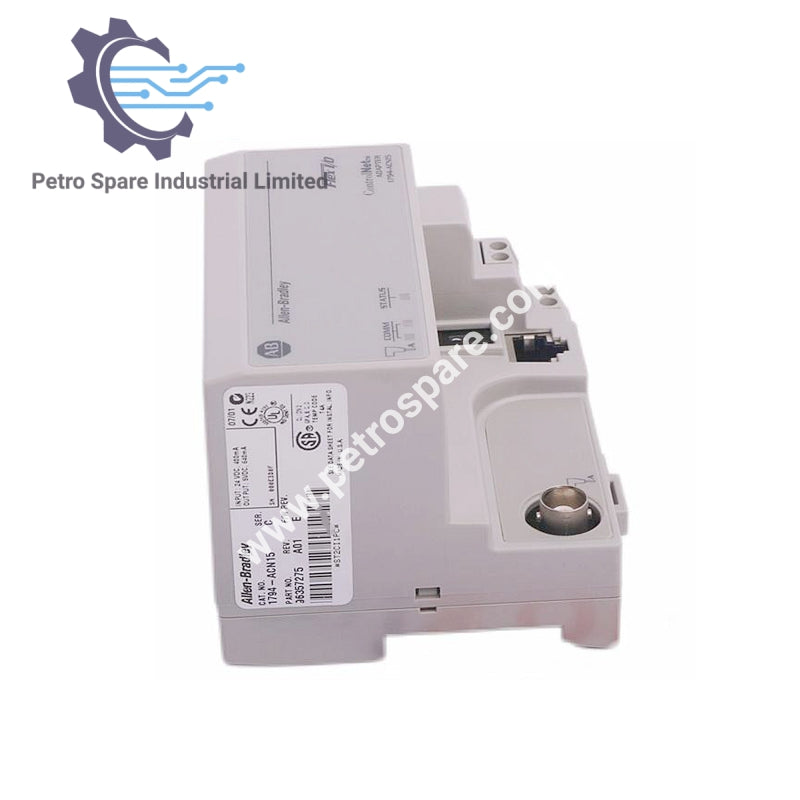

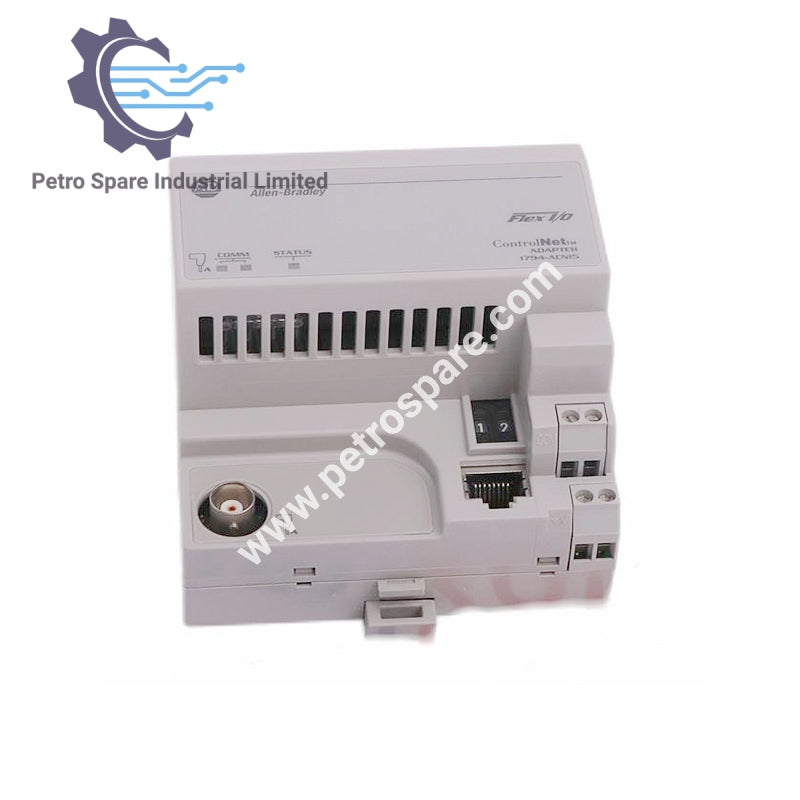

1794-ACN15

Описание

• Продуктов №: 1794-ACN15

• Тип: адаптерен модул ControlNet

• Производител: Allen‑Bradley (Rockwell Automation)

Физически данни

• Тегло: 0.50 lbs (0.23 kg)

• Монтаж: DIN шина; панелен монтаж

Електрически характеристики

• Напрежение: 24 V DC

• Диапазон на входното напрежение: 19.2–31.2 V DC

• Разсейвана мощност: макс. 4.6 W при 19.2 V DC

• Консумиран ток: макс. 450 mA

• Изходен ток на Flexbus: макс. 640 mA

• Изолационно напрежение: 850 V DC

• Пусков ток: 23 A за 2 ms

Комуникация

• Комуникационен порт: един ControlNet

• Скорост на комуникация: 5 Mbps

• Индикатори: Comm A (червен/зелен); Comm B (червен/зелен); I/O Status (червен/зелен)

• Кабел DeviceNet: Belden RG‑6/U или еквивалентен

• Размер на проводника:

  • Единичен проводник: 0.33–2.5 mm² (22–12 AWG), плътен или многожилен меден, с номинална температура ≥75 °C, изолация ≤1.2 mm

  • Двоен проводник: 0.33–1.3 mm² (22–16 AWG), плътен или многожилен (без смесване), меден, с номинална температура ≥75 °C, изолация ≤1.2 mm

Условия на околната среда

• Работна температура: 0–55 °C (32–131 °F)

• Температура на съхранение: −40–85 °C (−40–185 °F)

• Вибрации: 5 g при 10–500 Hz съгласно IEC 60068‑2‑6

• Удар при работа: пиково ускорение 30 g, продължителност на импулса 11 (+1) ms

---
