1606-XLP100E

Преглед

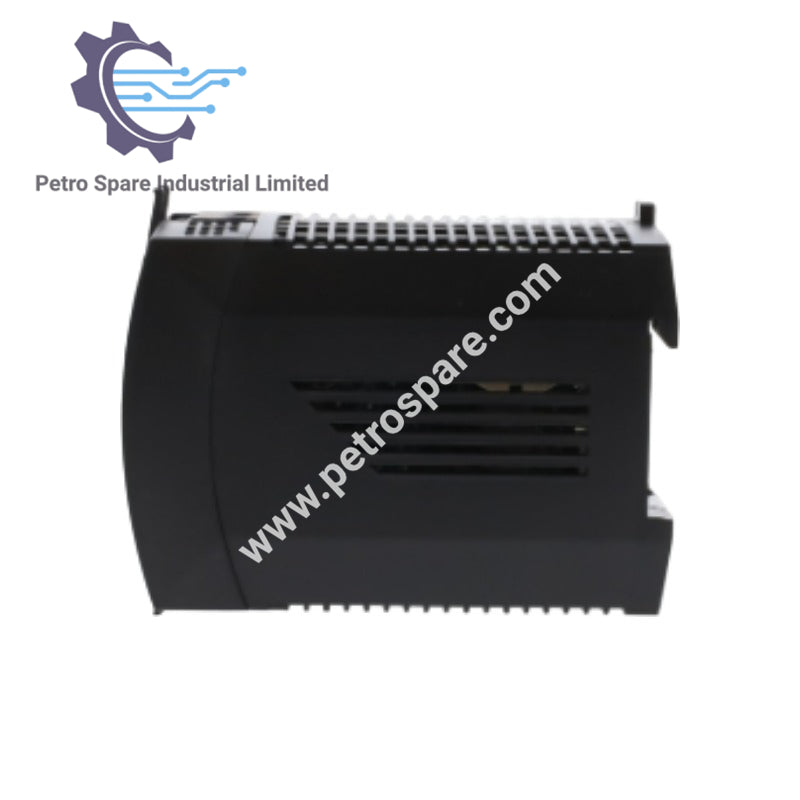

1606-XLP100E Allen-Bradley Basic Power Supply е компактен блок за монтаж на DIN шина, който осигурява регулирано изходно напрежение 24 VDC до 4 A, проектиран за малки до средни автоматизационни натоварвания с висока ефективност и дълъг експлоатационен живот.

Входни характеристики

• Входно напрежение AC: 100–120 V / 220–240 V AC (автоматичен избор), 47–63 Hz

• Разширен обхват: 85–132 V AC / 184–264 V AC, 220–375 V DC

• Входен ток: < 2.1 A при 100 V AC / < 1 A при 220 V AC (100 W изход)

• Защита с предпазител: Вътрешен предпазител (не е достъпен), не се изисква външна защита

• Имунитет към преходни напрежения: VDE 0160 / W2 (750 V / 1.3 ms)

Изходни характеристики

• Изходно напрежение: 24 V DC (регулируемо до 24.5 V)

• Номинален изходен ток: 4 A

• Номинална изходна мощност: 100 W

• Вълново напрежение: ≤ 100 mVpp (широчина на честотната лента 20 Hz–20 MHz)

• Време на задържане:

  • 40 ms при 230 V AC, 24.5 V / 4.2 A

  • 20 ms при 196 V AC, 24.5 V / 4.2 A

  • 20 ms при 100 V AC, 24.5 V / 4.2 A

Работни характеристики

• Ефективност (типична): ~90% при 230 V AC, 24.5 V / 4.2 A

• Загуби (типични): ~11.4 W при 230 V AC, 24.5 V / 4.2 A

• MTBF: ~500,000 ч (SN 29500, Tamb = +40 °C)

Конструкция / Механика

• Корпус: Здрав пластмасов, IP20, патентован дизайн на вентилационната решетка

• Размери (Ш × В × Д): 73 × 75 × 103 мм (+ DIN шина), дълбочина с клеми 98 мм

• Тегло: 360 г

• Монтаж: Закрепване на DIN шина (TS35/7.5 или TS35/15), демонтаж без инструменти

• Охлаждане: Естествена конвекция, препоръчителен 25 мм отстъп от вентилационните страни

• Свързвания: Клеми с пружинен захват, устойчиви на вибрации, без нужда от поддръжка

• Дължина на оголване на проводника: Препоръчително 6 мм

---
