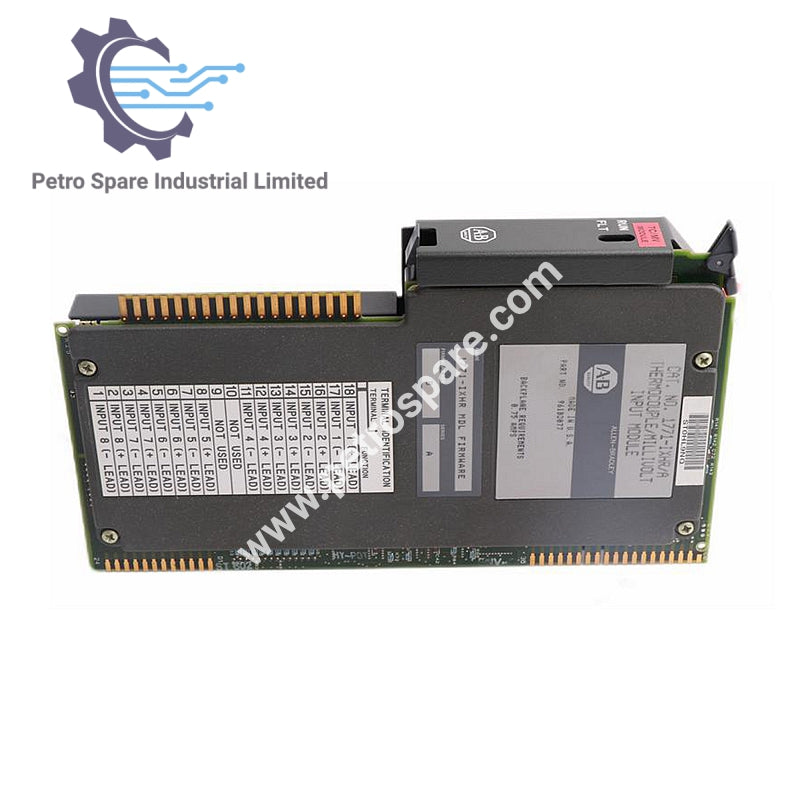

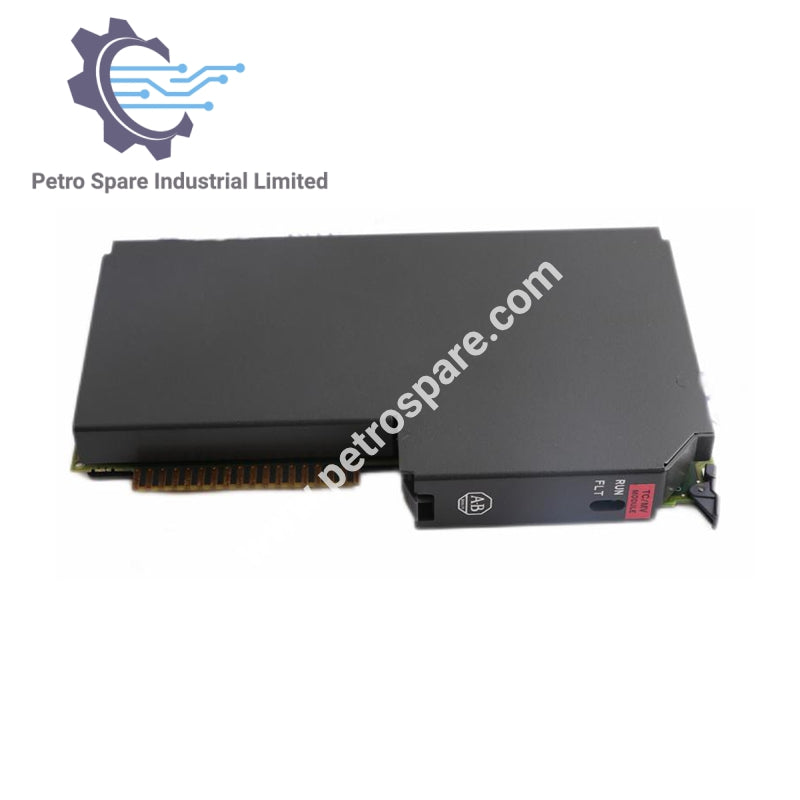

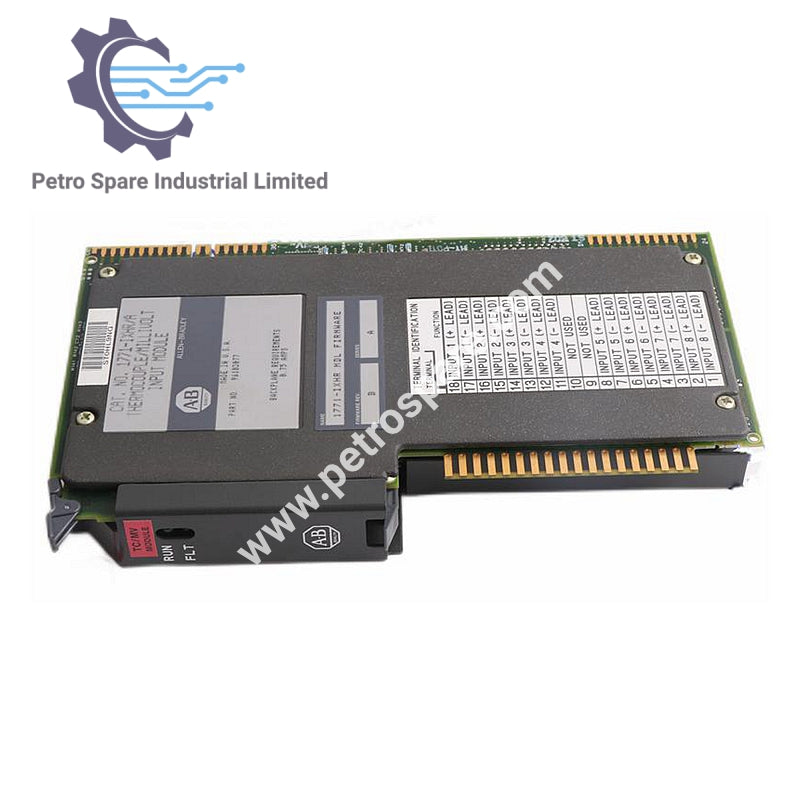

1771-IXHR

Общ преглед на продукта

1771-IXHR е високорезолюционен входен модул за термодвойки/миливолти Allen-Bradley, предназначен за прецизни измервания на температура и миливолти в системи PLC-3 и PLC-5.

Идентификация на модула

• Модел: 1771-IXHR

• Тип продукт: Входен модул за термодвойки/миливолти

• Клас: Модул за програмируем логически контролер

• Производител: Allen-Bradley Rockwell

• Брой канали: 8 точки

• Резолюция: Висока

Спецификации на входовете

• Брой входове: 8 (всички от един и същ тип) или по 4 от 2 различни типа

• Линеаризация на термодвойката: Стандарт IPTS-68, NBS MN-125

• Диапазон на компенсация на студения спай: 0…60 °C

• Точност: ±0,5 °C

• Температурна скала: Избираема °C или °F

• Резолюция на входа: 3,2328 µV

• Резолюция на дисплея: 0,1 °C, 0,1 °F; или 1,0 µV, 10 µV

Електрически характеристики и характеристики на изолацията

• Изолация на входовете: 1000 V пикова стойност (между входовете, между входа и общата точка, между входа и задната шина)

• Потискане на синфазни сигнали: 120 dB при 60 Hz, до 1000 V пикова стойност

• Синфазен импеданс: >10 MΩ

• Потискане на нормален режим: 60 dB при 60 Hz над +100 mV

• Защита от пренапрежение на входа: 120 V rms непрекъснато

• Откриване на отворен вход: Излизане извън диапазона за <10 секунди

Свързване и данни

• Входни връзки: 18-клемно свързващо рамо (кат. № 1771-WI)

• Формат на данните: Двоичен код в допълнение до 2

Калибриране

• Автоматично калибриране: Отместване и усилване

• Ръчно калибриране: Регулиране на нулевото отместване и усилването за всеки канал чрез програмния терминал

• Проверка: Препоръчва се на всеки шест месеца за поддържане на точността

Съвместимост

• Местоположение в I/O шасито: Всеки единичен слот за I/O модул

• Съвместимост с процесори: Процесори от семейството PLC-3 или PLC-5, използващи структура 1771 I/O и блоков трансфер

• Забележка: Не се препоръчва за процесори от семейството PLC-2

Експлоатационни характеристики на околната среда

• Работна температура: 0…60 °C (32…140 °F)

• Скорост на промяна: Промени в околната температура >0,5 °C/мин могат временно да влошат работата

• Температура на съхранение: -40…85 °C (-40…185 °F)

• Относителна влажност: 5…95% (без кондензация)

---
