1766-L32AWA

Преглед

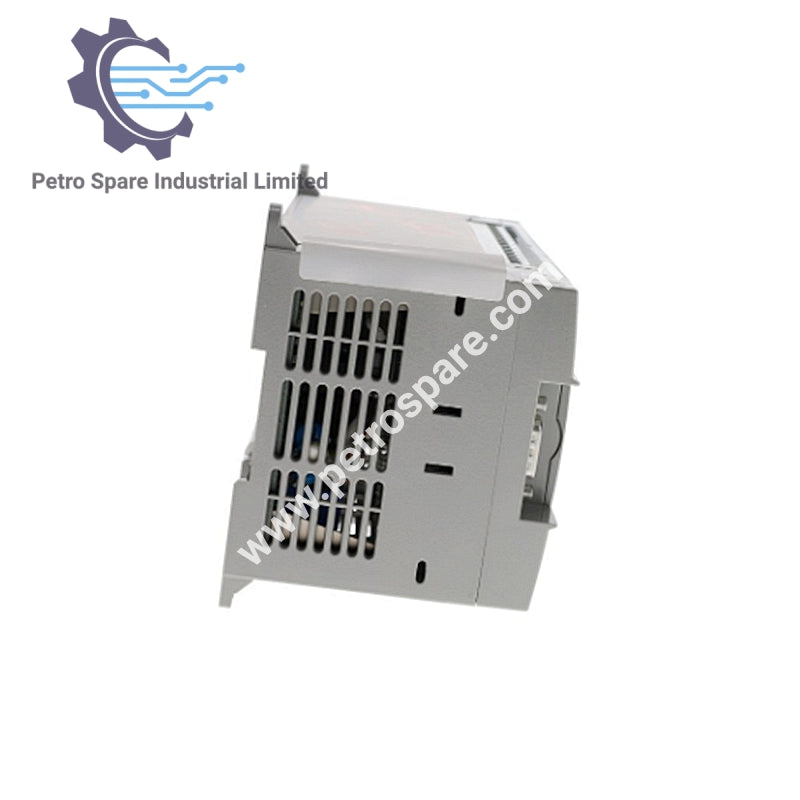

1766-L32AWA е контролер Allen-Bradley MicroLogix 1400 с 32 входно-изходни точки, вграден RTC, LCD дисплей и универсални комуникационни интерфейси за индустриална автоматизация.

Идентификация

• Номер на част: 1766-L32AWA

• Тип: Контролер

• Семейство: MicroLogix 1400

• Тегло: 0.91 кг (2.00 lbs)

Конфигурация на входно-изходните точки

• Общо входно-изходни точки: 32

• Дигитални входове: 20 × 120 V AC

• Аналогови входове: 2

• Релейни изходи: 12

• Брой канали: 20 IP, 12 OP

Електрически данни

• Работно захранване: 110–240 V AC

• Захранване: 100/240 V AC

• Работна честота: 47–63 Hz

• Консумация на енергия: 100 VA

• Пусков ток (120 V AC): 25 A за 8 ms

• Пусков ток (240 V AC): 40 A за 4 ms

Функционални характеристики

• Памет: 20 KB

• Характеристика: Вграден реално-времеви часовник (RTC)

• Дисплей: Вграден LCD екран

Комуникация

• Интерфейси: Ethernet, RS-232, RS-485

• Портове: 1 × RS232/RS485, 1 × Ethernet, 1 × RS232

• Поддържани протоколи (Сериен): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Поддържани протоколи (Ethernet): Ethernet I/P, DNP3, MODBUS TCP/IP

---
