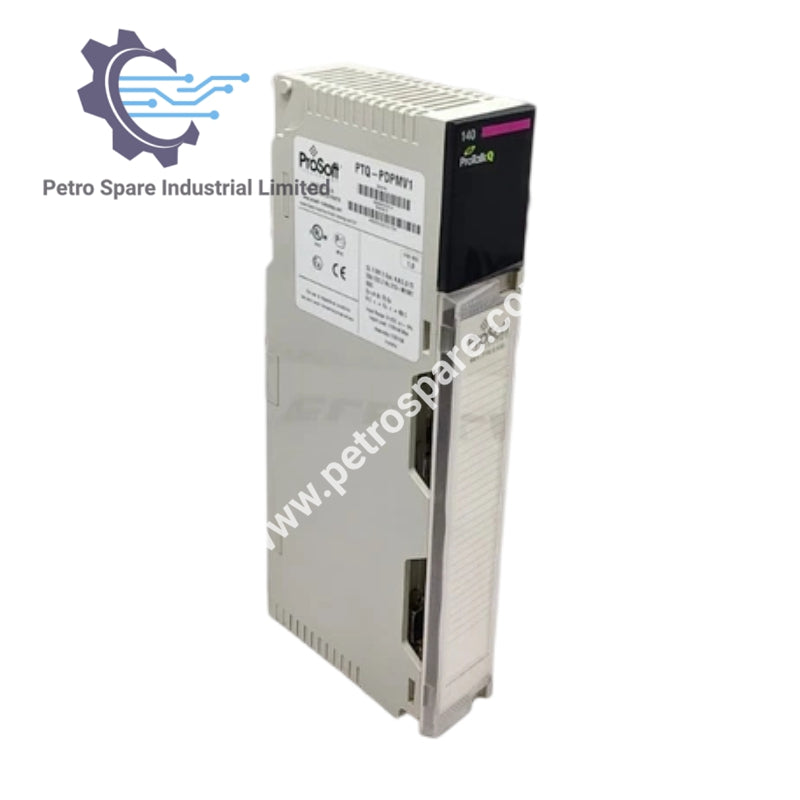

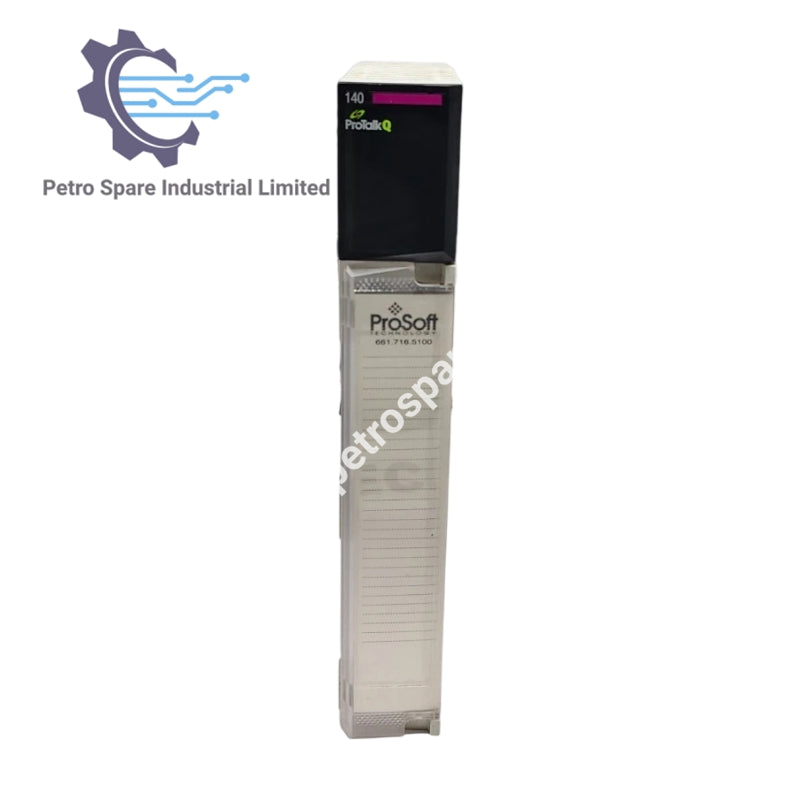

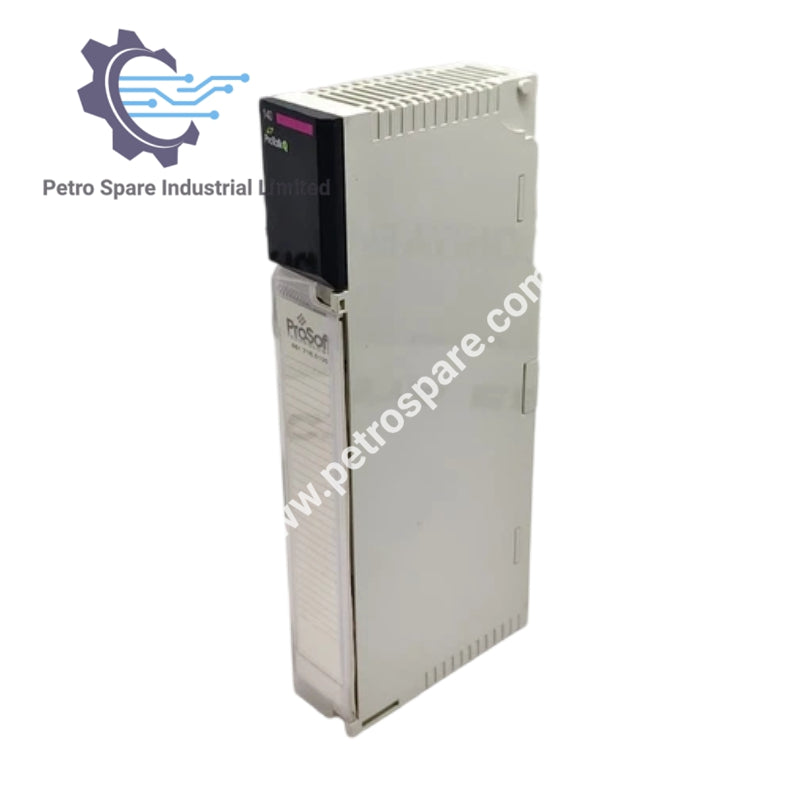

PTQ-PDPMV1

Преглед на продукта

 PTQ-PDPMV1 е PROFIBUS DP главен мрежов интерфейсен модул за платформата Quantum.

Технически характеристики

• Токова натовареност на шината: максимум 1100 mA при 5 Vdc ± 5%
• Работна температура: 0°C до 60°C (32°F до 140°F)
• Температура на съхранение: -40°C до 85°C (-40°F до 185°F)
• Относителна влажност: 5% до 95% (без кондензация)
• Вибрации: Синусоидални вибрации 4–100 Hz във всяка от трите ортогонални оси
• Удар: 30 g, 11 mSec във всяка от трите ортогонални оси
• Размери (ВxШxД): Прибл. 250 x 103.85 x 40.34 мм (9.84 x 4.09 x 1.59 инча)
• LED индикатори: Статус на модула, статус на трансфер по шината, активност на сериен порт, сериен статус и грешка, операции на главния статус, прекъсване на комуникацията в мрежата, задържане на главния токен, конфигурация на главната база данни
• Портове за отстраняване на грешки/конфигурация:
 • Конфигурационен сериен порт (PRT1) DB-9M, съвместим с PC RS-232, без хардуерно управление на потока
 • Конфигурационен Ethernet порт RJ45 с LED индикатори за връзка и активност
• Приложен порт: PROFIBUS главен порт DB-9F, оптично изолиран RS-485, LED индикатори за готовност/работа/грешка/токен
