NP1L-RS5

Преглед

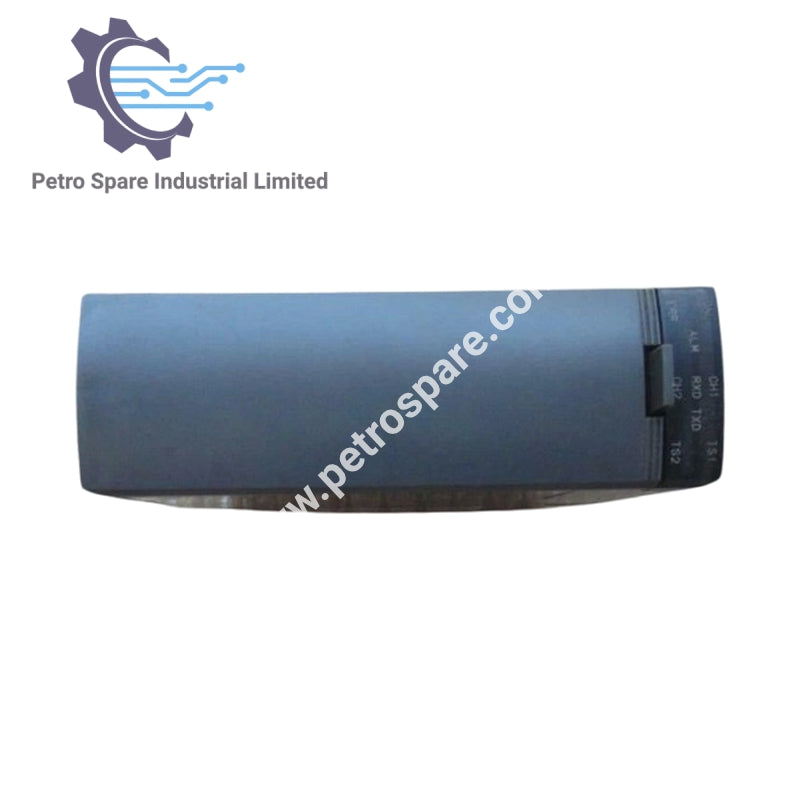

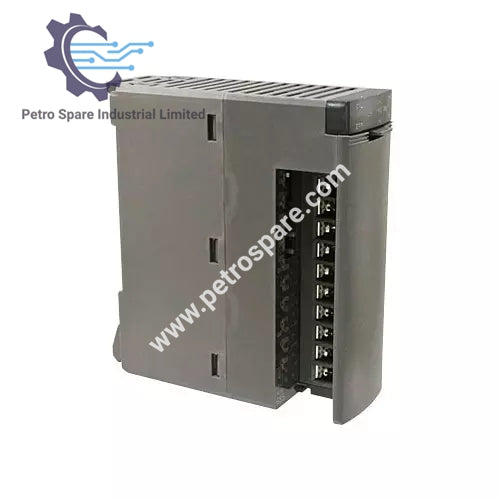

Fuji Electric NP1L-RS5 е модул за обща комуникация, предназначен за интеграция с програмируеми контролери Fuji Electric. Той осигурява комуникационни канали RS‑485 с избираеми дуплекс режими и поддържа гъвкави скорости на предаване и разстояния за индустриални автоматизационни системи.

Конфигурация на шината

• SX шина модули: Макс. 16 на конфигурация (Клас B)

Комуникация

• Порт: RS‑485, 2 канала

• Метод: Пълен дуплекс или половин дуплекс (избира се софтуерно)

• Синхронизация: Стартиране-спиране синхронна трансмисия

• Скорост: 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 bps

• Разстояние: ≤ 1 км (при ≤ 19.2 kbps)

Свързаност на модула

• Свързващи модули: Макс. 31

• Номер на станция: 0 до F

• Метод на свързване: Отделящ се винтов терминален блок (M3), 20 полюса

• Протокол: Приложна програма (FB) в CPU модула; Непроцедурен FB (включен D300win), FA пакет по избор

Електрическа изолация

• Метод: Фотокуплър

• Диелектрична якост: 445 V AC, 1 минута (между щифтовете на I/O конектора и рамковия заземител)

• Съпротивление на изолацията: ≥ 10 MΩ с 500 V DC мегер (между щифтовете на I/O конектора и рамковия заземител)

Инсталация

• Зает слот: 1 слот

• Вътрешна консумация на ток: 24 V DC, 110 mA или по-малко

Физически характеристики

• Маса: Приблизително 190 г

---
