IS200ICBDH1ACB

Общ преглед

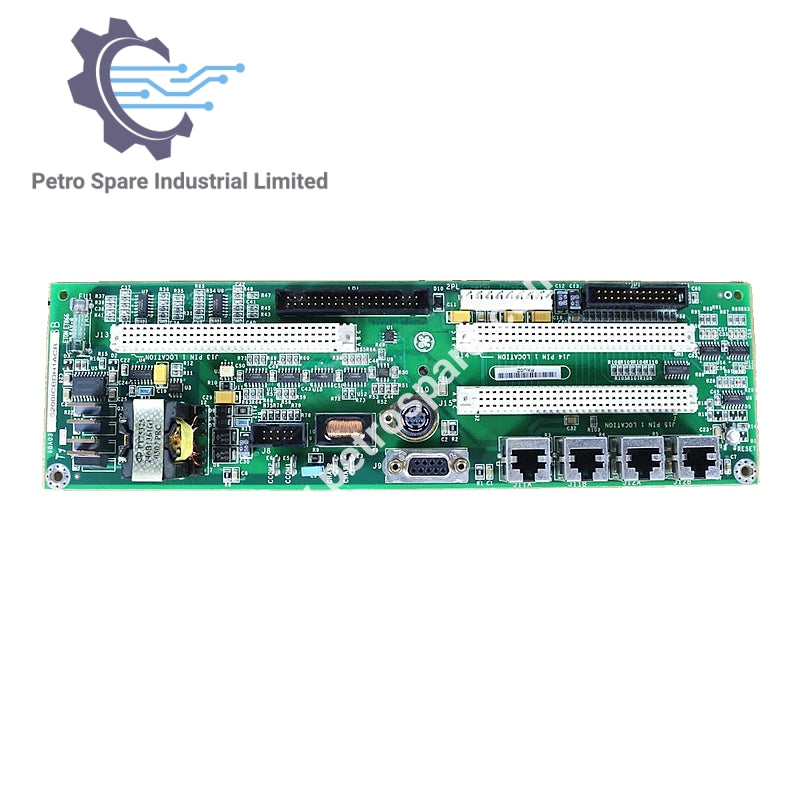

IS200ICBDH1ACB е иновационна контролна платка на General Electric Mark VI, предназначена за системи за управление на турбини. Тя представлява тясна правоъгълна печатна платка без лицев панел, с конформно покритие за повишена защита и множество конекторни интерфейси за интегриране в системата.

Идентификация на модула

• Модел: IS200ICBDH1ACB

• Тип продукт: Иновационна контролна платка

• Серия: Система за управление на турбини Mark VI

• Производител: GE General Electric

Конектори и интерфейси

• Конектори за задната платка: 3 женски конектора, всеки с обозначен Pin 1

• Жак конектори: 4 женски конектора (J11A, J11B, J12A, J12B)

• D-Sub конектор: 1 × 9-пинов женски (J9)

• Mini-DIN конектор: 1 × 8-пинов женски (J10)

• Stab-On конектори: 4 (Chas1, Chas2, CCom1, CCom2)

• Вертикални пинови конектори: 4 мъжки конектора с от 9 до 40 пина

---
