Преглед на продукта

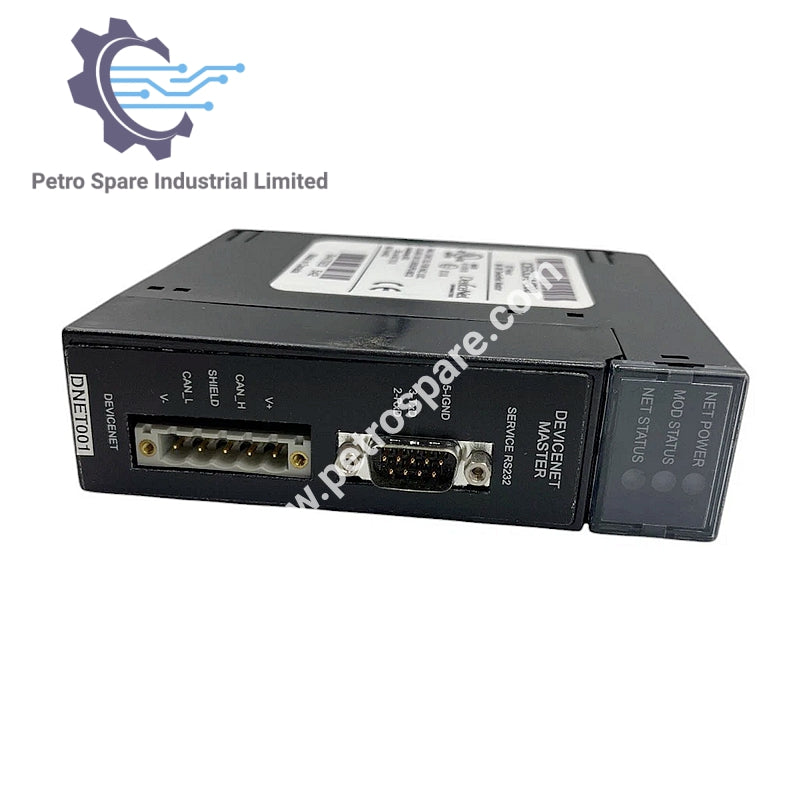

IC693DNM200 е главен модул DeviceNet от GE Fanuc за Series 90-30 и PACSystems RX3i.
Мрежова съвместимост
-
Поддържана мрежа: DeviceNet
-
Макс. брой подчинени устройства: 63
-
I/O връзки на подчинено устройство: 2
-
Обмен на данни с подчинено устройство: 255 входни / 255 изходни байта
-
Общ обмен на данни с главния модул: 3972 входни / 3972 изходни байта
Комуникация
-
Портове: 1 терминал DeviceNet, 1 сервизен порт
-
Скорости на предаване: 125K, 250K, 500K
-
Режими на свързване: анкета, стробиране, цикличен, COS I/O
-
Време за реакция ВКЛ./ИЗКЛ.: макс. 0,5 ms
Електрически характеристики
-
Номинално напрежение: 12–24 VDC, положителна логика
-
Изходен ток: 0,5 A на точка
-
Пад на напрежение във включено състояние: 0,3 V
-
Пусков ток: 5,4 A за 10 ms
-
Консумация на ток от задната платка: 450 mA при 5 VDC, типично
Физически характеристики и условия на околната среда
-
Ширина на модула: Един слот
-
Работна температура: 0–60°C (32–140°F)
-
Монтаж: Всеки слот на Series 90-30 с изключение на 0 и 1
