Общ преглед

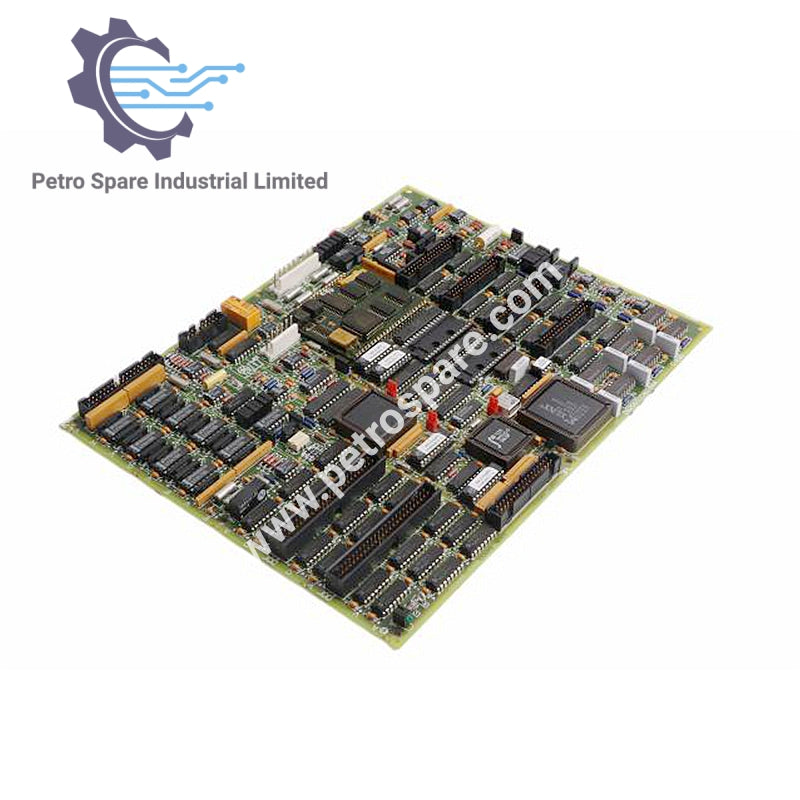

DS200TCCAG1B е обща аналогова платка за входове/изходи за серията GE Mark V.
Хардуерна конфигурация
-
Джъмпери: J1 (активиране/деактивиране на RS232), JP2 (изключване на осцилатора за тестване), JP3 (фабричен тест)
Софтуерна конфигурация
-
Настройки на входовете/изходите: Термодвойки, RTD, входове/изходи 4–20 mA, напрежението/токът на вала се задават чрез редактора за конфигуриране на входове/изходи на HMI
Входна схема 4–20 mA
-
Източник на входа: Клемна платка CTBA чрез конектор JBB
-
Функция: Измерва спада на напрежението и изпраща токов сигнал към I/O Engine чрез конектор 3PL
Изходна схема 4–20 mA
-
Предназначение на изхода: Клемна платка CTBA чрез конектор JAA
-
Функция: Управлява изходи 4–20 mA към приборите
RTD схема
-
Източник на входа: Клемна платка TBCA чрез конекторите JCC и JDD
-
Функция: Захранва RTD, измерва промените в напрежението при промяна на температурата, мащабира и предава сигналите чрез конектор 3PL
