NP1Y32T09P1

Преглед

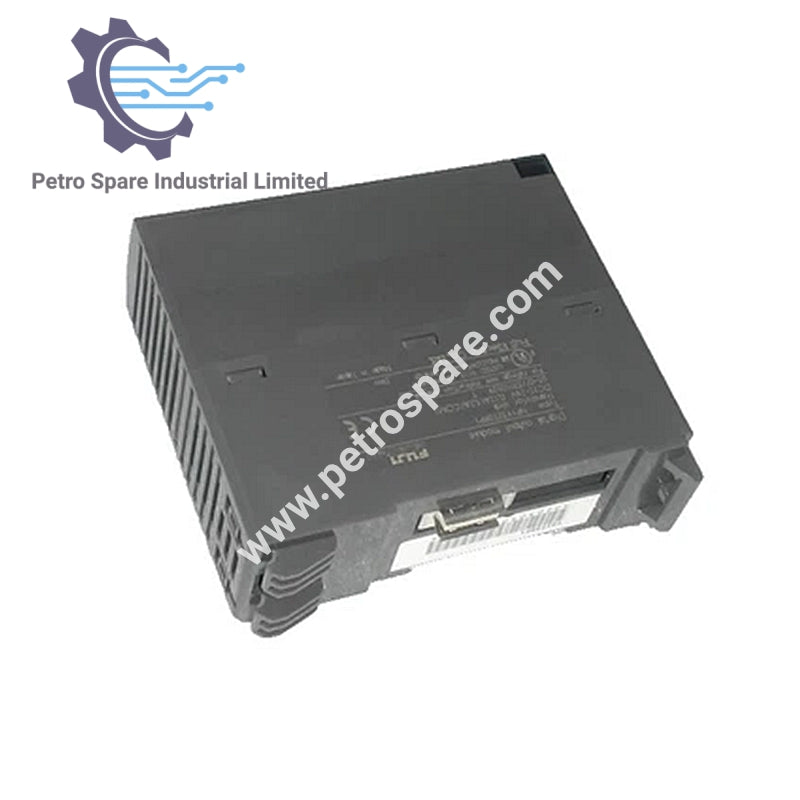

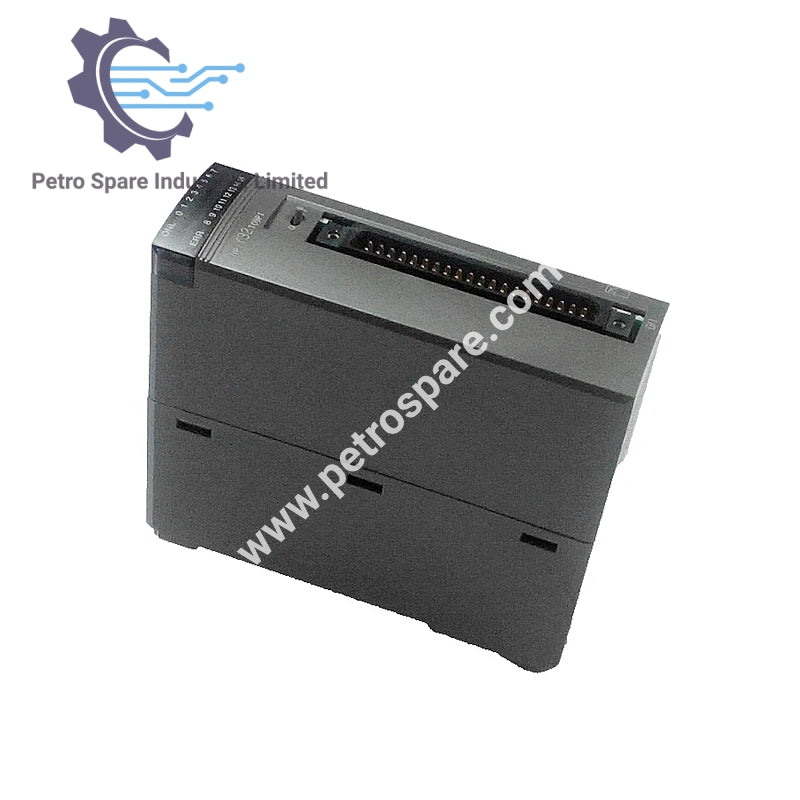

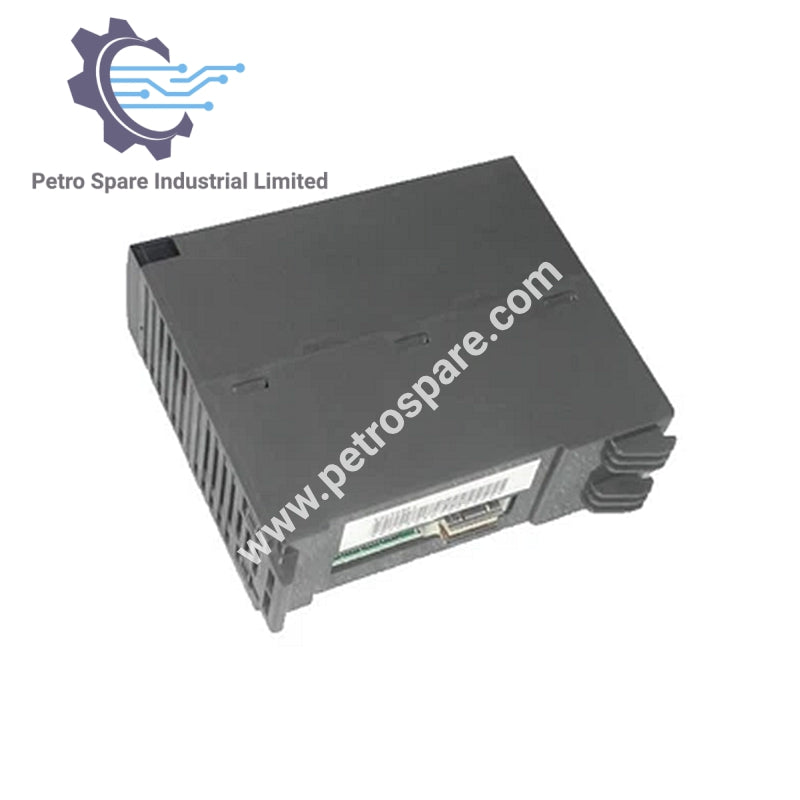

NP1Y32T09P1 е транзисторен изходен модул на Fuji Electric (тип потапяне) с 32 точки, предназначен за системи 12–24 V DC. Той разполага с бърз отговор, вградена защита с предпазител и LED индикатори за надеждна индустриална автоматизация.

Идентичност

• Модел: NP1Y32T09P1

• Серия: Fuji Electric I/O модули

• Тип: Транзисторен изходен модул (тип потапяне)

• Изходни точки: 32 (общ ×1 верига)

Електрически характеристики

• Номинално напрежение: 12–24 V DC

• Толеранс: 10.2–30 V DC

• Максимален товарен ток: 0.12 A/точка (30 V DC), 3.2 A/общ

• Напрежение спад: ≤ 1.5 V (при товар 0.12 A)

• Време за отговор:

  • ИЗКЛ → ВКЛ: ≤ 1 ms

  • ВКЛ → ИЗКЛ: ≤ 1 ms

• Ток на изтичане (състояние ИЗКЛ): ≤ 0.1 mA

• Изходен елемент: Транзистор

• Сила на пиков ток: 0.3 A за 10 ms

Защита

• Предпазител: Вграден, 125 V / 5 A (неподменяем)

• Поглъщане на пикове: Зенеров диод

• Претоварване/Късо съединение: Изключване на предпазителя

• Други: Няма

Производителност

• Време за включване/изключване: Макс. 3600 пъти/час (индуктивен товар), неограничено (резистивен товар)

• Условия за намаляване на натоварването:

  • Макс. 80% едновременно ВКЛ (24 V DC / 55 °C)

  • Макс. 75% едновременно ВКЛ (26.4 V DC / 55 °C)

  • Макс. 65% едновременно ВКЛ (30 V DC / 55 °C)

Връзки

• Външно окабеляване: 40-пинов конектор (FCN-365P040-AU ×1)

• Подходящ размер на проводника: AWG #23 или по-малко (запоен конектор)

• Индикатор за изход:

  • ONL: Нормален (Зелен LED)

  • ERR: Аномалия / Изгорял предпазител (Червен LED)

Изолация

• Метод: Фотосвързвач

• Диелектрична якост: 1500 V AC/мин (между изходните клеми и корпусната земя)

• Съпротивление на изолацията: ≥ 10 MΩ (500 V DC мегер, между изходните клеми и земя)

Консумация на енергия

• Външно захранване: 12–24 V DC, 52 mA (за задвижване на транзистора)

• Вътрешна консумация на ток: ≤ 45 mA при 24 V DC (всички точки ВКЛ)

• Заети думи: 2 думи

Механични характеристики

• Маса: Прибл. 130 г

---
