FBM214 P0916BX

Описание

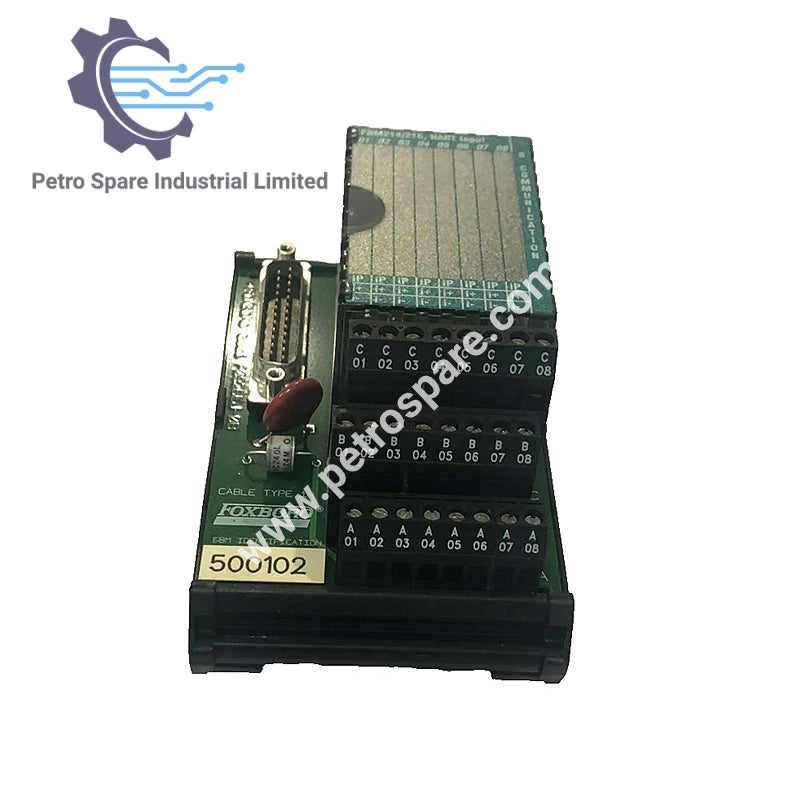

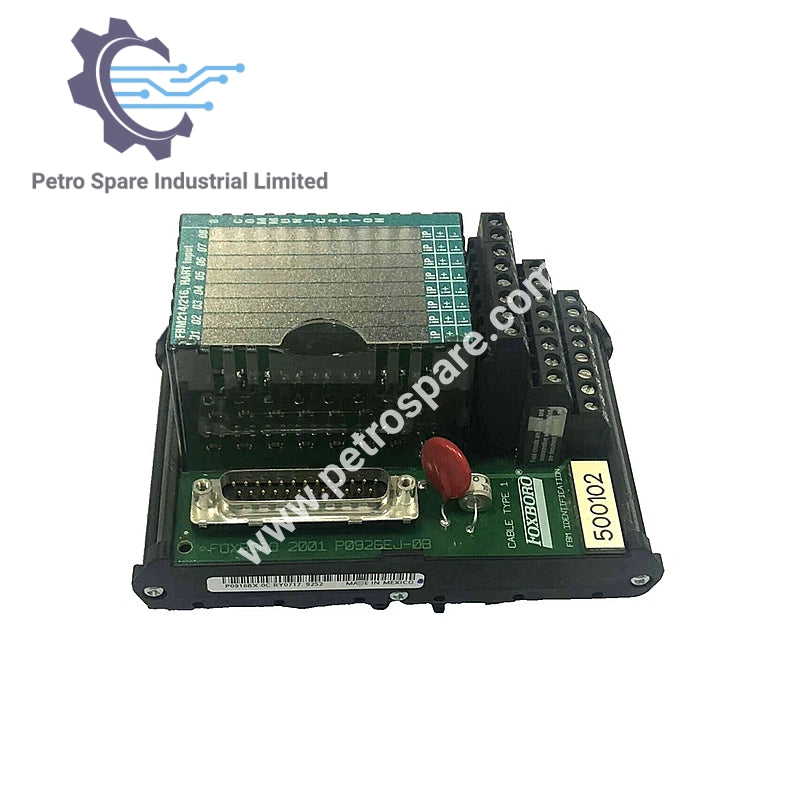

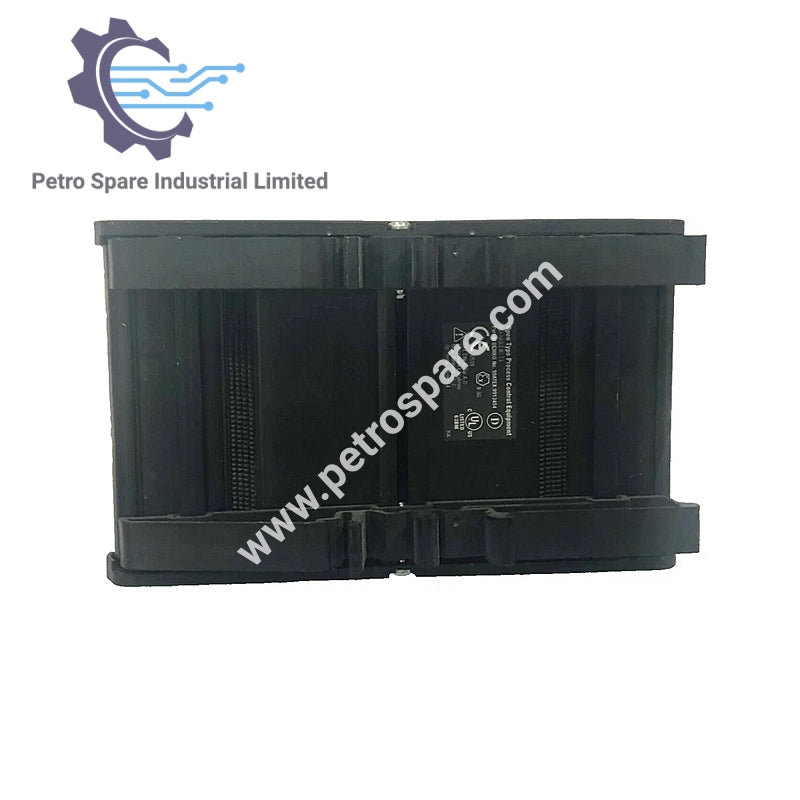

FBM214 P0916BX е полева терминална асамблея Foxboro, проектирана за монтаж на DIN шина, осигуряваща надеждни връзки за комуникационни модули.

Идентичност

• Номер на частта: P0916BX

• Модул: FBM214

• Тип: Полева терминална асамблея (FTA)

Работни условия

• Температура на модула: –20 до +70 °C (–4 до +158 °F)

• Температура на монтажното съединение:

  • PVC: –20 до +50 °C (–4 до +122 °F)

  • PA: –20 до +70 °C (–4 до +158 °F)

• Относителна влажност: 5 до 95% (без кондензация)

• Височина: –300 до +3,000 м (–1,000 до +10,000 фута)

Сглобка за прекратяване

• Монтаж: DIN шина, съвместима със стилове 32 mm (1.26 in) и 35 mm (1.38 in)

• Дължини на кабела: До 30 m (98 ft)

• Материали на кабела: Полиуретан или Hypalon®/XLP

• Тип на кабела за терминал: Тип 1 (вижте таблицата със спецификации)

• Свързване на кабел – TA: 25-пинов мъжки D-subminiature

Конструкция – монтаж на прекъсване

• Материали: Поливинилхлорид (PVC, компресия), Полиамид (PA, компресия), PVC (ring lug)

• Цвят на групата семейство: Зелен (комуникация)

• Клемни блокове: 3 нива, 8 позиции

Свързвания за полево прекъсване

• Приети размери на проводници за тип Compression:

  • Твърд/Многожилен/AWG: 0.2 до 4 mm² / 0.2 до 2.5 mm² / 24 до 12 AWG

  • Оплетен с накрайници: 0.2 до 2.5 mm² (с или без пластмасова яка)

• Приети размери на проводници за тип Ring-Lug:

  • Конектори размер #6 (0.375 инча / 9.5 мм)

  • 0.5 до 4 mm² / 22 AWG до 12 AWG

---
