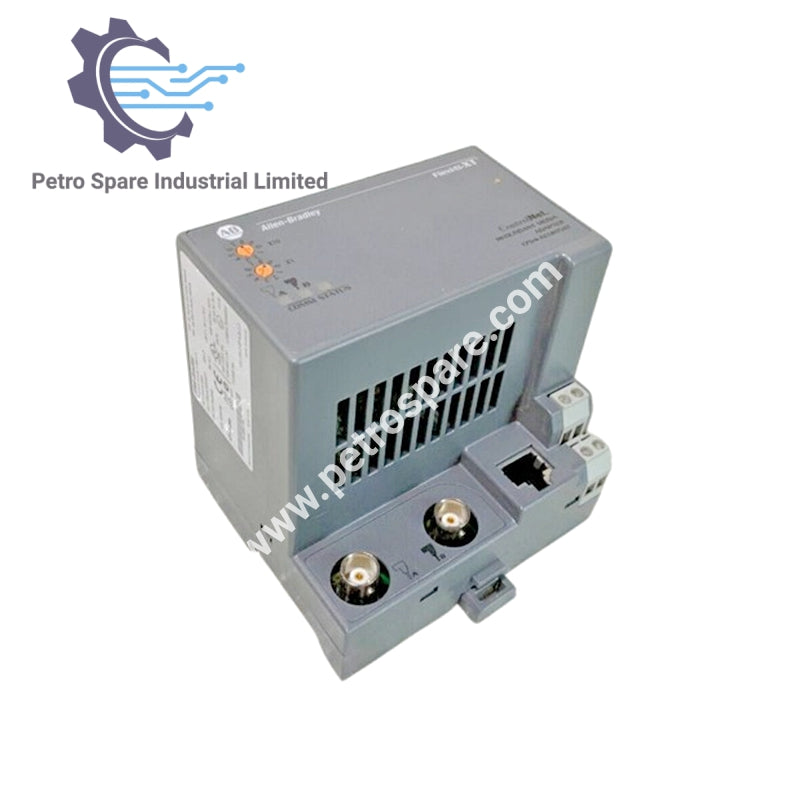

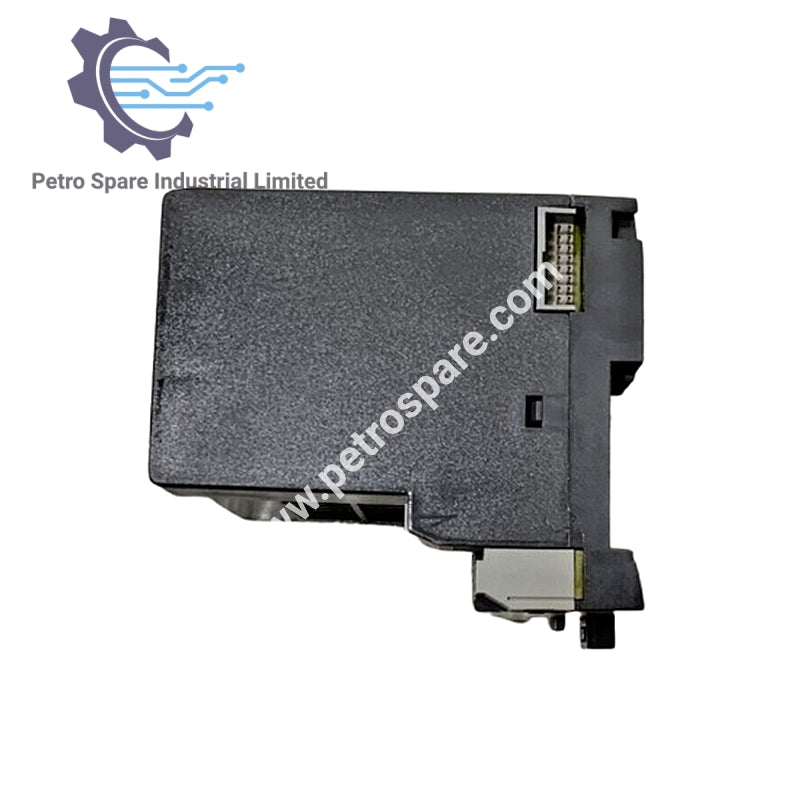

1794-ACNR15XT

Общ преглед

1794-ACNR15XT е адаптер Allen-Bradley FLEX I/O ControlNet, поддържащ резервирана медия, проектиран за надеждна комуникация и интегриране на до 8 модула.

Идентификация на модула

• Модел: 1794-ACNR15XT

• Тип продукт: адаптер FLEX I/O ControlNet

• Производител: Allen-Bradley

• Капацитет на I/O: 8 модула

Комуникация и протокол

• Протокол: ControlNet V1.5, поддържа резервирана медия

• Скорост на комуникация: 5 Mbps

Електрически характеристики

• Захранване: 24 V DC

• Захранващо напрежение (вход): 19.2…31.2 V DC, 400 mA

• Захранващо напрежение (изход): 5 V DC, 640 mA

• Пусков ток: 14 A за 2 ms

Експлоатационни характеристики на околната среда

• Температурен диапазон: -25…70 °C (-13…158 °F)

Индикатори

• Състояние на I/O: червено/зелено

• Comm A: червено/зелено

• Comm B: червено/зелено

Изолация и безопасност

• Изолационно напрежение: 50 V непрекъснато, базов тип изолация

• Изпитано напрежение: 860 V AC за 60 s (между захранването и системата, захранването и ControlNet и ControlNet и системата)

• Забележка: няма изолация между каналите на ControlNet

Физически данни

• Тегло: 0.35 kg

---
