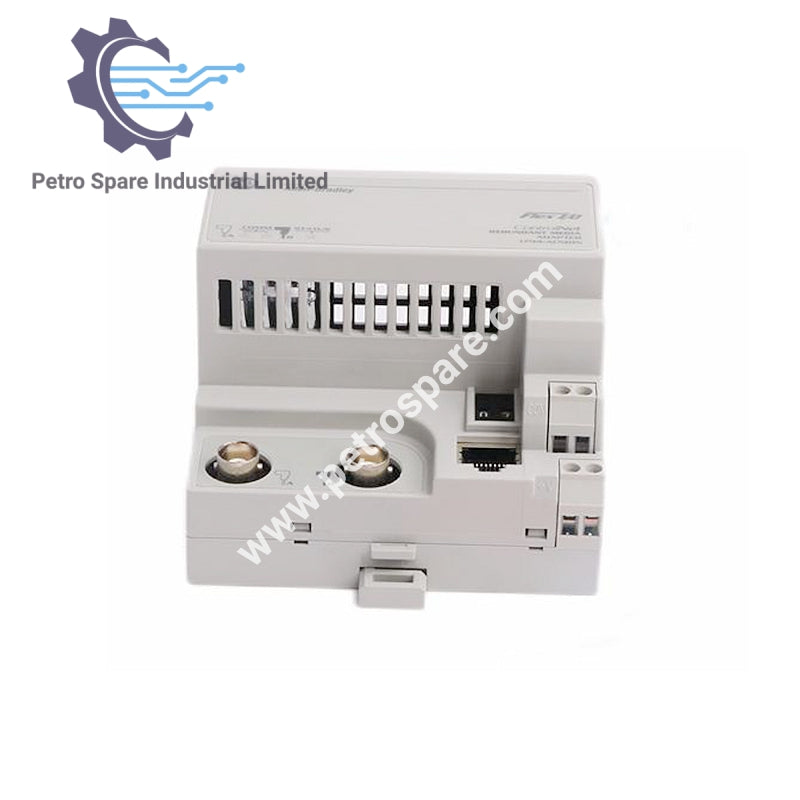

1794-ACNR15

Описание

• № на продукта: 1794‑ACNR15

• Тип: Резервиран адаптерен модул ControlNet

• Производител: Allen‑Bradley (Rockwell Automation)

Физически данни

• Тегло: 0.56 lbs (0.26 kg)

• Монтаж: DIN шина

Електрически характеристики

• Напрежение: 24 V DC

• Диапазон на входното напрежение: 19.2–31.2 V DC

• Разсейвана мощност: 3.4 W макс. при 19.2 V DC

• Консумирана мощност: 400 mA макс. от външно захранване 24 V

• Консумиран ток: 450 mA макс.

• Изходен ток на Flexbus: 640 mA макс.

• Термично разсейване: 15.7 BTU/hr при 19.2 V DC

• Изолационно напрежение: 850 V DC

• Пусков ток: 23 A за 2 ms

Комуникация

• Комуникационен порт: Два ControlNet BNC

• Комуникационна скорост: 5 Mbps

• Протокол ControlNet: V 1.25

• Индикатори: Comm A (червен/зелен), Comm B (червен/зелен), състояние на I/O (червен/зелен)

• Кабел ControlNet: многожилен, 3.31 mm² (12 AWG) макс., изолация 1.2 mm макс.

Условия на околната среда

• Работна температура: −20 до 55 °C (−4 до 131 °F)

• Температура на околната среда: 55 °C (131 °F)

• Вибрации: IEC 60068‑2‑6 (изпитване Fc, работен режим): 5 g при 10–500 Hz

• Работен удар: IEC 60068‑2‑27 (изпитване Ea, удар на неопакован продукт): 30 g

---
