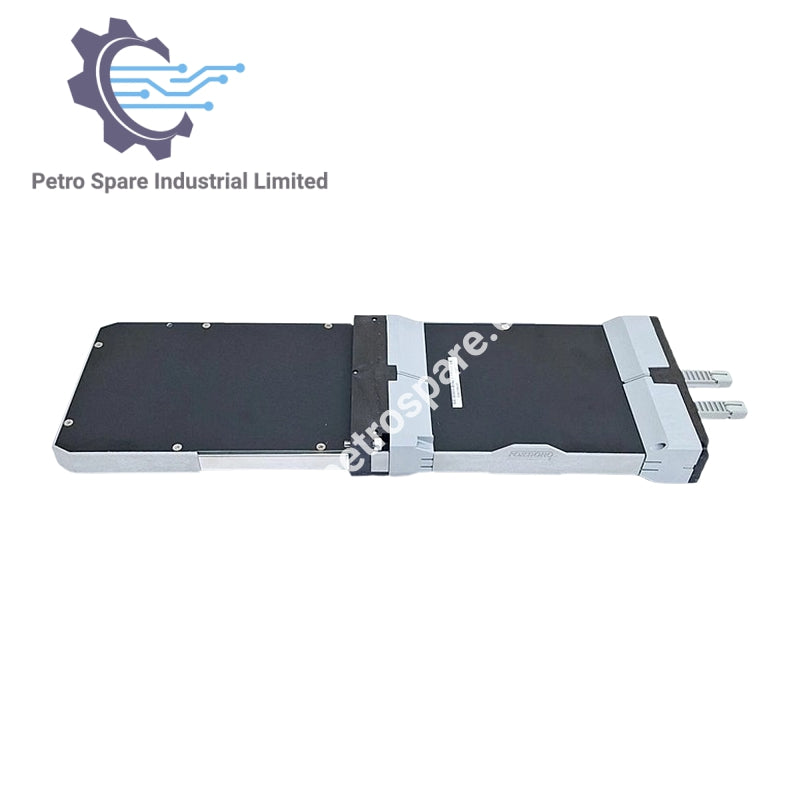

FBM41 P0902XA

Описание

FBM41 P0902XA е високоволтов контакт/DC I/O интерфейсен модул на Foxboro, предоставящ 8 изолирани входни и изходни канала за индустриални контролни приложения.

Идентичност

• Номер на частта: P0902XA

• Модул: FBM41

• Тип: Модул за интерфейс с високоволтов контакт/DC I/O

Входни функции

• Капацитет: 8 независими и изолирани канала

• Време на филтъра: Конфигурируемо (4, 8, 16 или 32 ms)

• Обхват (на канал): Контакт отворен (изключен) или затворен (включен)

• Напрежение при отворена верига: 24 V DC ±20%

• Ток при късо съединение: 5 mA (максимум)

• Съпротивление при включено състояние: 1 kΩ (максимум)

• Съпротивление при изключено състояние: 100 kΩ (минимум)

• Монитор на напрежението:

  • Напрежение при включено състояние: 15 до 60 V DC

  • Напрежение при изключено състояние: 0 до 5 V DC

  • Ток при включено състояние: 2 до 6 mA

• Ограничения на източника на съпротивление:

  • Включено състояние: 1 kΩ (максимум при 20 V DC)

  • Изключено състояние: 100 kΩ (минимум при 60 V DC)

Изходни функции

• Капацитет: 8 независими и изолирани канала

• Изходен ключ: Твърдотелен, вижте диаграмата на конфигурацията

• Приложено напрежение: 60 V DC (максимум)

• Ток на натоварване:

  • Постоянно състояние: 2.25 A DC (максимум на канал), 12 A DC общо

  • Пиков ток при включване: 10 A DC (максимум за 20 ms на канал)

  • Продължителност при късо съединение на товара: Неопределена (ключът се изключва за ~1 с при претоварване)

• Напрежение при включено състояние: 0.4 V при 1 A

• Ток на утечка в изключено състояние: 0.5 mA (максимум)

• Индуктивни натоварвания: Изисква защитен диод през товара; диодът трябва да издържа максимален ток и да е с номинал >1.3 × захранващо напрежение

---
